单片调频收音机（TDA7021T）

单片调频收音机采用先进电子电路及新一代高集成度的集成电路TDA7021T设计而成，灵敏度高，体积小，如同BB机，可挂扣在裤腰带上或装在胸袋内，使用一节五号电池，设有调谐指示，配用微型耳机收听。装置调试简单，很适宜初学无线电爱好者组装。

电路原理

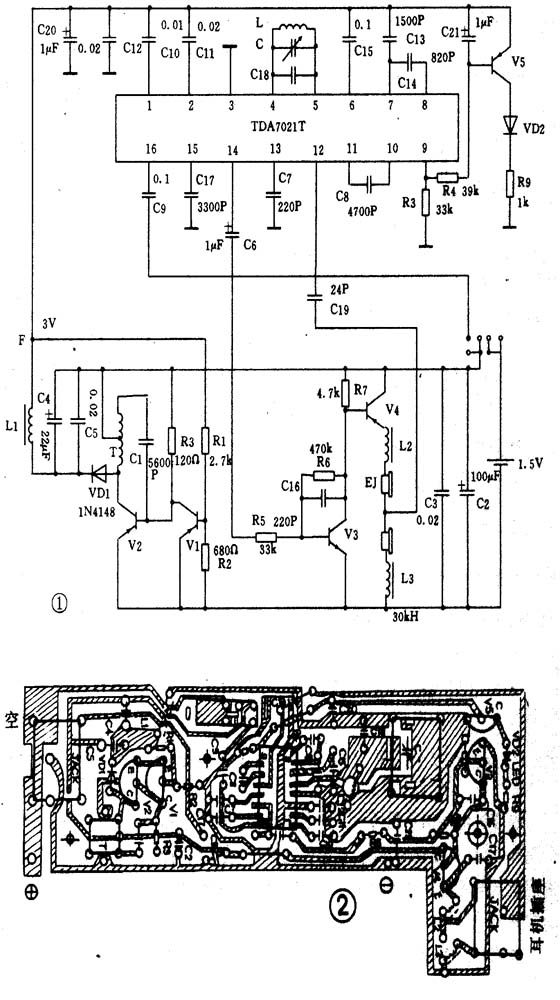

如图l所示，FM信号经C19至IC(12)脚，经内部高频放大后与④⑤脚FM本振信号在内部进行混频、中放、鉴频，从(14)脚经C6、R5至V3、V4等元件组成的低频放大电路至耳机输出。Vl、V2、T等元件组成升压电路，正常时F点3V左右。V5、R9、LED组成调谐指示电路。

安装调试

全部元件均装置在印制电路板上，印制板电路如图2所示。先将阻容元件、三极管、插座装上，再装上IC(焊IC时烙铁功率应在25W左右，焊接时间不宜太长，以免温度太高而烧坏IC)，最后装可调电容C。可调电容先不要装外套，先将动片全部旋入定片中，再装上外套，装好电池夹，再把电路板装入面壳内，上好螺丝，再将旋钮底片装在可调电容上，最后把旋钮盖的调谐指示对正87MHz刻度时按下，装好旋钮盖。调整线圈L(拉长或压缩)使之接收到87MHz的信号，此时，本机的覆盖范围约为87MHz至108MHz左右。外壳及调谐部分如图3所示。业余调整接收频率覆盖范围，将旋钮调谐指示转至本地电台频率位置，调整线圈L能清晰地接收到本地电台信号，再装上底壳。
