[组图]GP天线制作方法

在业馀无线电里 四分之一波长的天线应该算是最简单而且效果也不差的一种天线 所以它在无线电界里 占有相当多的比例 举个例子 如果你有注意的话 警车上的天线 大部分是四分之一波长的天线 像是你在用的430MHZ的手机 它的天线绝大部分也都是四分之一波长 还有你注意一下 大部分的大哥大行动电话也都是四分之一波长的天线 由此可知 四分之一波长的天线绝对是有它的效果存在.如果你不是对电子方面有概念的话 你也许会问什麽是四分之一波长呢? 简单来说它是一个天线长度单位 是以频率来计算 它有一个公式 :

天线的长度(波长)= 300 除以频率 乘上四分之一 在乘上 0.96(波长缩短率) 就是

所算得出来天线的长度(单位公尺) 举个例子来说你如果要做一只频率144.00MHZ的天线 首先要先算出天线长度 就以上面的公式来计算 : (300 / 144.00MHZ) * 0.25 * 0.96 = 0.5 (公尺)

所以我们得到0.5公尺也就是50 公分 的长度 再来就要准备材料 我们准备5只50公分的铜条 和一个M型座的接头(如图1) 然後用烙铁把M型的主轴与其中一只的铜条焊接起来 再把其他四支用螺丝锁在四边 或是焊上 再把四只各向下45度

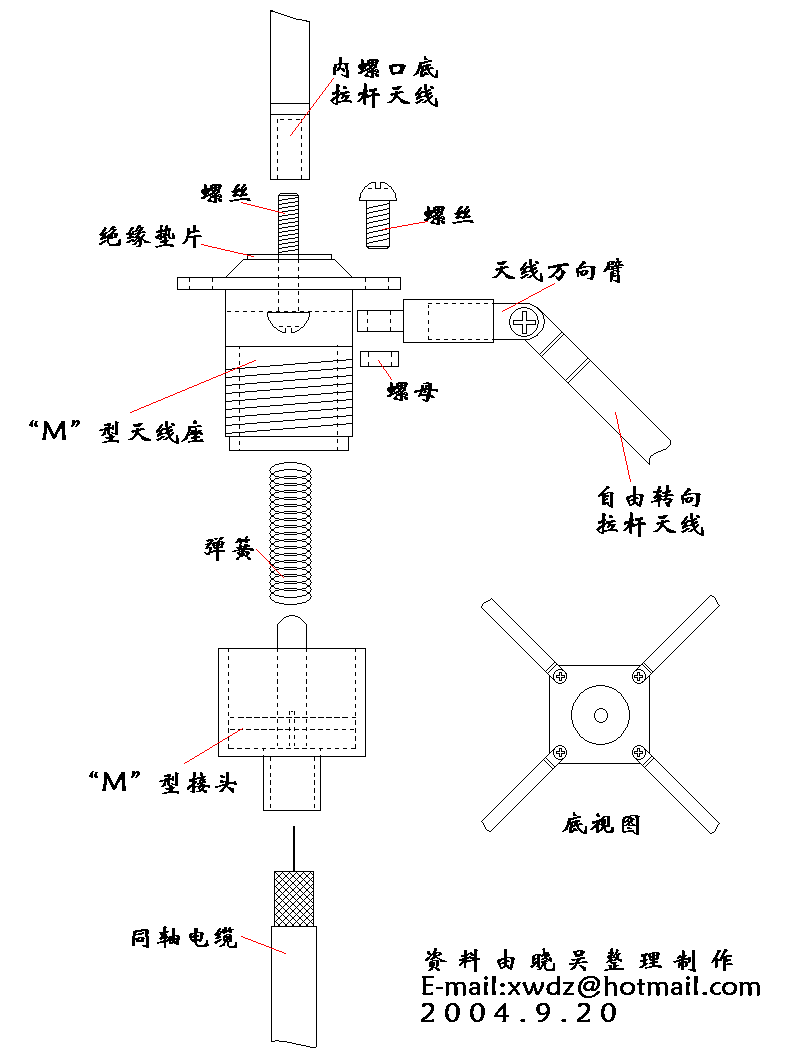

有种比较简单的GP天线制作方法，装接方法有好几种。

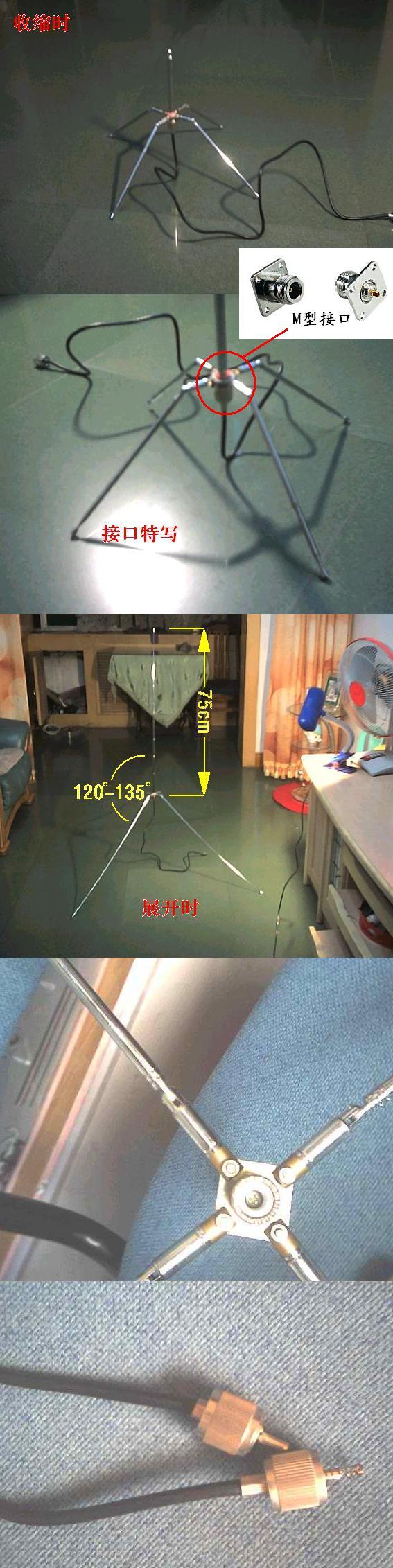

下面这种是引用网友“MXX”的实物照片
