[组图]八木天線分配器(雙排定向天線製作)

介紹:

    許多人在成功的製作完定向天線後, 其野心也越來越大, 因為既然一個陣列的定向天線已經成功, 何不做做雙排的定向天線呢? 沒錯! 我們就是要本著一顆龐大的野心, 朝著想要達到的目標前進, 這樣我們的技術才會提昇, 這也是業餘無線電玩家的精神.

    只要你完成了前一個單元的實驗144MHZ 九節八木天線, 那你要製作一個雙排定向天線, 絕不是一件難事. 只要你有了分配器, 想要做幾排定向天線都沒問題.

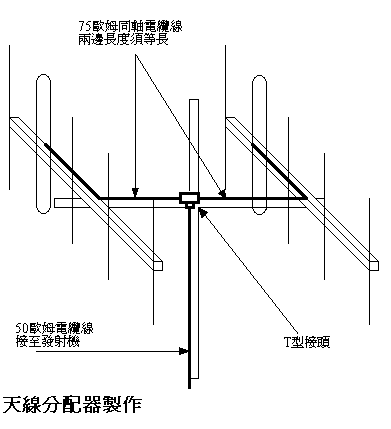

兩排定向天線合併, 中間一定要有一個分配器, 而兩排定向天線的距離大約是天線本身主桿的80%~90%長, 而且分配器兩端75歐姆的同軸電纜線要等長.

注意事項:

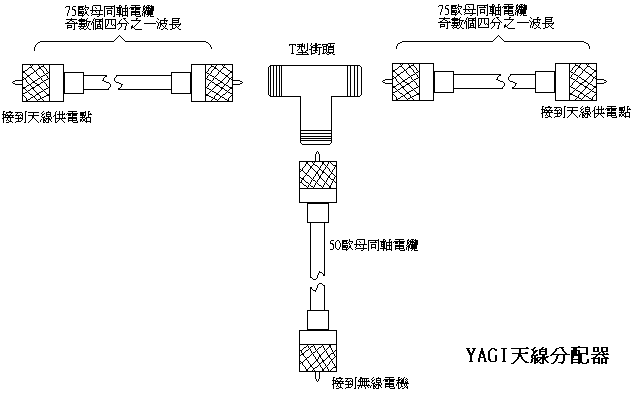

    分配器兩端的長度最好是奇數個電子上的四分之一波長, 當你算出物理上的四分之一波長天線長度(也就是第一單元所講的四分之一波長的算法), 還要用此長度算出電子上的四分之一波長的長度, 來運用在75歐姆同軸電纜線的長度.

    例如:天線頻率144MHZ, 它的四分之一波長為 0.5 公尺(物理上的), 而我使用的75歐姆同軸電纜線規格為 RG-59, 而RG-59的速率因素為 0.66 (75歐姆同軸電纜線規格有很多種,其速率因素也不同, 請參考出廠規格說明), 所以我還要將剛剛算出的 0.5 公尺再乘上 0.66 , 所以求出在電子上的四分之一波長的長度為0.33公尺. 假設我所需要的電纜線從天線的供電點到T型接頭的長度為1.98公尺, 這個長度剛好是6個電子的四分之一波長, 是個偶數, 而我們不要偶數倍, 我們要奇數倍, 所以我們把長度加到2.3公尺(這個長度是7個電子的四分之一波長), 讓它成為奇數倍, 這樣的效率才是最好的.
