FM-DV2 偶极子天线
频率范围 87.5-108MHz
增益 4.5dBd
垂直极化
定向辐射,组阵灵活
不锈钢/铜振子
可按要求进行零点填充和波束下倾
| 电气性能 | 机械性能 | ||
| 频率范围 | 87.5-108MHz | 尺寸(mm) | 2000x1400x1075 |
| 输入阻抗 | 50欧姆 | 重量 | 27Kg(不锈钢反射板） |
| 输入接口 | L27-50K/L36-50K | 29Kg（热浸锌钢反射板） | |
| 最大功率容量 | 1KW | 风负荷 | 750N（风速150Km/h) |
| VSWR(指定频率) | ≤1.10 | 安全系数 | 2（风速225Km/h) |
| 极化方式 | 垂直 | 材料 | 反射板:不锈钢/热浸锌钢 |
| 增益（相对半波振子） | 4.5dB | 振子: 不锈钢/铜 | |

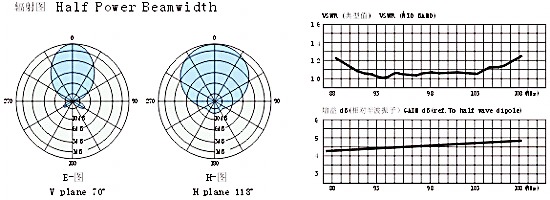

| 半功率角 | E-图 ±35° H-图 ±56° | 内导体: 铜（镀银） | |
| 雷电保护 | 直流接地 | 安装方式 | 侧挂 |
