富信电子ESD 静电保护二极管FSLC5D5V1B满足可穿戴电

目前可穿戴电子产品种类较为繁多，以智能手环为代表的可穿戴电子产品目前是比较常见的，常见的功能有计步，定位，计时，健康监测等，其内部一般采用电池供电，通过传感器采集GPS，温度，血氧等信息，并由主控MCU处理相关传感信息后显示在屏幕，或通过蓝牙上传到手机APP上。那么主控MCU，相关传感器电路，以及通信电路就需要设计相关的ESD静电防护。

针对可穿戴电子产品的ESD静电防护设计，比较推荐国产品牌富信电子的ESD 静电保护二极管FSLC5D5V1B，该器件具有双向静电保护能力，以及低电容的特点，反向工作电压可达5V，钳位电压为12V（IPP=1A,tp=8/20µs）。

1.智能手环聚合物锂离子电池电压一般为3.7V，FSLC5D5V1B的反向工作电压最大值为5V，可以满足在电源端的工作需求，同时器件具有双向防护能力，单个器件可以满足电源端/通信端防护需求。

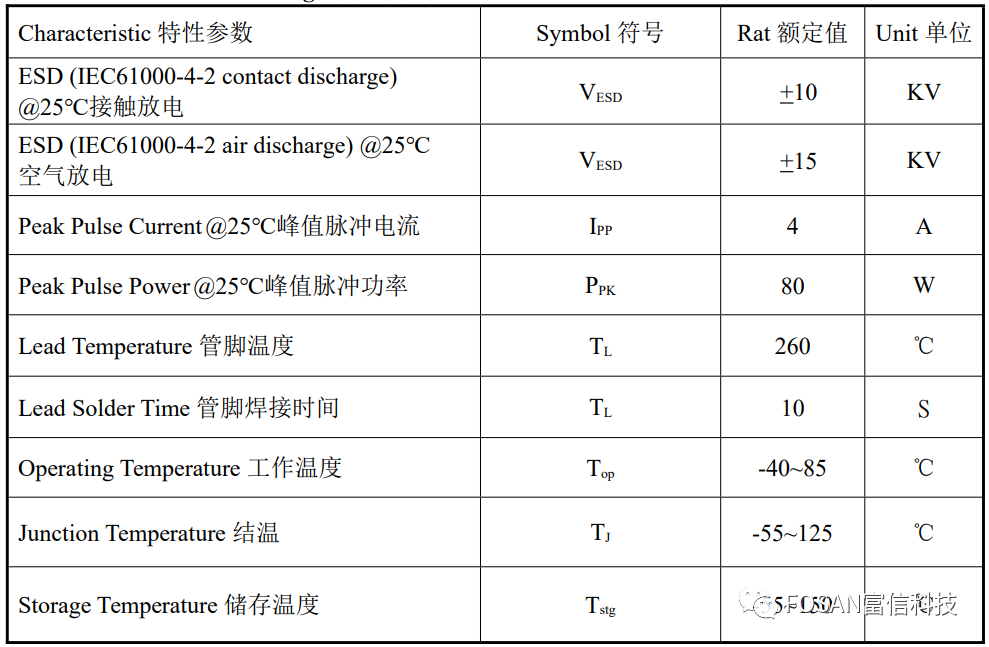

2.基于IEC 61000-4-2标准的放电模型，FSLC5D5V1B可以满足ESD±10kV@25℃的接触放电以及±15kV@25℃的空气放电，该模型标准比HBM人体放电模型更为严苛，对于人体上可能出现的静电已经可以满足需求，可以可靠稳定的长时间工作。

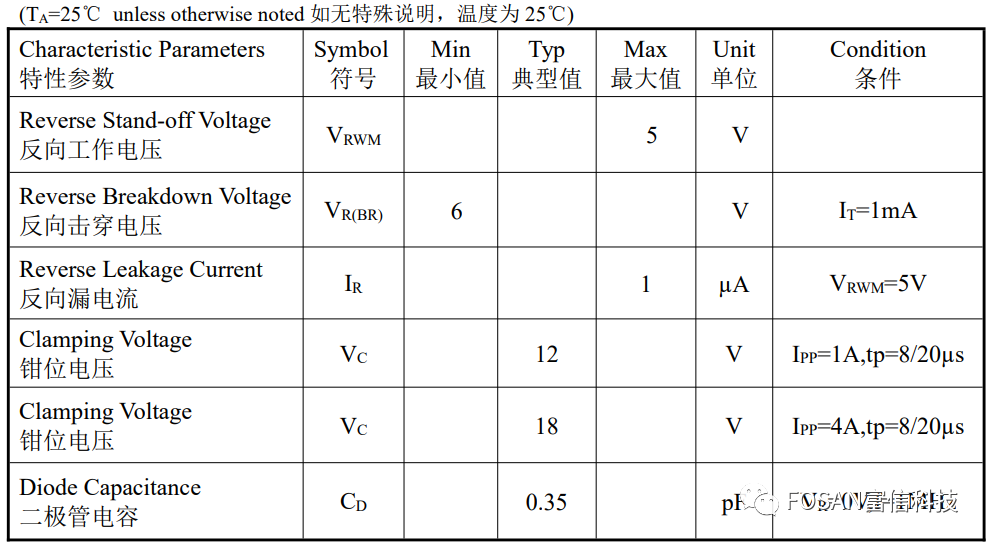

3.FSLC5D5V1B的二极管电容仅为0.35pF（@VR=0V,f=1MHz），对于通信线上的通信频率的影响几乎可以忽略，可以放心对通信接口进行相关防护。

综上所述，富信电子的ESD 静电保护二极管FSLC5D5V1B具有低钳位电压，高ESD防护能力，以及低二极管电容，是可穿戴电子产品ESD防护的可靠解决方案。
