采用DA14706系统级芯片的可穿戴活动追踪器解决方

可穿戴设备市场快速发展，成千上万的设备和辅助工具，包括智能手表、手环、APP等，它们可以帮助您监测日常的健康信息和运动轨迹，助力创造一个更安全、健康的生活状态。今天瑞萨君为您带来的便是一款集小型化、低功耗与高安全性于一体的可穿戴活动追踪器方案。这款方案由于采用了高集成度的DA14706系统级芯片，因此在硬件方面无需复杂的设计即可实现多种功能。

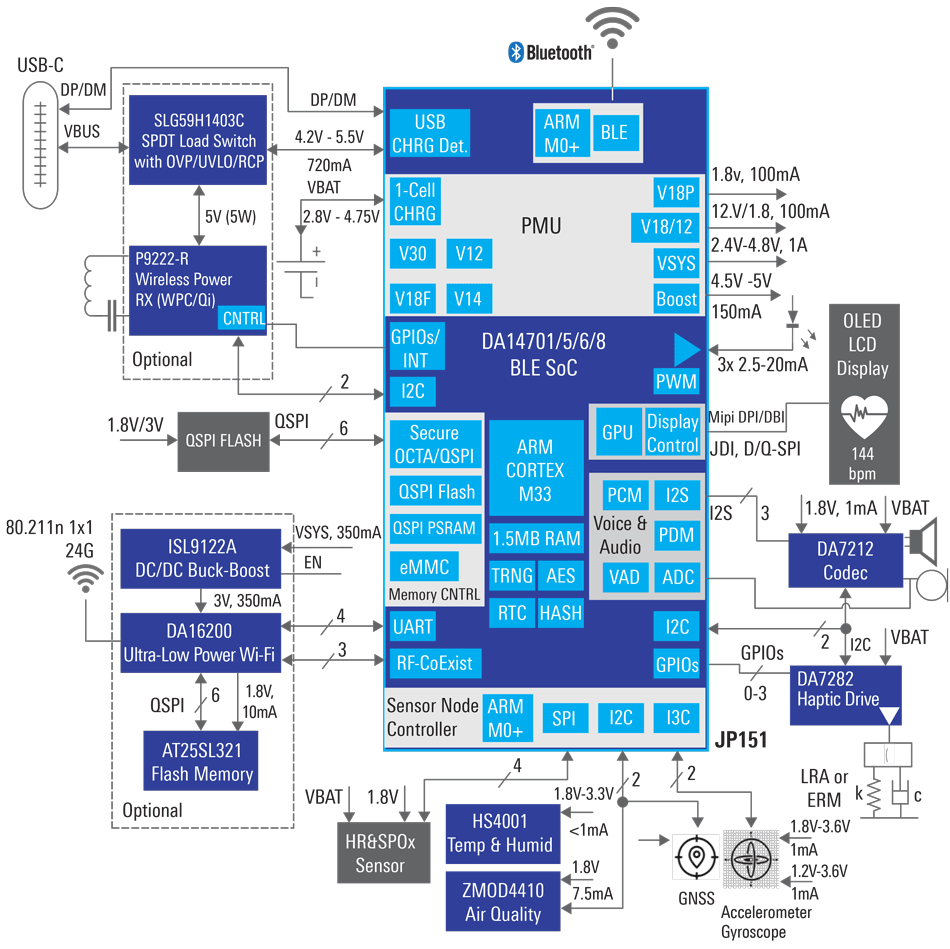

系统框图

DA14706是低功耗蓝牙技术领域鲜有的将电源管理单元、硬件语音活动检测器（VAD）、图形处理单元（GPU）和低功耗蓝牙连接功能全部集成在单个芯片中的解决方案。作为本方案的主控器，DA14706拥有多核控制系统，其采用Arm Cortex-M33作为主要应用内核，Cortex-M0+作为协助处理器内核，用于传感器节点控制。另外，器件不仅集成专用的2D GPU和显示控制器，支持DPI、JDI并行、DBI和单/双/四路SPI接口，还配备了720mA JEITA标准USB充电器，支持可充电锂离子/锂聚合物电池，并搭载了系统电源管理单元。

作为互联网设备的组成部分，DA14706更重要的一点是支持低功耗蓝牙5.2和专有2.4GHz协议的可配置MAC。并且其集成的超低功耗无线收发器可提供+6dBm的输出功率与-97dBm的灵敏度，再加上软件可配置可升级的协议引擎（CMAC），使DA14706能够支持蓝牙低功耗功能以及多种其他2.4GHz协议。

在联网支持方面，除了DA14706低功耗蓝牙系统外，本方案还采用了Wi-Fi SoC芯片DA16200，其具有非常强的物联网安全性，包括在Wi-Fi和堆栈上层配置WPA3和TLS身份验证和加密。此外，DA16200是一款完全卸载设备，这意味着整个Wi-Fi和TCP/IP网络堆栈，甚至终端产品应用代码都可以在芯片上运行，无需外部CPU或MCU。

为丰富系统功能，方案还集成了宽带宽触觉驱动器DA7282、低功耗音频编解码器DA7212以及气体传感器模块ZMOD4410和高精度、超低功耗、完全校准的相对湿度和温度传感器HS4001，得益于这些器件的性能，可为系统添加多样化的功能，打造差异化亮点。

凭借自身深耕行业多年的技术经验，瑞萨电子可持续为可穿戴电子设备市场提供支持，其推出的兼具有低功耗、连接性和先进传感功能的解决方案，可完美匹配可穿戴设备市场需求，助力可穿戴设备厂商快速完成产品设计，加快产品上市时间。
