AirPods3怎么样？拆解评测AirPods3内部结构简洁 模块

TWS耳机中Apple的AirPods及AirPods Pro有着不可动摇的地位。今年Apple又发布了第三代，对于每一款都拆解的ewisetech来说，AirPods3自然也是逃不过拆解。

AirPods3发布以来外观被吐槽与AirPods Pro极度相似，那么内部拆解后又会是怎样的呢？

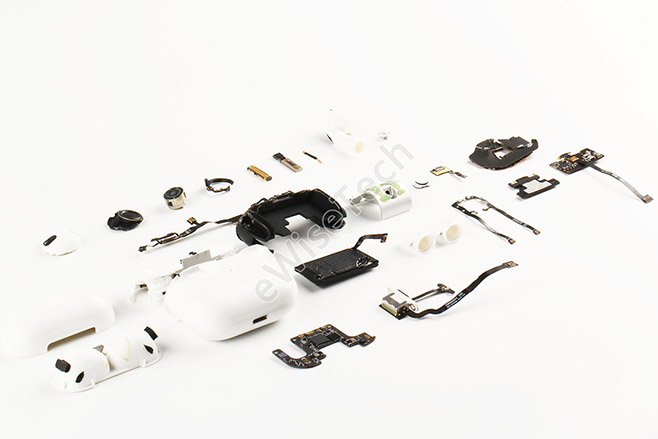

耳机拆解

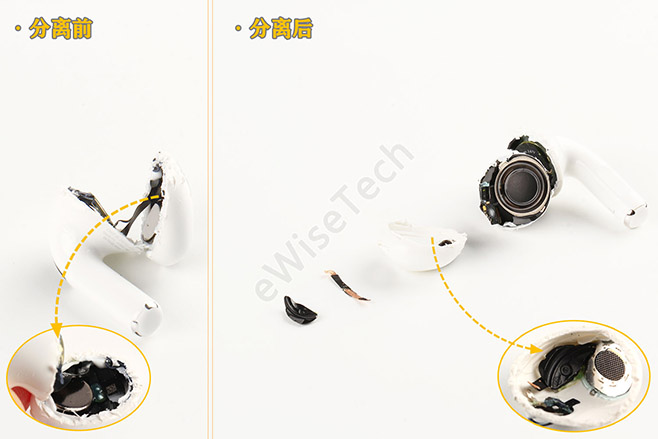

用镊子沿合模线撬开耳机腔体，再分离前腔体。前腔体与后腔体及扬声器之间都涂有大量的防水胶。连接软板上有金属触点与腔体内盖板下的天线部件连接。

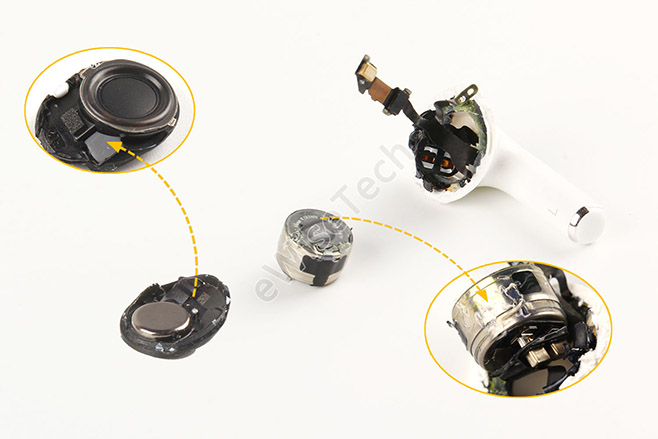

分离扬声器和电池。扬声器为苹果定制的高振幅驱动单元，通过焊点与连接软板连接。电池为扣式电池，来自VARTA，通过点胶固定在后腔体内。

后腔体内的天线部件通过金属触点与软板连接并由点胶固定。撬开耳机底部尾塞，尾塞内部有一颗麦克风用胶水固定，从底部将连接软板和主板整体一并取出。完成耳机部分的拆解。

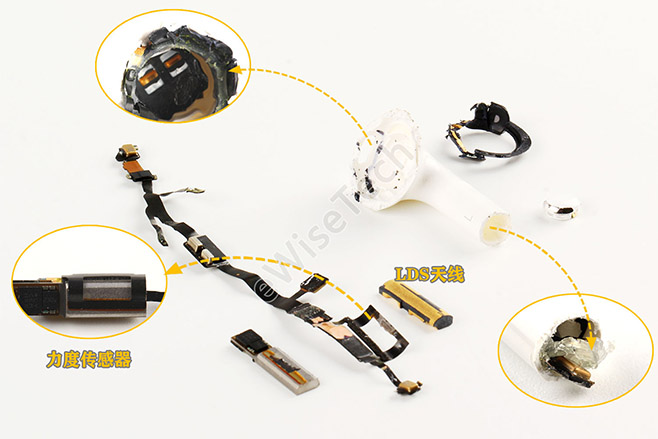

耳机柄部内的部件固定在主板上，采用了全新的H1芯片封装。力度传感器采用贴片的形式位于主板侧边。主板背面为LDE镭射天线。

小结：耳机内部比较特别，组件都串联在一根排线上，并且采用了苹果定制11mm高振幅动圈单元。单只耳机就内置有三颗麦克风。内置VARTA 0.133Wh钢壳扣式电池，也采用了独特的连接器连接到排线上。

充电盒拆解

首先撬开耳机座舱，分离两个顶盖，取下金属铰链。其中座舱、顶盖与金属铰链都通过了大量的胶固定，胶水强度较大，拆解时会有些费力。在座舱背面还贴有磁铁用于吸附耳机。

取下外壳上胶固定的黑色塑料中框，分离中框上用双面胶固定的电池和主板。主板上BTB接口通过点胶固定保护，耳机充电排线通过塑料柱热熔固定。

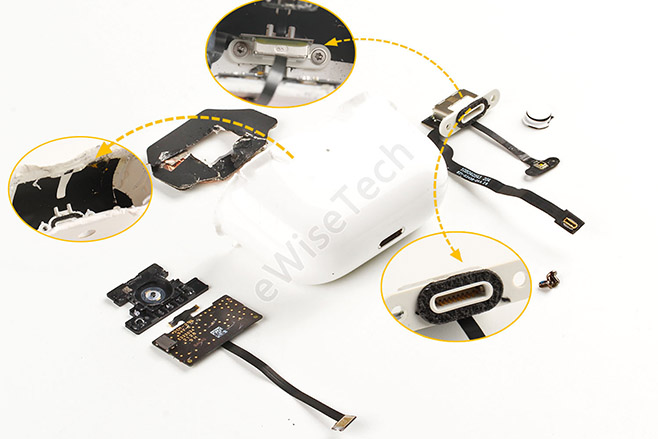

充电接口软板通过底部两颗螺丝固定，接口处还套有泡棉起保护作用。无线充电线圈上贴有大面积散热膜，通过焊点与无线充电板连接。外壳内侧也贴有大面积石墨片。

小结：充电盒内部组件采用大量的胶进行固定，有一定的拆解难度。其中各软板都通过BTB接口与主板连接，并由点胶进行保护。无线充电线圈采用石墨片进行散热。

主板IC信息：

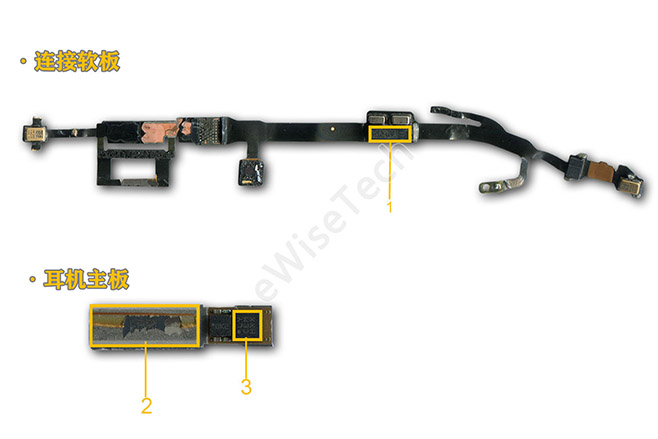

耳机内主要IC（下图）：

1：锂电保护芯片

2：Apple-苹果H1耳机芯片

3：Bosch -六轴加速度传感器+陀螺仪芯片

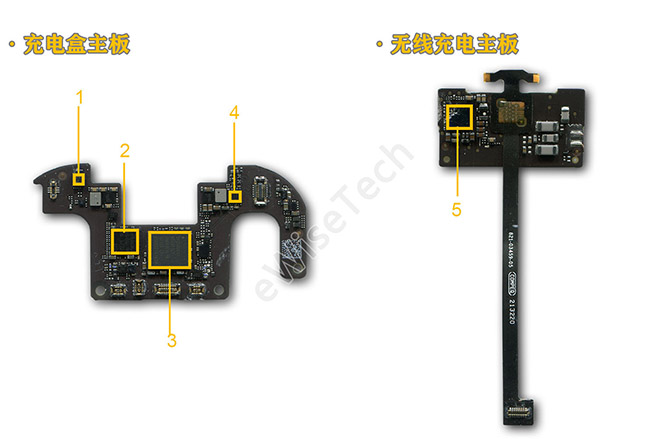

充电盒内主要IC：

1：三轴加速度传感器芯片

2：STMicroelectronics-STM32L496WGY6P-微控制器芯片

3：Apple-343S00517-电源管理芯片

4：NXP-CBTL1610A3-USB充电芯片

5：Broadcom-BCM59356-无线充电管理芯片

整体来说AirPods3耳机和耳机盒均采用大面积胶固定，拆解难度大且不可还原。扣式电池取代了二代的柱形电池，为主板预留了足够的空间，采用了LDS天线，提高蓝牙连接的稳定性；

与pro相比，AirPods 3的H1芯片封装采用了焊接的方式位于耳机柄位置，在电池连接上也由焊接更改为了定制的插拔连接器方案，力度传感器方案也有所不同。

AirPods3内部结构更加简洁，并且模块化程度高。与二代相比，除去外观上的区别外，还增加了光学传感器和触摸控制的功能。续航时间也有所增加。在内部结构是有很大的不同。
