苹果第二项HMD专利，配备镜头定位系统

在苹果发布的第二项HMD专利中，其展示了一种镜头定位系统，该系统可以适应不同尺寸的脸部，以让设备适应不同脸型以及年龄层的用户。

大多数HMD的设计通常都是用一个固定尺寸来适应所有人，而苹果则想要更进一步，以确保家庭中的一个HMD能够满足所有人的视野，同时确保HMD能让每个人都舒适地适应。

苹果公司指出，头戴式设备配备了头戴式结构，可将其戴在用户的头上。头戴式设备可以包括带有透镜的光学系统。镜头允许设备中的显示器向用户呈现视觉内容。

但是，由于用户的脸部形状和大小不同，当一款头戴式设备要供多个用户使用时可能会带来挑战，因为头戴式设备可能并不适用于某些用户。

苹果的发明解决了这样的问题，其新专利使用了新的镜头定位器来提供解决方案。苹果公司指出，头戴式设备的镜头模块中可能装有镜头，左定位器可用于定位左镜头模块，右定位器可用于定位右镜头模块。左和右透镜模块可以具有相应的左和右透镜以及显示器相应的左和右部分。

为了适应具有不同瞳距的使用者，左和右透镜模块可以进行移动。为了避免在用户的鼻子上施加过大的压力，可以使用诸如感测电路来检测左和右透镜模块与用户鼻子的相对表面之间的相对位置。控制电路可以使用用户的瞳孔间距信息和来自感测电路的信息来调节透镜模块，以防止透镜模块为用户施加过大压力。

图像传感器或其他设备可以用于测量瞳孔间距离并将该信息提供给头戴式设备，头戴式摄像机中的注视跟踪传感器可以测量用户的瞳距。

在一些配置中，诸如电容性接近传感器之类的传感器可以在柔性印刷电路上具有与视线跟踪传感器耦合的电极。如果需要，可以使用其他感测装置来测量镜头模块相对于用户鼻子的位置。

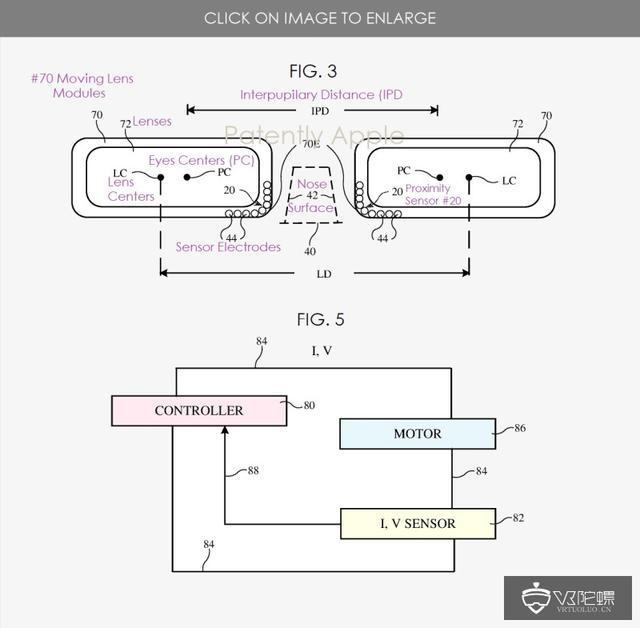

下面的图3中，当佩戴HMD时，左和右透镜模块＃70的内边缘可以与用户的鼻子＃40的对应侧表面＃42相邻。

为了确保当用户的眼睛位于眼罩中时用户可以看到显示器，控制电路尝试将镜片中心LC与用户眼睛的中心PC对齐。

同时，控制电路使用诸如接近传感器之类的传感器电路来检测镜头模块＃70E的内部边缘＃70E相对于鼻子侧面＃42的位置，以确保镜头模块不会过度按压用户的鼻子并引起不适感。

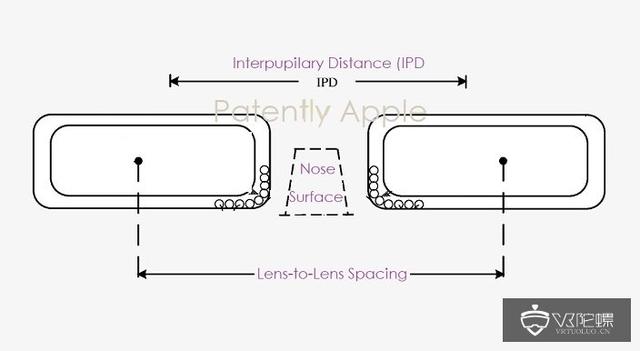

在用户的鼻子较小的情况下，可能有足够的空间将镜头中心（LC）与眼睛中心PC对准。在用户的鼻子较大的情况下，控制电路可将模块定位为如图2所示。参见图3，其中透镜到透镜的间距LD大于透镜中心LC与眼睛中心PC完美对准所需的间距。

镜片之间这种较宽的间距的使用者有助于确保镜片模块＃70的边缘＃70E不会在鼻部40的表面上施加更大的向内力，同时仍能让用户舒适地观看镜片上的内容。

如图3所示，透镜模块表面＃70E可以被放置在距对应的相邻表面＃42非零距离（间隙）处，或可轻轻地靠在鼻表面上。用户可以选择对自己最舒适或可以选择设备提供的默认设置来控制电路。
