智能穿戴设备无线充电接收解决方法图解

　　一、概述：

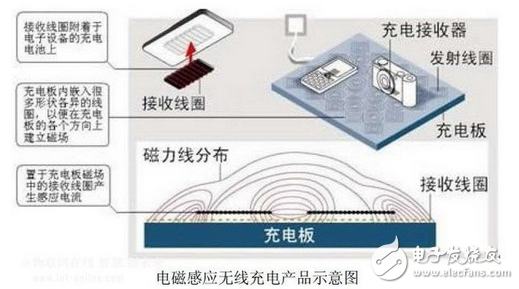

　　无线充电技术源于无线电能传输技术，小功率无线充电常采用电磁感应式（如对手机充电的Qi方式），大功率无线充电常采用谐振式，由于充电器与用电装置之间以磁场传送能量，两者之间不用电线连接，因此充电器及用电的装置都可以做到无导电接点外露。

　　主流的无线充电标准有四种：Qi标准、PMA标准、A4WP标准、iNPOFi技术。其中Qi是全球首个推动无线充电技术的标准化组织--无线充电联盟（简称WPC）推出的“无线充电”标准，具备便捷性和通用性两大特征。首先，不同品牌的产品，只要有一个Qi的标识，都可以用Qi无线充电器充电。其次，它攻克了无线充电“通用性”的技术瓶颈，在不久的将来，手机、相机、电脑等产品都可以用Qi无线充电器充电，为无线充电的大规模应用提供可能。

　　市场比较主流的无线充电技术主要通过三种方式，即电磁感应、无线电波、以及共振作用，而Qi采用了最为主流的电磁感应技术。在技术应用方面，中国公司已经站在了无线充电行业的最前沿。据悉，Qi在中国的应用产品主要是手机和便携数码产品上。

　　二、功能描述和框图：

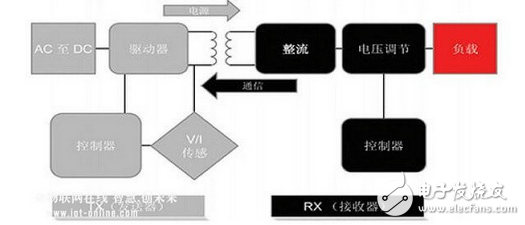

　　典型的电池感应式无线充电原理框图：

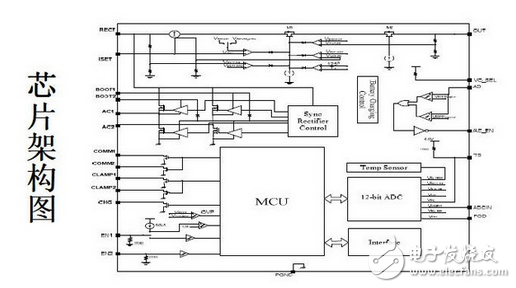

　　芯片架构框图：（无线充电接收+充电管理电路）

　　功能描述：

　　1，符合WPC Qi 1.1标准，w/ FOD

　　2，高集成度，内置高效同步整流、电池充电管理

　　3，内置MCU，保证系统弹性

　　4，内置12bits 高精度ADC

　　5，最大充电电流400mA@5V

　　6，单管脚4.2V，4.35V电池电压设定

　　7，电流倒灌保护，静态功耗《0.1uA

　　8，20V电压输入耐受

　　9，内置过流、过压、过温保护
