恒流LED驱动电路背后的基础知识

　　几乎任何从事电子产品工作的人都熟悉恒压 LED 驱动器，尽管它可能不被认可。经典的数字输出加串联电阻布置本质上是一种恒压方案；看起来电阻器正在建立固定电流，假设约为 （V DD – 0.7 V）/R系列，但实际上电路由二极管的指数电流-电压关系控制。

　　这里的常数参数是V DD和R series；然后，电流由负载线与二极管特性曲线的交点确定。该曲线的变化（当然，每个部件的曲线并不相同）可能会导致电流变化。

　　这种方法完全适合各种非关键 LED 应用。但任何不实际控制流经 LED 的电流的电路都存在固有的弱点，原因很简单，就 LED 工作而言，正向电流比正向电压更重要。

　　LED 的亮度由正向电流决定。当您深入了解细节时，这个问题变得有些模糊，因为根据上述指数关系，正向电压与正向电流相关。因此，在考虑对亮度的影响时，很难将电流与电压分开。但将电流视为决定亮度的量是有意义的，因为正向电流和亮度之间或多或少的线性关系比正向电压和亮度之间的关系更直接和有用。所以如果想要对亮度进行调节，就需要控制电流。

　　如果超过正向电流，LED 可能会损坏。施加过多的电压并不是什么大问题，因为在进入指数电流-电压关系的更垂直部分后，二极管两端的压降不会显着增加。增加的不是电压降，而是正向电流，这是需要根据数据表中的规范限制的数量。当您需要的只是一个简单的指示器时，很容易遵守正向电流规格 - 您可以使用大小合适的串联电阻，使电流始终远低于限制。但是，如果您希望限度地提高 LED 的发光强度（即，从一个 LED 中获得尽可能多的光）该怎么办？在这种情况下，您需要将正向电流推向值，并安全地做到这一点，

　　也许实现恒流 LED 控制的简单方法是使用专为实现此目的而设计的集成电路 — 有许多此类器件可供选择。这些 LED 驱动器包含多种有用的功能；它们可以简化您的设计，并且凭借节能功能，有助于延长便携式应用中的电池寿命。

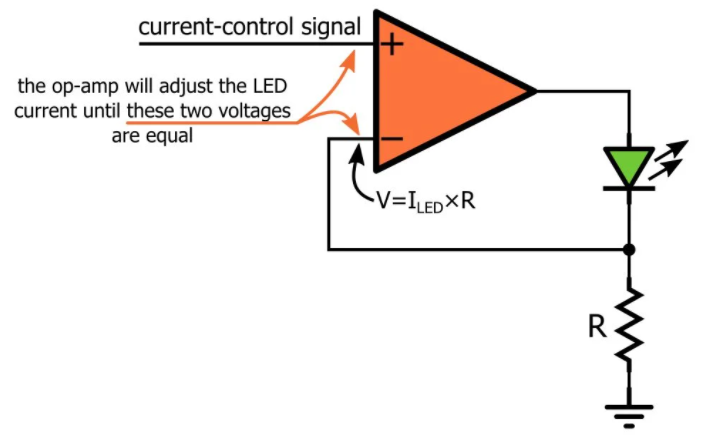

　　对于那些喜欢自己设计电路的人来说，运算放大器可以提供可调恒流 LED 驱动：

　　负反馈作用导致运算放大器增加或减少其输出电流，直到电阻器两端的电压与施加到同相输入端子的控制电压匹配。
