显示控制器块的显着特征

　　本说明将重点关注 Lime 和 Coral-PA，因为这些设备被认为是主流设备或满足当今导航设计要求的“点”。换句话说，这两款设备提供了出色的性价比。Lime 和 Coral-PA 均具有模拟/数字 RGB 视频输出接口。这些芯片可以与任何类型的具有匹配 RGB 视频和定时信号的 LCD 显示面板（无源、有源等）连接。因此，本文可以专注于显示控制器的功能，而不需要考虑显示属性、界面或其他显示属性。

　　显示功能

　　窗口和兼容层模式

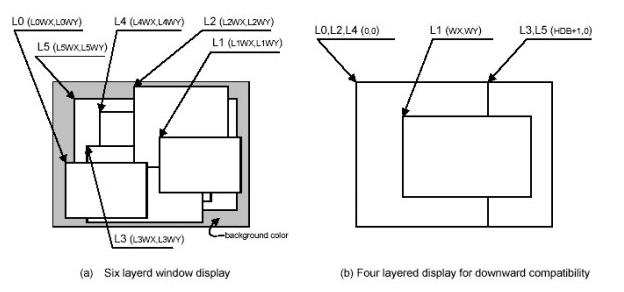

　　该显示控制器支持六层和四层配置，后者使其向后兼容以前的富士通 GDC 产品，例如 Cremson 和 Scarlet。这一点很重要，因为它突出了富士通产品线的一个关键属性，即向后或向上兼容性，从而保留了用户的软件投资。在六层模式下，也称为窗口模式，可以按任意顺序设置叠加顺序。在兼容模式下，多支持四层，叠加顺序是固定的。如下图 1 所示。

　　显示层的配置

　　由于内存有限而对层数的限制

　　可以使用的层数取决于 GDC 可用的图形内存量。例如，对于尺寸为800*480、颜色深度为16bpp的显示层，需要2*800*480=768kB的存储区域。对于多个这样的层，该值将乘以总层数。还有一些其他因素需要考虑。为了实现流畅的动画，双缓冲需要在每一层的内存中存储两个这样的帧，一个用于绘制帧，另一个用于显示帧。此外，需要保留约2帧的内存缓冲区4以用于使用视频捕捉功能。简而言之，如果可用内存有限，那么层数也会相应受到限制。

　　显示参数 – 它们的真正含义

　　显示参数

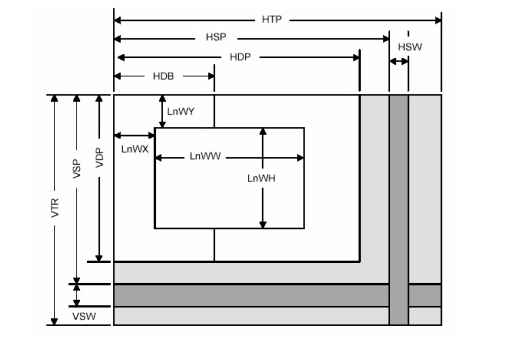

　　其中每一项都在各自的寄存器中设置。VTR、VSW、VSP、VDP、HTP、HSW、HSP、HDP 和 HDB 直接与显示面板的时序相对应。下图显示了这些值如何映射到逐行显示的 R/G/B、HSYNC 和 VSYNC 信号。

　　显示框位置控制

　　待显示的图形图像数据位于图形存储器中的逻辑2D坐标空间（逻辑图形空间）中。有六个逻辑图形空间，每一层一个。

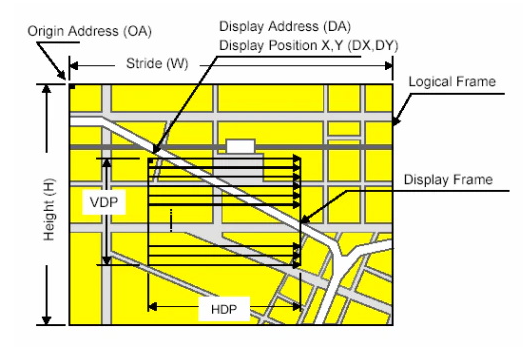

　　逻辑图形空间与显示位置的映射关系如下图所示

　　：

　　显示位置参数

　　如需进一步说明，请参阅 Coral-PA 用户手册。

　　显示控制器将逻辑图形空间视为在水平和垂直方向上滚动。结果，如果显示帧跨越逻辑空间的边界，则边界之外的部分被假定为循环连接的另一侧覆盖。
