FP7195转模拟无频闪调光“频闪仪” 测试

前言

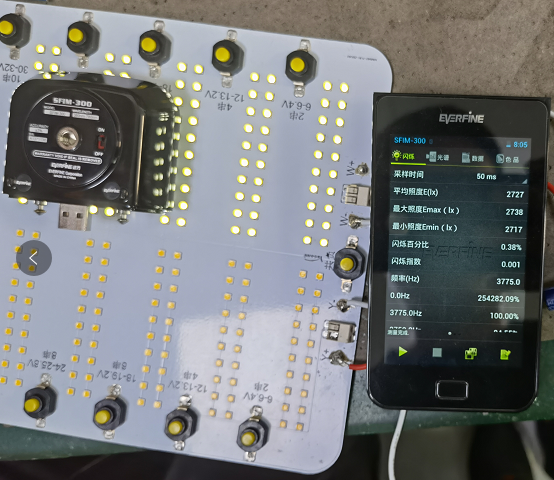

FP7195内置转模拟调光功能频闪测试

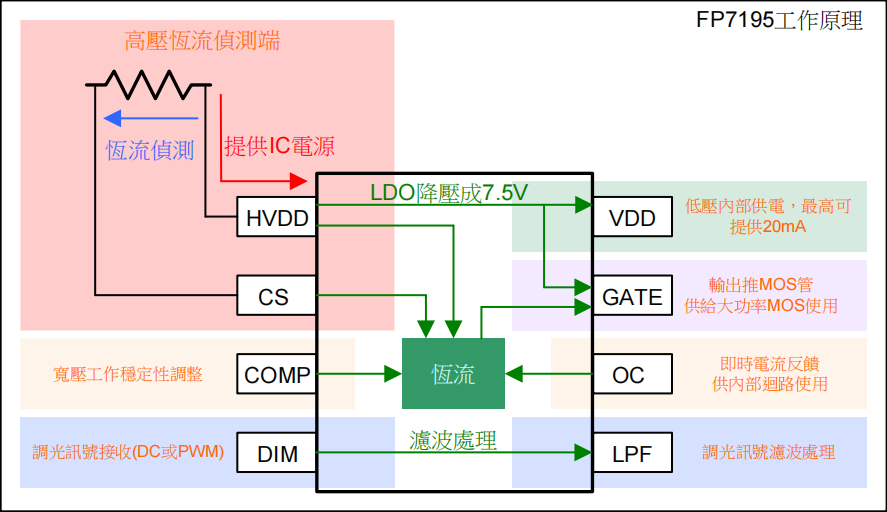

1.工作原理

2.描述

因为FP7195芯片能通过内部机制实现PWM信号到模拟信号的转换，所以在产品应用上可以兼容几乎所有的调光模块给出的信号，而且对PWM的频率不再有限制，从而实现了解决调光频闪和电感噪音的行业难题。相比较传统的模拟调光芯片，7195芯片又会在内部不断校准自身基准从而达到精准的调光线性度。

FP7195 可支援 PWM 数位调光，只要在 DIM 脚输500Hz~200kHz 频率的数位讯号，控制PWM 数位讯号的占空比(Duty cycle)即可控制输出电流 0.1%~100%(参考电压 0.1mV~100mV)。 PWM 的高电位电压可接受 2.6V~5V，高电位部分进入 IC 后一律会被处理为 2.5V，IC 最后再把讯号处理为 DC 电压去做调控，PWM 占空比(Duty)与输出电流百分比(ILED(%))

FP7195 同时也支援模拟调光(DC 调光)，只要在 DIM 脚输0.1~2.5V，即可控制输出电流0.1%~100%(参考电压0.1mV~100mV)。

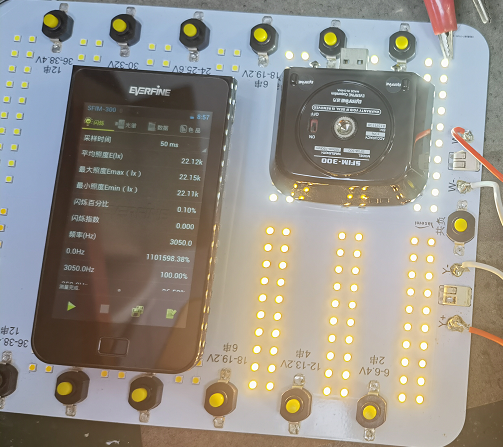

二、测试

总结

FP7195转模拟调光芯片可以适用所有调光方式，并在内部进行处理做出完全没有频闪且调光线性度极好的调光效果，调光深度达到0.1%，降压恒流零压差，单颗芯片最大驱动功率1000W。
