FP7209：双色温摄影棒灯方案

FP7209是一颗非同步升压LED驱动IC，控制外部开关NMOS，输入低启动电压2.8V，工作电压5V，Vfb反馈电压0.25V，反馈电压低，取样电阻功率损耗也降低，整体转化效率提升。软启动时间可以透过外部电容调整，LED开路保护透过外部电阻调整，LED短路保护通过SC控制NMOS;调光控制DIM脚，DIM内部有滤波器，可以实现线性与数字调光;输入透过分压电阻接到EN Pin，可以控制FP7209启动与关闭电压;有过电流保护，避免开关NMOS电流过大造成损坏;内置过热保护功能。

一、产品描述

1.芯片特性

启动电压2.8V

工作电压范围5~24V

VFB反馈电压0.25V

模拟与PWM调光控制

关机耗电流最大6uA

LED开路保护(OVP)

LED短路保护(SCP)/TSSOP-14L

过热保护降LED电流

封装SOP-8L，TSSOP-14L

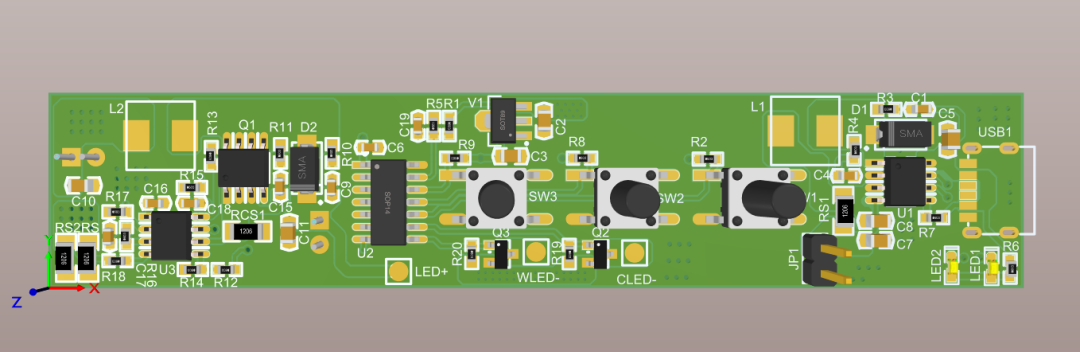

2.产品图片

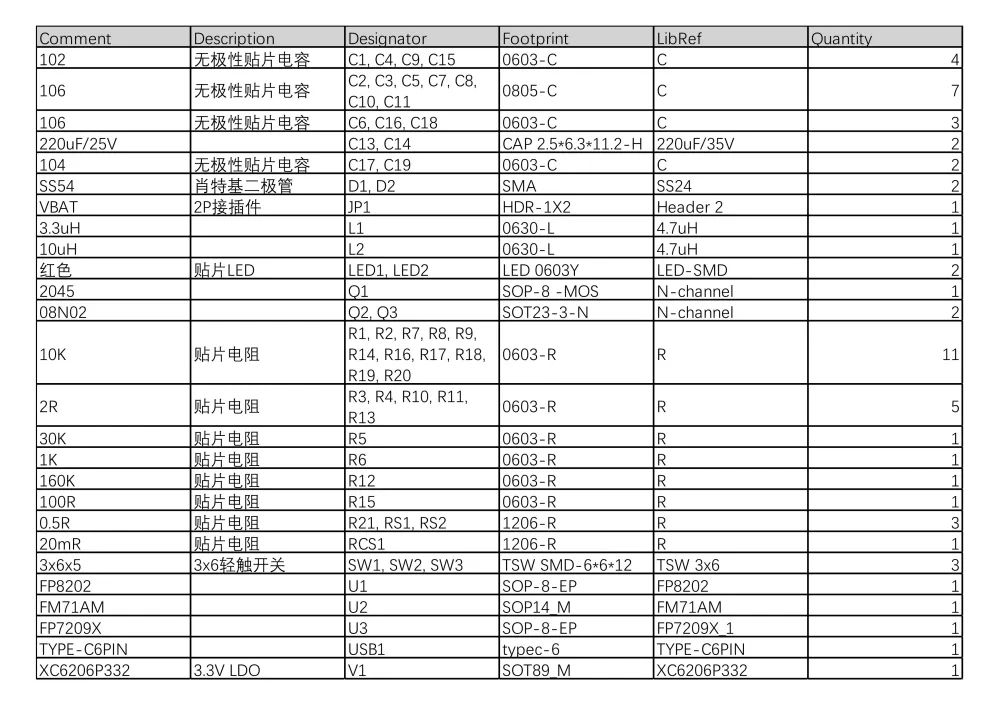

3.产品BOM

二、应用领域

• 双色温摄影补光灯具、棒灯、环形灯等。

• 便携移动照明。

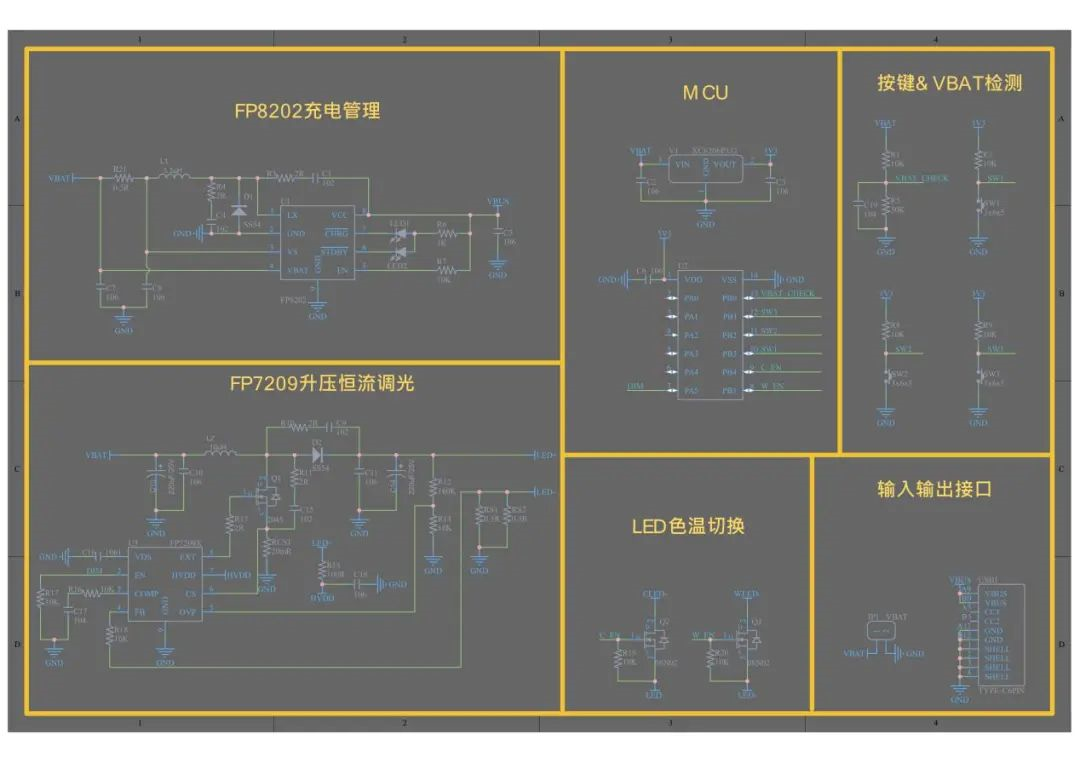

三、应用电路图

FP7209升压恒流调光

将电池电压升压给LED供电，通过RS1、RS2电阻设置LED最大电流。并且可以通过给PWM信号到DIM Pin实时调节LED电流。使用恒流IC可以更精准地控制LED电流，并增加LED使用寿命。

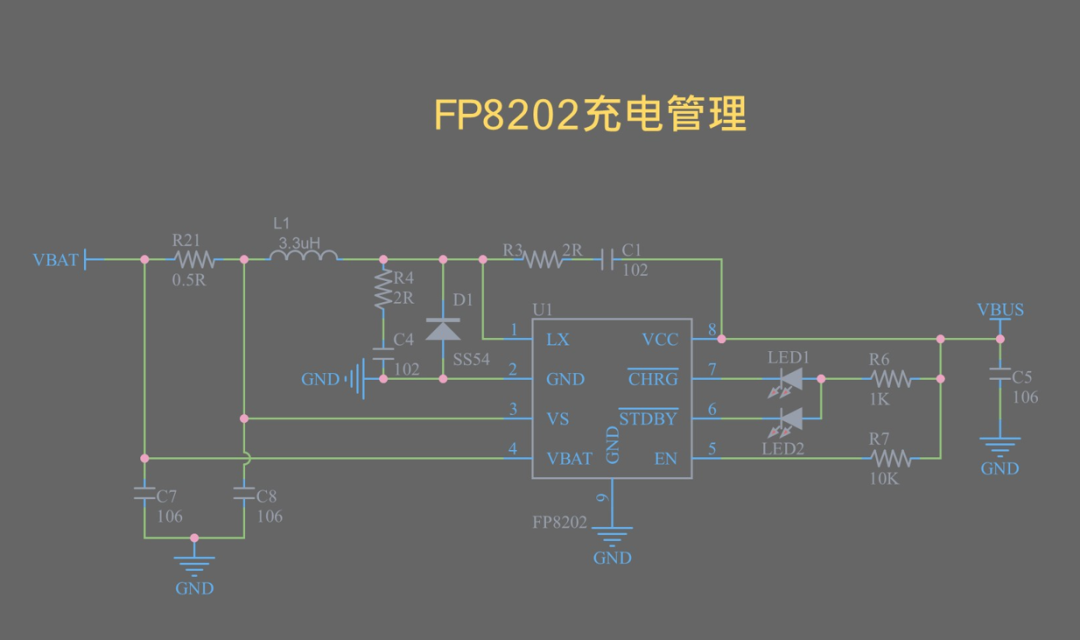

FP8202充电管理

将USB的5V供电降压给电池充电，可通过R21电阻设置充电电流(最大2A)。使用专门电池充电管理IC可以增加电池使用寿命。

总结

FP7209升压方案适用于低压升压恒流产品，兼容PWM和模拟两种调光模式，转模拟调光深度1%，转换效率90%以上，恒流精度3%，精准满足摄影灯具要求。
