FP7195：单芯片双色转模拟共阳调光方案

此次介绍的方案是采用FP7195转模拟调光芯片来开发的双色温共阳控制方案，基于FP7195芯片的转模拟调光功能和高精度的内部校准功能来开发，真正做到了无频闪、无噪音、调光平滑、高度集成。

一、描述

FP7195 支援了PWM 数位调光功能与模拟调光，可以控制输出电流 0.1%~100%。把 DIM 脚电压拉低于 0.05V 超过 20ms 后可以让 FP7195 进入低耗电量的休眠模式，只要再把 DIM 脚电压拉超过 0.1V，FP7195 就会再度醒来。如果不使用调光功能请务必给 DIM 脚大于 2.6V 的电压。

※数位调光

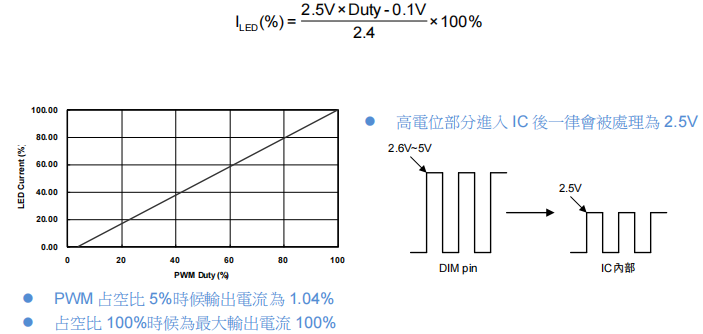

FP7195 可支援 PWM 数位调光，只要在 DIM 脚输入 500Hz~200kHz 频率的数位讯号，控制PWM 数位讯号的占空比(Duty cycle)即可控制输出电流0.1%~100%(参考电压 0.1mV~100mV)。PWM 的高电位电压可接受 2.6V~5V，高电位部分进入 IC 后一律会被处理为 2.5V，IC 最后再把讯号处理为DC电压去做调控，PWM 占空比(Duty)与输出电流百分比(ILED(%))换算式如下：

※模拟调光

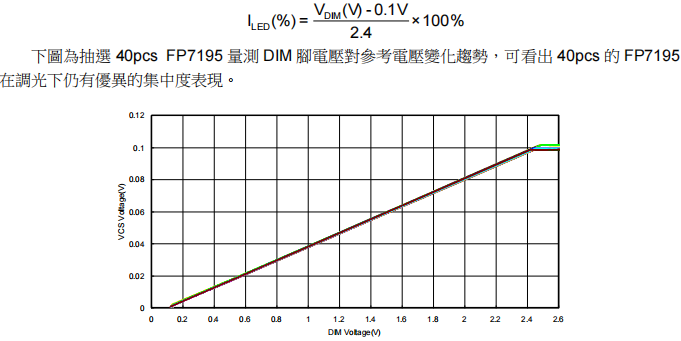

FP7195 同时也支援模拟调光(DC 调光)，只要在 DIM 脚输入 0.1~2.5V，即可控制输出电流0.1%~100%(参考电压 0.1mV~100mV)。DIM 脚电压(VDIM)与电流百分比(ILED(%))换算式如下：

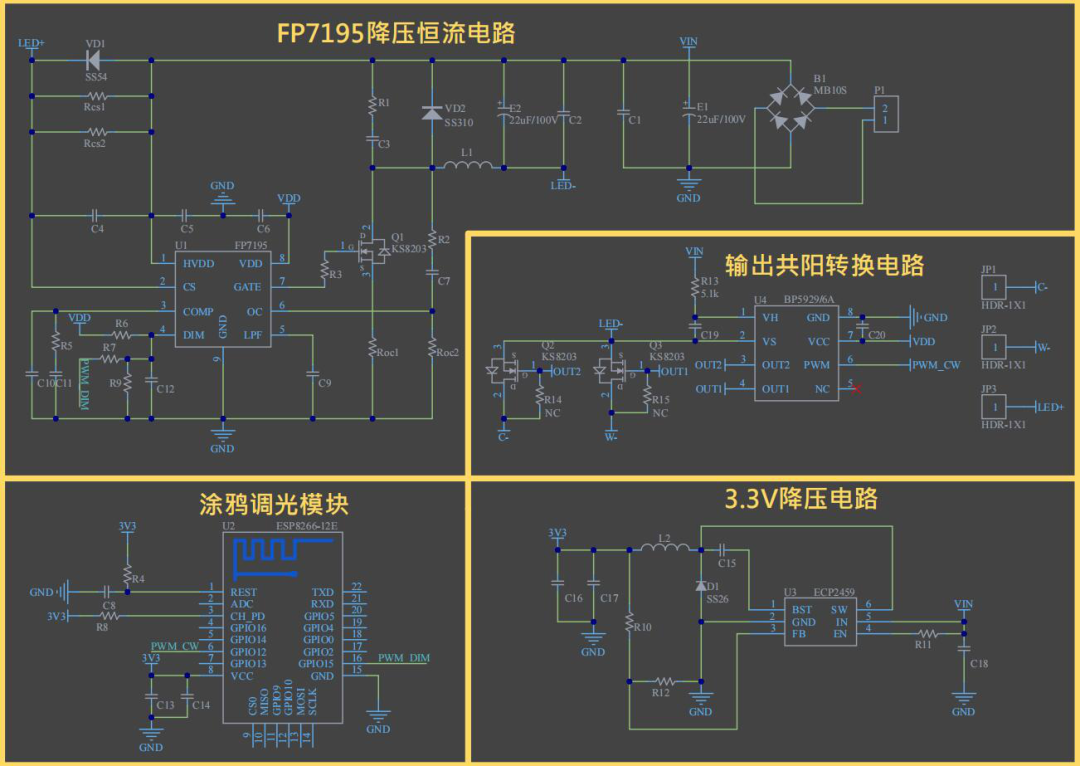

2.应用电路图

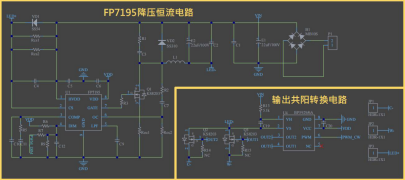

①FP7195恒流双路调色输出

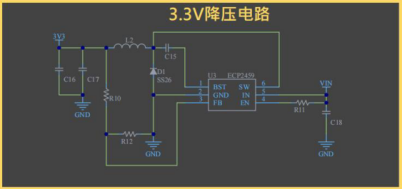

②ECP2495恒压输出给涂鸦模块供电

③ 涂鸦模块控制调光调色

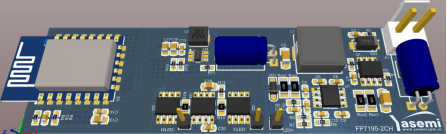

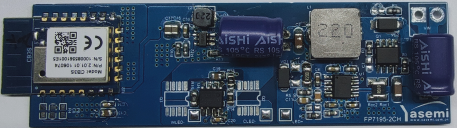

成品
