芯格诺XP2115/M：转模拟调光深度0.1%无噪音共阳级

芯格诺(X-Signal Integrated)推出了倍受期待的LED驱动数字电源芯片XP2115/XP2115M，采用全程直流(DC)调光技术，将调光深度推进至千分之一，调光分辨率更是高达16bit(十万分之二)，其出色的柔和调光表现获得了广大商业照明行业客户的高度认可。

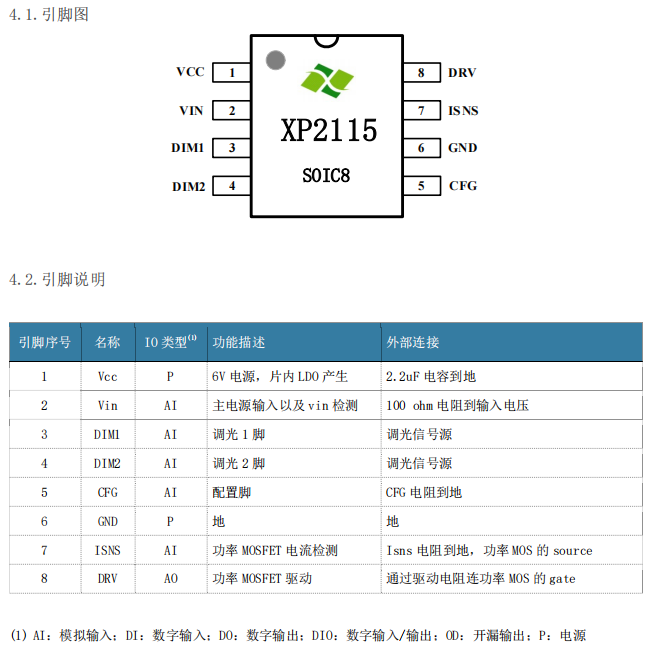

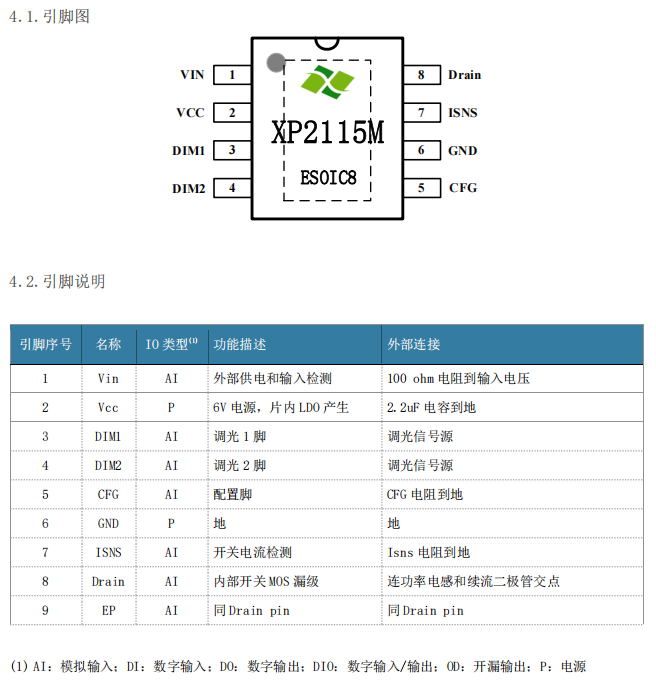

一、XP2115简介

XP2115/M是输入电压高达80V(可通过外围电路设计扩展至450V)的高性能DC/DC(Buck)控制器芯片，专门面向中高端可调光LED恒流驱动应用而设计。通过独特的数字控制技术，XP2115/M支持全程直流调光，调光深度低至千分之一，调光分辨率达到16bit(十万分之二)。基于该芯片可实现5W-150W LED灯具的柔和平滑无级调光，满足人眼对调光效果的柔和观感要求。在调光接口方面，XP2115/M提供了两路调光接口，可支持“与”、“或”逻辑，应用灵活便利。

二、原边反馈FLYBACK+BUCK小功率方案（<120W）

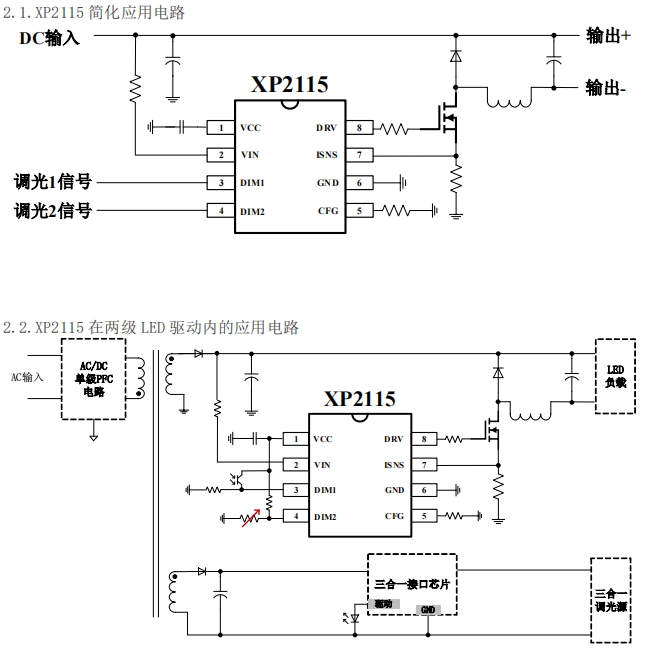

1.方案设计

2.功能测试

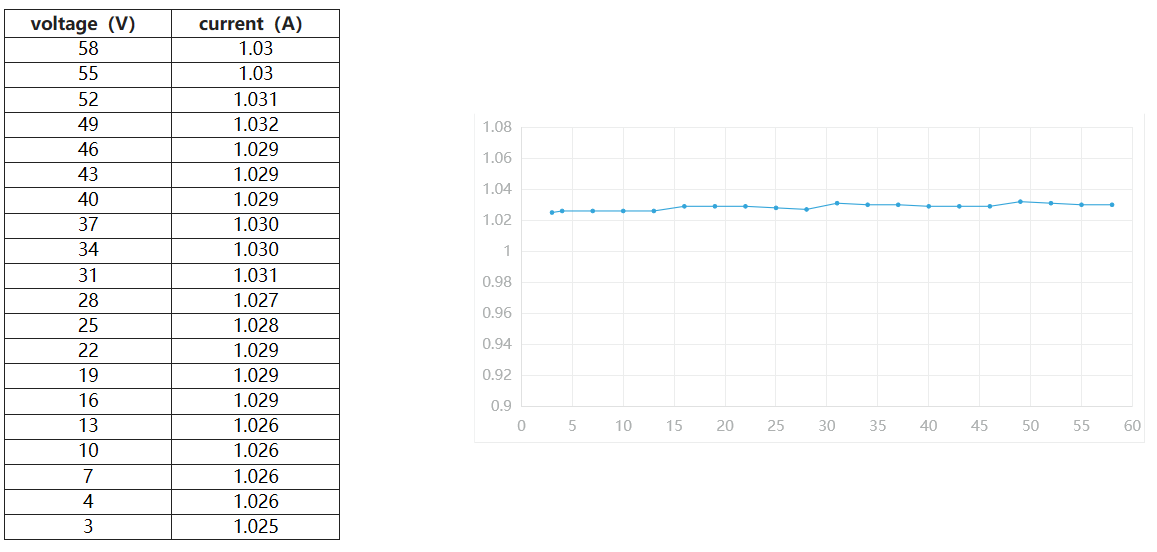

2.1 负载调整率测试

2.2 PWM调光测试

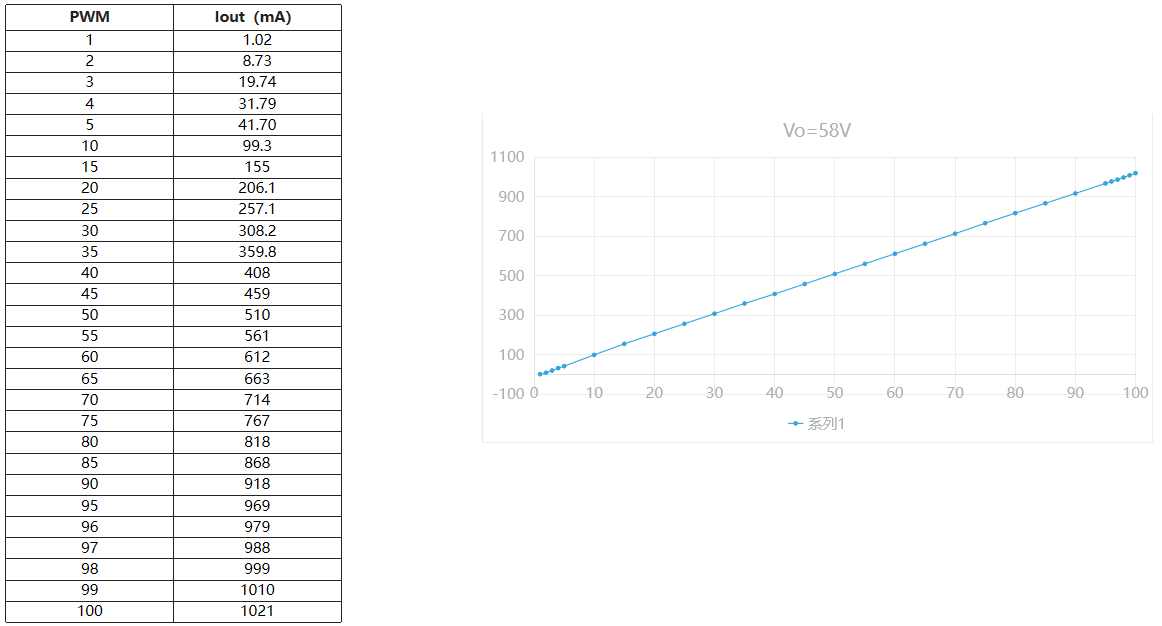

Vo=58V的调光效果实测

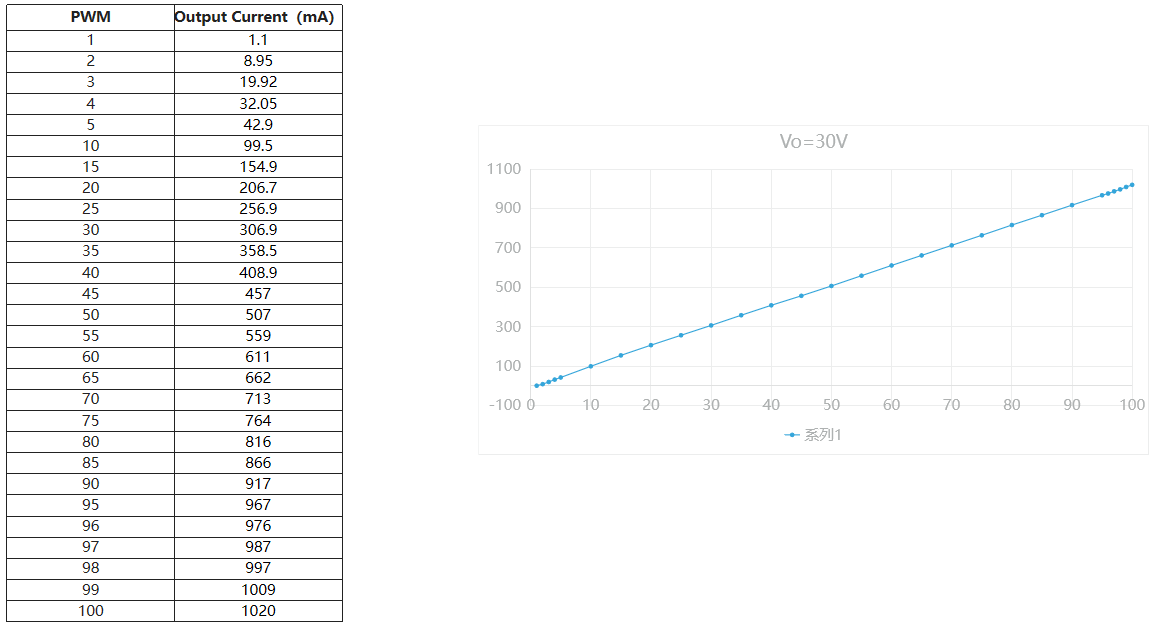

Vo=30V的调光效果实测

Vo=3V的调光效果实测

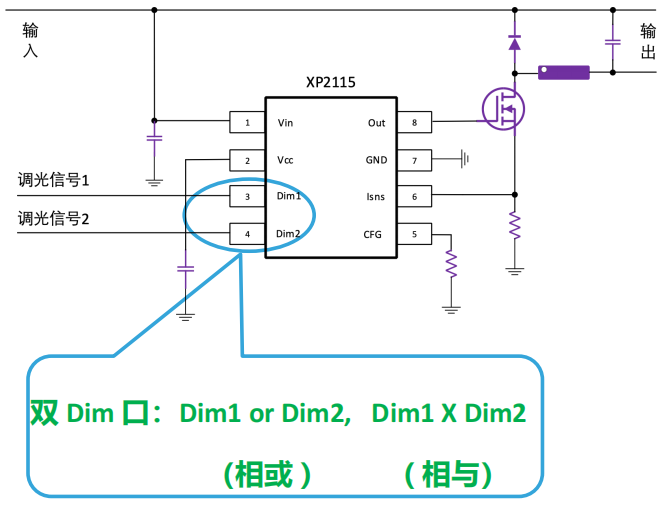

2.3 特色技术：双DIM口，UART数字通信接口

总结

XP2115/M支持输入电压范围 20V-80V，功率范围 5W-150W。XP2115/M 全面优化动态响应、待机功耗、效率和噪音等核心指标，同时实现千分之一的深度调光，以及16bit的高调光精度。在柔光调光的处理上也更为细腻，可以避免抖动、闪烁、延迟等现象，让人眼观感更舒适。通过 Dim1 以及 Dim2 脚的双DIM口设置可以满足精准调光和调功率的各种需求，适合所有调光应用场合。
