远翔FP7122:后级DC-DC高转换效率99%实测效果

LED 照明驱动电源对 LED 灯具整体的效能、寿命、维护成本有直接的影响，高转换效率、高功率因素、简化线路、高可靠性、减少电磁污染是对高性能 LED 驱动电源的主要挑战。

FP7122作为一颗内置MOS的DC-DC降压恒流芯片，能在满载工作情况下转换效率达到 99%，具有集成度高、元件少、可靠性高的特点，同时兼顾3%的恒流精度和0.1%调光深度，能广泛用于 50w 的 LED 照明灯具的驱动电源。

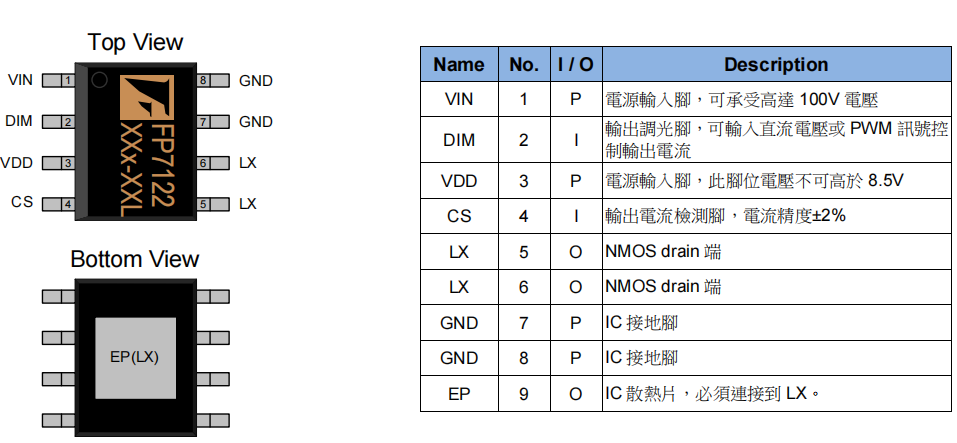

一、FP7122简介

FP7122是在恒定模式下工作的平均电流模式控制LED驱动IC，FP7122不产生峰值到平均的误差，因此大大提高了LED电流的精度、效率和负载调整率，而不需要任何回路补偿或高侧电流传感，输出LED电流精度为±3%。

FP7122内置100V 6A 100mΩ的N-MOSFET，可以直接从8.0-100V的电源供电，不需要外围稳压电路。

FP7122提供了一种接受外部控制TTL兼容信号的PWM&线性调光输入，PWM调光深度0.1%，兼容100Hz-20KHz调光频率，DC线性调光深度17%。

二、FP7122转换效率测试

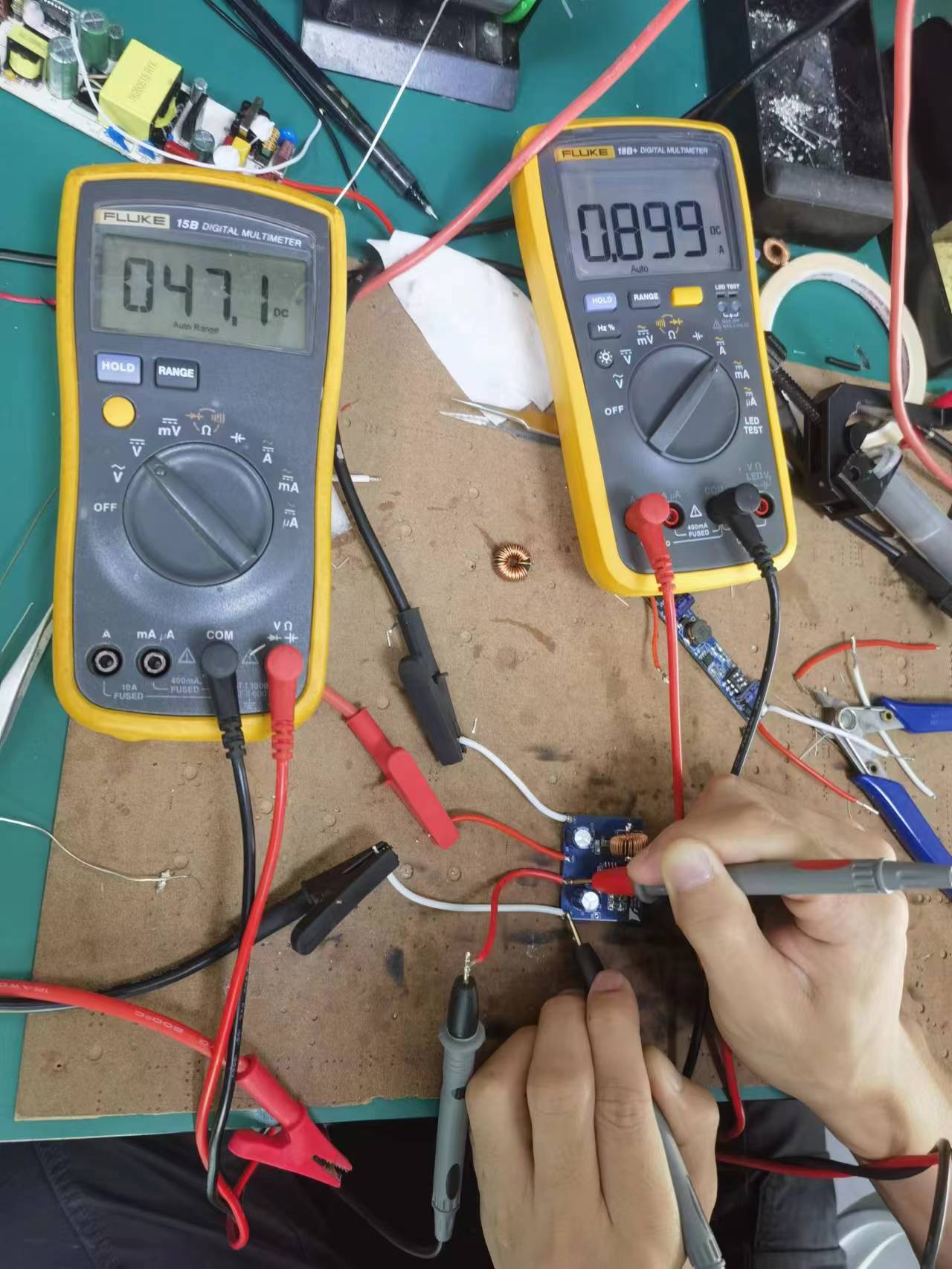

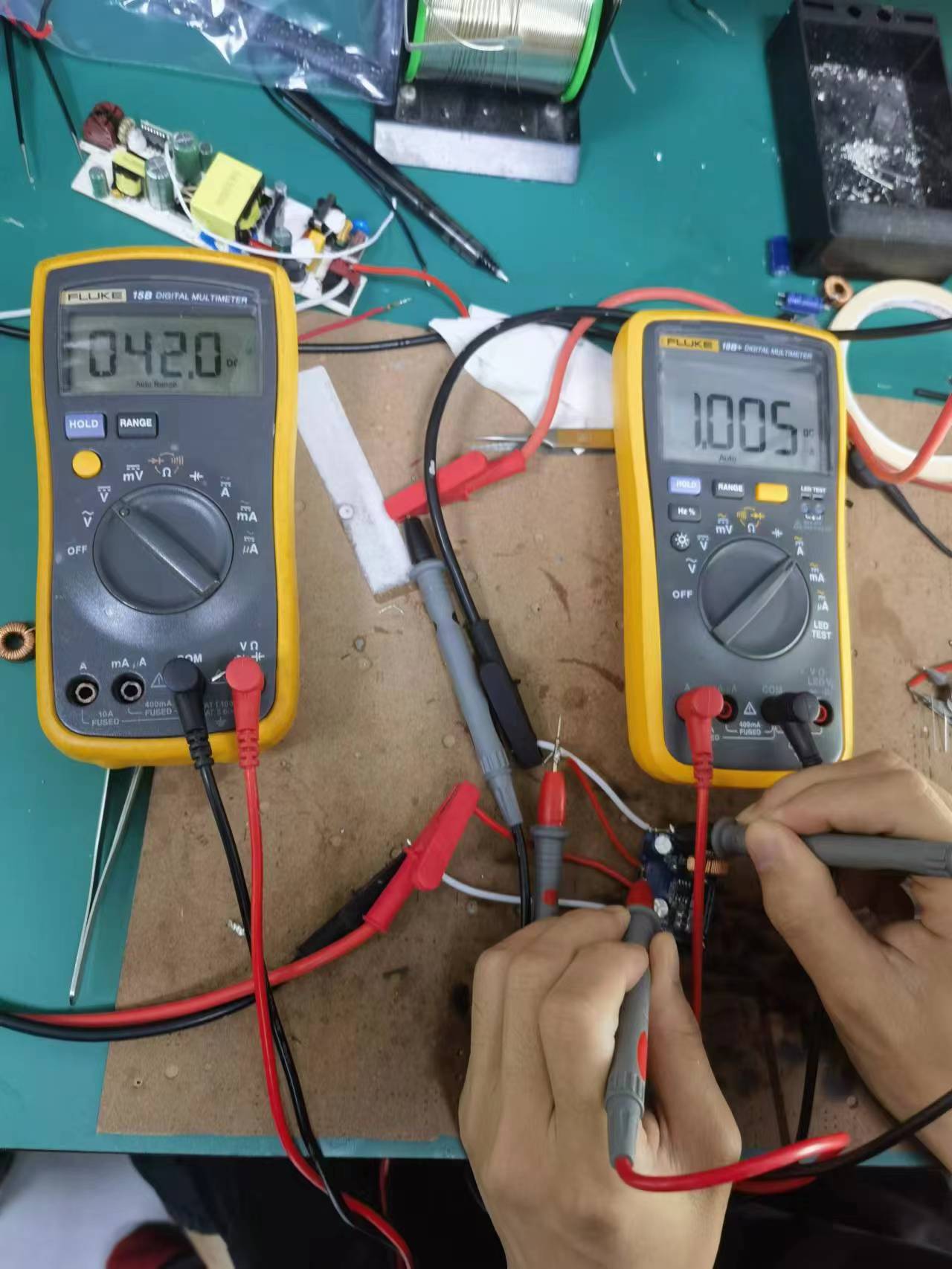

1.输入：47.1V 0.899A 输出42V 1.005A 效率：99.68%

2.测试板上更换10颗IC测试数据

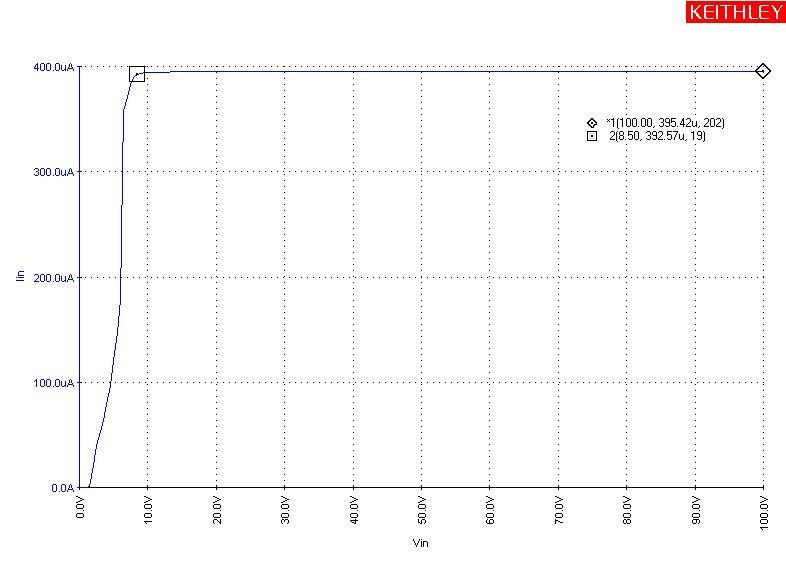

3.待机功耗数据

FP7122 到最高 100V 的时候待机功耗将近 400uA ，大批量生产的时候最大电流也不超过 500uA 。依照 LED 产品应用推算，在 80V 的产品功耗大约是80Vx0.4mA=0.032W，如果是双组输出的话大约是 0.064W，对于整机待机功耗占比重不大 ，可以符合待机低功耗产品的需求。

总结

FP7122在满载输出下转换效率可以保持在98.5%以上且同时兼具稳定的恒流一致性，且待机功耗小于500uA,非常适合高品质节能LED驱动电源和调光电源产品应用。
