如何测量和评估显示器中的光散射

测量双向散射分布函数（BSDF）数据的新仪器和方法使评估电子显示器的光散射并确定其性能变得更加容易和快捷。

什么是 BSDF 散射？

BSDF 公式是

其中：L：观察者方向上样品表面上的亮度 E：

从源方向

在样品表面上的照度 λ：波长

显示器的 BSDF 测量表征了光如何从任何显示器表面或材料反射。

如何测量显示器的 BSDF 散射

Synopsys 提供多种解决方案来测量显示器的光散射特性。结果可以导入光学设计软件（如LightTools）中，用于光学系统光线追踪和虚拟原型制作。

您还可以购买用于高分辨率 BSDF 测量的仪器，例如 Mini-Diff V2 或 REFLET 180S。只需几个步骤，您就可以配置仪器以测量显示器的 BSDF 并快速提供结果。

如果您不需要现场仪器进行散射测量，Synopsys 还在其光控和温控实验室中提供按需散射测量，为任何样品提供最准确的测量环境。

BSDF 测量示例

下面的例子概述了如何使用 Synopsys Mini-Diff 仪器进行 BSDF 测量。

首先，我们通过分别测量黑色和白色参考样品来校准Mini-Diff的反射。参考样品随仪器一起提供。

然后我们将仪器放在样品上，在这种情况下是显示器的表面。屏幕关闭，以便仅评估反射光而不评估发射光。

我们对入射角 0°、20°、40° 和 60° 以及所有颜色（红色、绿色、蓝色）进行自动测量。

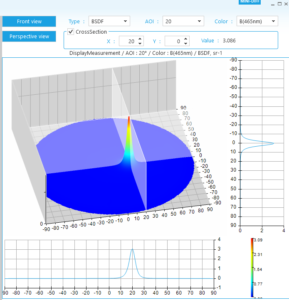

下图所示的测量结果对应于20°时的入射角和蓝色输入光的颜色。结果显示窄镜面散射波，并且每种颜色和每个入射角相似。这对应于我们的视觉观察，即没有颜色或角度依赖性。
