十大CODE V光学设计技巧，帮助您更快构建更好的

以下是我们在 CODE V 中的十大技巧，可帮助您设计出出色、更好的光学设计。

提示#1： 在设计过程中尽早明确需求。

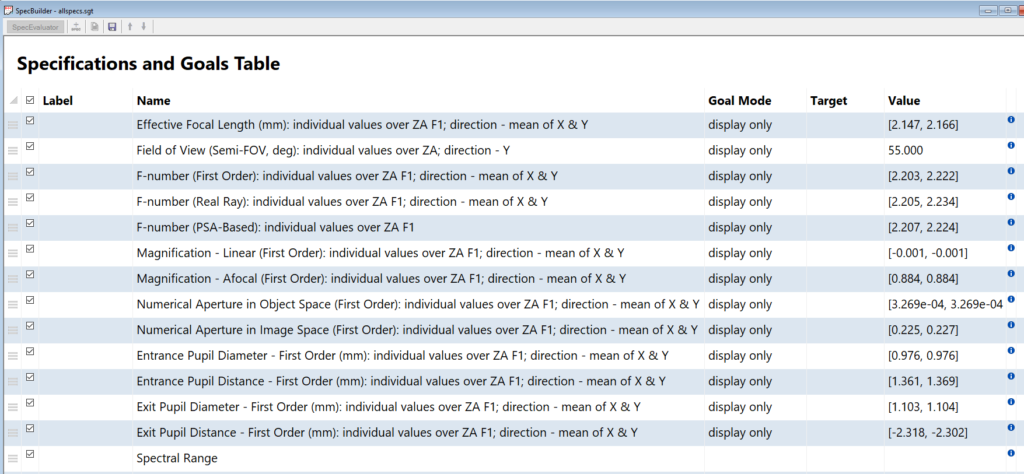

拥有明确的工作目标、设计要求和所需的时间表可确保您可以与负责项目各个方面的其他工程和系统设计人员进行充分规划。此外，愿意拥有一定的灵活性也可以帮助您取得成功！机械和封装限制、不断变化的性能需求或不断变化的成本目标等不可预见的挑战可能需要采用新方法。拥有灵活性将是使您能够成为一名成功设计师的工具之一！一旦您有了明确的要求，在 CODE V 光学设计软件中使用规范生成器是跟踪它们的好方法：

提示#2：根据系统需求选择一个有效的起点。

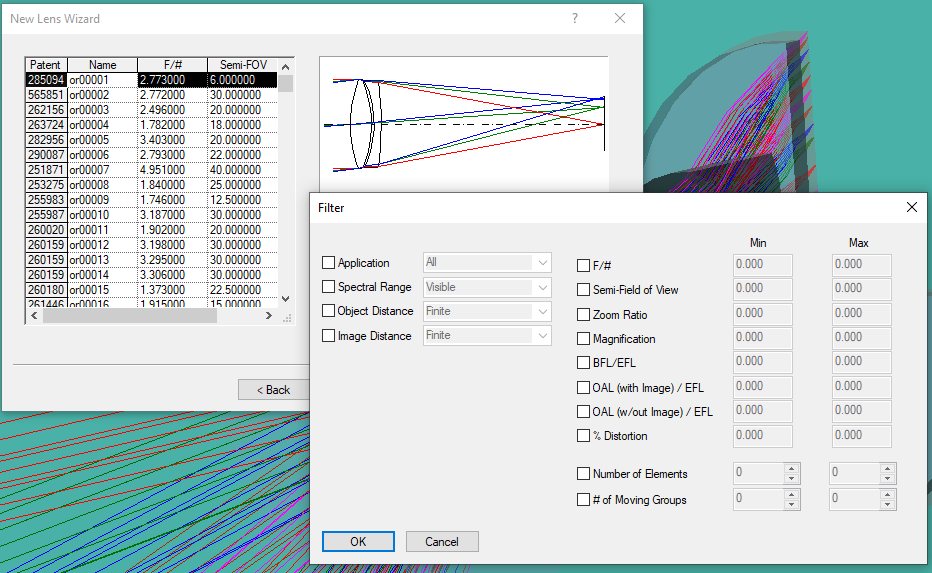

CODE V为满足这一需求提供了大量的样品和专利镜头库（超过2，400种可用的起点设计，来自过期的专利）：

专利透镜数据库可以按应用（例如，显微镜物镜、相机或望远镜物镜）、光谱范围或共轭物设置进行排序。用于对起点进行排序的其他工具处理系统数据的性能目标（例如f/数字、缩放比率、放大倍率、元素数或移动组数）。

提示#3： 为了获得最佳优化成功（通常），请选择对象侧瞳孔定义，并允许足够的自由度以满足光学系统的约束。

提示#4：充分利用 CODE V 对拉格朗日（精确）约束的出色实现。

拉格朗日约束用于构建围栏，使优化器远离解空间中的区域，在这些区域中，设计形式无法满足这些非常重要的精确约束。CODE V具有在优化过程中处理这些约束的出色方法，将为您的光学设计工作提供良好的服务。

提示#5：使用射线网格间距或 DEL 命令调整优化光线网格设置，以满足系统特定的设计需求。

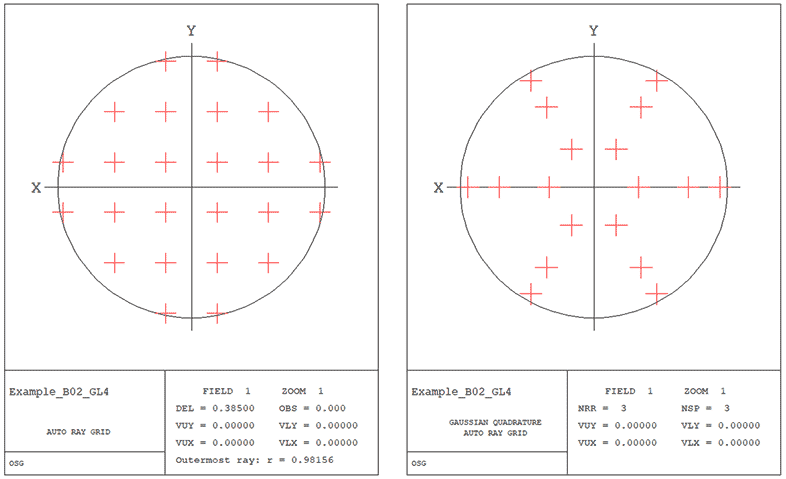

查看射线网格间距的一个有用工具是 CODE V 提供的宏 autogrid.seq 或 autogridgq.seq，用于自动设计的直线或高斯正交射线网格输入。

自动射线网格和自动射线网格高斯正交

提示#6：另一个最佳实践是在设计过程的早期添加一些约束，以使系统设计对制造和装配错误脱敏（公差脱敏）。

这允许 CODE V 查找受这些类型的制造错误影响最小的表单。最流行的方法包括使用灵敏度构建 （SAB） 误差函数或 SN2 通用灵敏度约束。SAB 误差函数是对整体误差函数的单独贡献，表示系统对竣工性能的敏感性。SN2 约束可以应用于设计中的每个光学表面，以降低单个表面灵敏度。

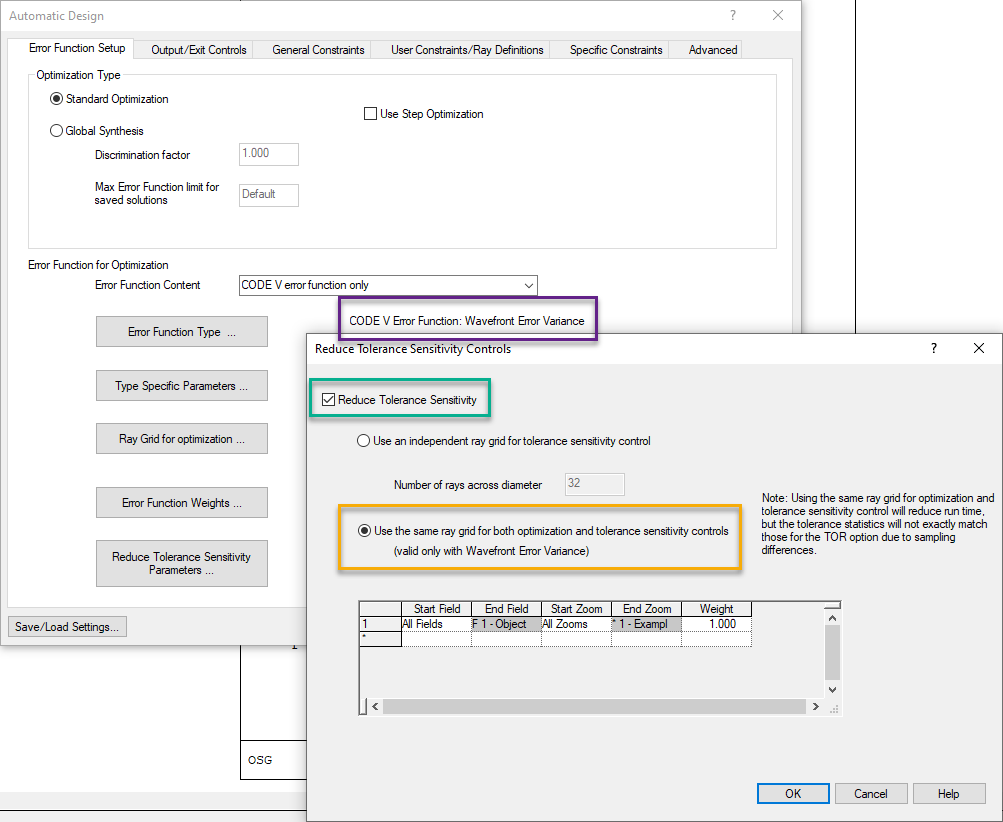

提示#7：使用灵敏度竣工误差函数 （SAB） 时，重复使用射线网格以及波前优化以加快优化运行。

提示#8：对于高度非球面的表面，努力确保您的场覆盖范围足以完全填充非球面的可优化部分。

这可确保优化的表面在视场的所有部分都表现良好，并且不会因视场“中间”空间的性能不佳而让您感到惊讶。

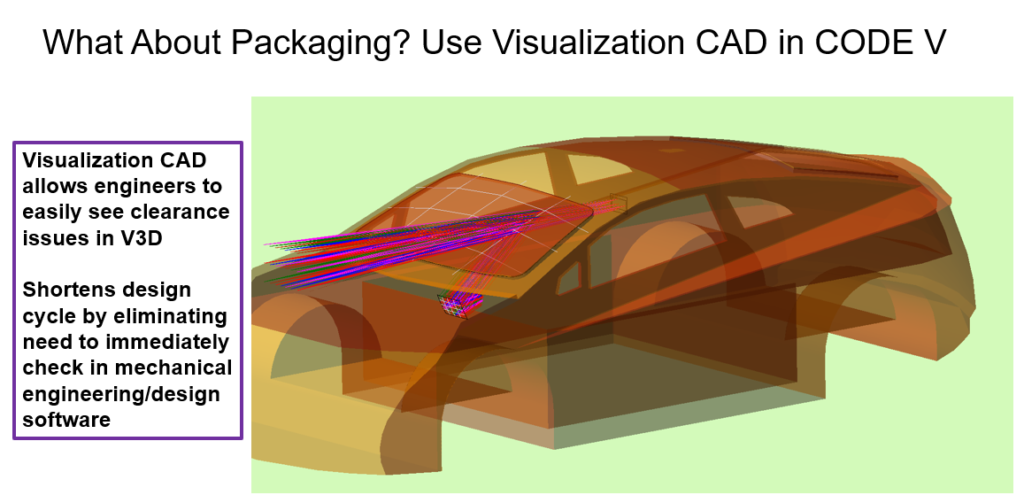

提示#9：尝试在设计过程的早期纳入包装约束。

使用导入的 CAD 进行可视化可以极大地帮助您完成此任务：

提示#10：最后但并非最不重要的一点是，尽早并经常在设计过程中与您的供应商沟通！
