芯北科技CN90C4S40液晶驱动芯片应用

如今，传统的车用机械仪表盘已呈现出向数字仪表过度的趋势，与之对应的全部功能显示也将被渲染后的高清画面所取代。LED显示屏是通过计算机控制，将光、电融为一体的大屏幕智能显示屏，LED显示屏的像素点采用LED发光二极管，将许多发光二极管以点阵方式排列起来，构成LED阵列，进而构成LED屏幕。通过不同的LED驱动方式，可得到不同效果的图像；因此液晶驱动芯片的优劣，对LED显示屏的显示质量起着重要的作用。本文重点介绍芯北科技CN90C4S40液晶驱动芯片。

CN90C4S40是一款通用型高性能4COM段式LCD液晶驱动芯片，可以有效提高触控显示装置的集成度，使移动电子设备更轻薄、成本更低、显示效果更好。CN90C4S40具有4COM和36SeG，适用于常用低占空比的字符／图形式液晶屏，还兼容多数微机系统的双向二线式串行总线通讯接口。

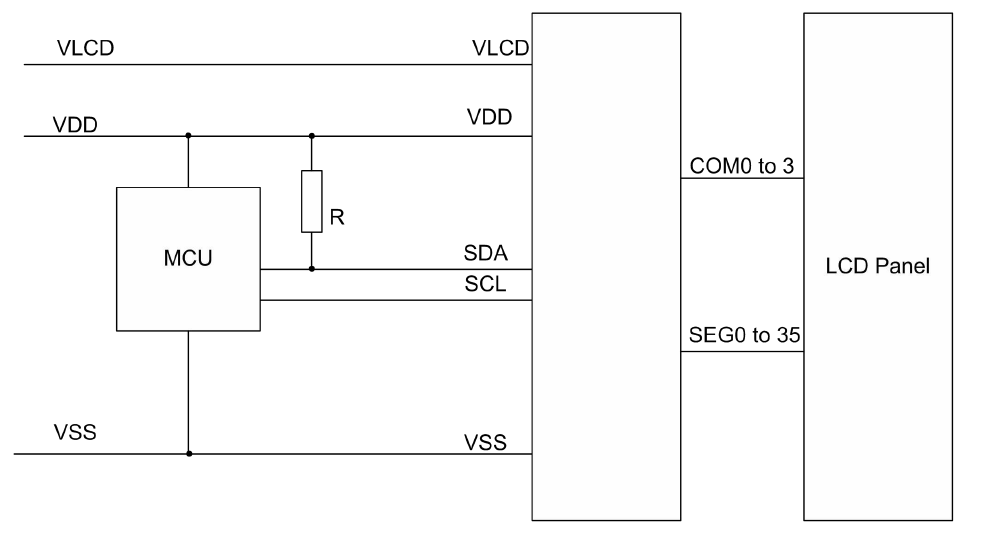

应用电路图 芯北科技CN90C4S40液晶驱动芯片特点： 1、CN90C4S40固定偏压和占空比：1/3偏压，1/4占空比； 2、CN90C4S40具有宽工作电压范围：2.5~5.5V； 3、CN90C4S40二线串行总线IIC接口； 4、CN90C4S40是超低功耗的设计，典型带屏情况下，最低工作电流可低至2uA； 5、CN90C4S40具有高抗EMC性能，(如：ESD>16KV)；
