LTM8042设计的uModuleLED串驱动方案

本文介绍了LTM8042和LTM8042-1主要特性,方框图以及多种应用电路.
Linear公司的LTM8042和LTM8042-1 是uModule LED串驱动器,工作电压从3V到30V,具有40VIN瞬态保护,工作模式有升压,降压或降-升压模式,调光比3000:1,可调工作频率从250kHz到 2.5MHz,主要用在显示器背光,汽车和飞机照明,照明和扫描仪.

LTM8042和LTM8042-1主要特性:

True Color PWM™ with 3000:1 Dimming Ratio

Operates in Boost, Buck Mode or Buck-Boost Mode

Wide Input Voltage Range:

Operation from 3V to 30V

Transient Protection to 40V

Gate Driver for Optional PWM Dimming with P-channel MOSFET

Adjustable Frequency: 250kHz to 2.5MHz

Constant-Current and Constant-Voltage Regulation

Low Shutdown Current: <1μA

RoHS Compliant Package with Gold Pad Finish

Tiny, Low Profile (9mmx15mmx2.82mm) Surface Mount LGA Package

LTM8042和LTM8042-1应用:

Display Backlighting

Automotive and Avionic Lighting

Illumination

Scanners

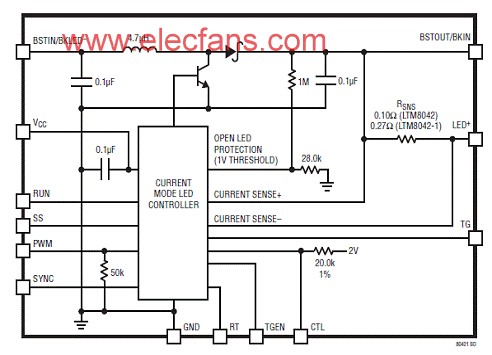

图1.LTM8042 方框图

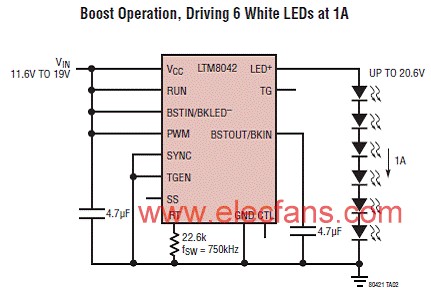

图2.LTM8042 驱动6个白光LED(1A)升压应用电路图

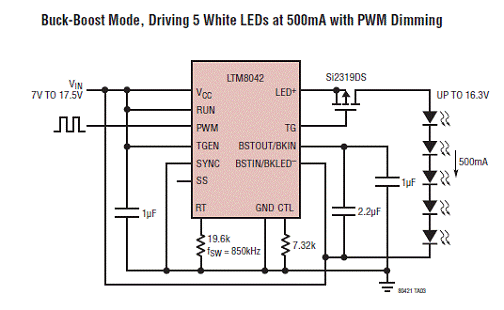

图3.LTM8042 驱动5个白光LED(500mA)带PWM调光的升降压模式应用电路图

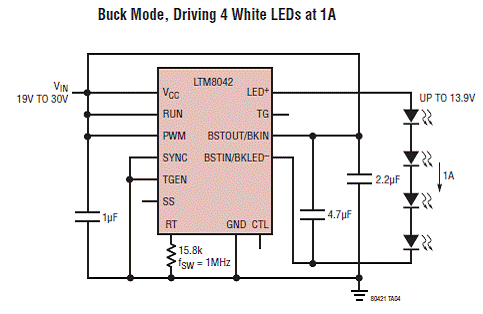

图4.LTM8042 驱动4个白光LED(1A)降压应用电路图

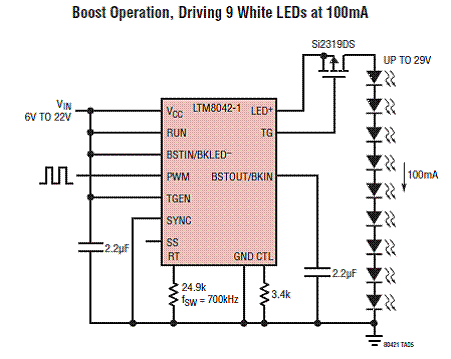

图5.LTM8042 驱动9个白光LED(100mA)升压应用电路图

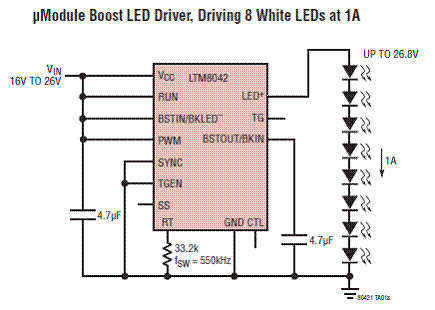

图6.LTM8042 驱动8个白光LED(1A)升压应用电路图
