CL002 BCD码显示器的应用线路图

时间：2010-10-20 15:39

人气：

作者：admin

标签： 显示器

导读：CL002 BCD码显示器的应用线路图-CL002是完成一位数字显示的BCD码显示器,它以小型固体块的形式完成寄存-译码驱动-LED数码显示等功能.CL002除了无...

CL002是完成一位数字显示的BCD码显示器,它以小型固体块的形式完成寄存-译码驱动-LED数码显示等功能.CL002除了无计数部分外,其余部分和CL102完全相同,它的逻辑框图及管脚排列如图所示.外形尺寸与CL102相同.

逻辑框图及管脚排列 www.elecfans.com  CL002 C186组成的六进计数显示器 www.elecfans.com

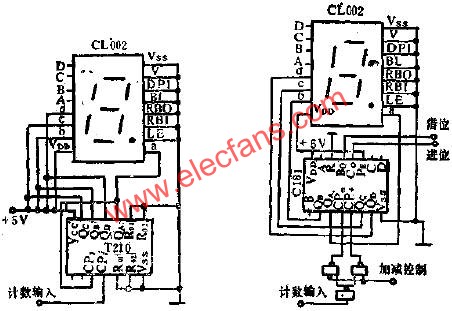

CL002和T210组成的10MHZ计数显示器与CL002与C181等组成可逆计数显示器 www.elecfans.com
