LCL331多位显示组合器件的应用电路图

时间：2010-10-20 16:07

人气：

作者：admin

标签： 显示器件

导读：LCL331多位显示组合器件的应用电路图-LCL331多位显示组合器件的外形及管脚功能如图所示....

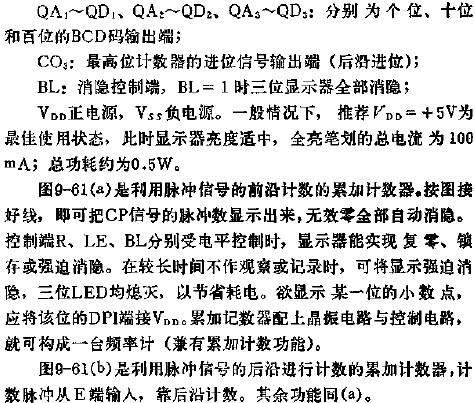

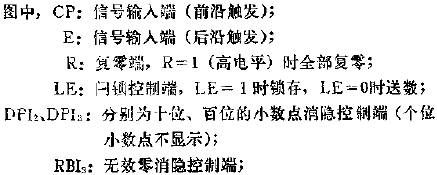

LCL331多位显示组合器件的外形及管脚功能如图所示.

LCL331多位显示组合器件的应用电路图 www.elecfans.com

LCL331每一位显示组合件均包括:十进制计数器-寄存器-七段译码器-大电流驱动器.十进制计数器的内部电路与CC4518双BCD同步加法计数器相同.锁存器是由传输门和反相器构成的D型触发器.译码器与CC4511的译码电路相同.驱动器则采用复合双极型MOS管的反相器,输出电流可达几十毫安.
