电路的功能

在光接收电路中，如果外来光引起误动作，可靠性就会下降。用脉冲式发光，可作成能识别平均外来光和脉冲波的电路。输出不仅有导通、截止状态，还有与驱动频率相同的脉冲串输出。

电路工作原理

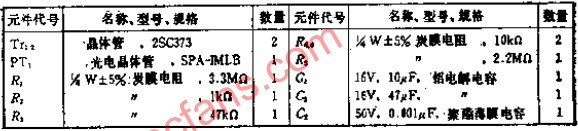

流过光电晶体管PT1发射极的电流与入射光的强度成正比。如入射外来光，TR1基极就会有电流流过，集电极电压降低，因而使光晶体管的基极置偏降低，不会达到饱和姿态，从而构成了自置偏电路。如无外来光，只有调制光，它的强度被反馈，所以工作稳定。电阻R3和电容器C1构成的平均化电路其时常数设定为对周期性脉冲光不响应，只许外来光通过。常规应用时，可用电路图中的参数。因为输出为脉冲串，驱动继电器时，可用二极管进行峰值整流。如要求响应时间短，可用再触发式单稳大度多谐振荡器使振荡输出延长到大于发光周期。
