可代替模拟表头的10点阵LED显示器

可代替模拟表头的10点阵LED显示器

电路的功能

现在用数字显示电路取代传统的模拟仪表的例子虽然越来越多，但是除重要用途用数值显示外，一般情况下，人们还是喜欢用直观的模拟显示方式。近来采用多个发光二极管的条形显示器正在被大量应用。

电路工作原理

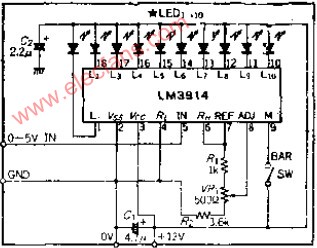

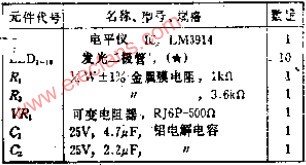

NS公司的LM3914装有10个比较器、基准电压电路及分割电阻的电阻网络等，用外接分压电路把基准电压调到+5V。内部电路便可把0~+5V的输入电压分成十等分后进行比较、显示。输入为0V时，LED全部熄灭，输入电压超过+0.5V时，LED1发光，+5V时，LED10发光，用开关接通，可进行条形显示，开关断开时进行点阵显示。

VR1的调整方法：从输入端输入5.00V，调整VR1使显示最高电压的LED开始发光即可，发光二极管已排列成进行条形显示所需的阵列。也可把10个方形LED排列在一起。显示用的LED和电路底板已经组装在一声底板上，可装在仪表面板上。
