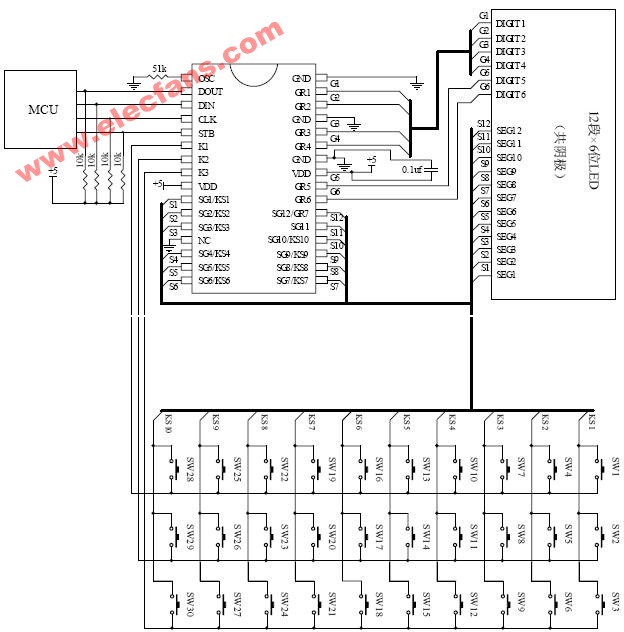

LED控制驱动电路原理图

LED控制驱动电路原理图

ET6201是1/7～1/8 占空比的LED 显示控制驱动电路。由11 根段输出、6 根栅输出、1 根段/栅输出，1 个显示存储器、控制电路、键扫描电路组成了一个高可靠性的单片机外围LED 驱动电路。串行数据通过4 线串行接口输入到ET6201，采用SOP32 的封装形式。

ET6201管脚说明
管脚号 管脚名称 I/O 功能描述
1 OSC I 振荡输入端口，外接一个电阻以决定振荡频率。
2 DOUT O 数据输出端口（N 沟道开漏），在移位时钟下降沿输出串行
数据。
3 DIN I 数据输入端口，在移位时钟上升沿输入串行数据（由低位数
据开始）。
4 CLK I 时钟输入端口，在上升沿时读入串行数据，而在下降沿时则
输出数据。
5 STB I 串行接口选通端口，在STB 下降后输入的数据被视为一条
命令，当STB 为高时CLK 被忽略。
6，7，8 K1～K3 I 键扫描输入端口，输入到这些端口上的数据被锁存在显示周
期的末端。（内部下拉电阻）
26，29，32 GND ─ 接地脚。
10～12
14～20 SG1/KS1～SG10/KS10 O 段输出端口（P 沟道开漏），也可以当作键扫描的输出端口
21 SG11 O 段输出端口（P 沟道开漏）
22 SG12/GR7 O 段/栅输出端口
9，25 VDD ─ 电源
23，24，27
28，30，31 GR6～GR1 O 栅输出端口
13 NC ─ 空脚
