MEMS快门预示着显示技术的更大改进

MEMS快门预示着显示技术的更大改进

一种由Uni-Pixel显示技术公司开发的时序多工光学快门技术，将有望实现比TFT LCD更亮、更薄、更便宜的显示器。这种技术的核心是像素设计，就是使用MEMS快门来控制显示器的光通量。

TMOS显示器由负责像素处理的带薄膜晶体管的光导和一个被称为Opcuity active layer的微光薄膜构成（见图1）。光导管是显示器的核心光转换媒介，由RGB LED发出的非平行光通过其入射，并在其中保持随机多模TIR传播，直到发散成为活动像素。

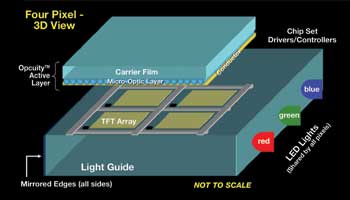

图1 TMOS系统的基本原理

Opcuity active layer包含了能使TMOS系统工作的元素，包括一个基本底膜，表面的MEMS结构和一个导线。
对于单个像素，TMOS光阀结构就是一个可变电容。光导中一个传导平面和活跃层中的另一个传导平面相互平行，并保有一个间隙。当像素电容产生电压差的时候，静电引力使两个传导平面结合到一起（见图2）。控制了光导板的充放电就能使单个像素穿过活性薄膜。

TMOS中的时序多工是一种显示器的图像构成方式。对于一个全彩色图形来说，红、绿和蓝光依次注入，由MEMS快门决定哪种光会在何时被传送。这个过程经常被当称为场序色彩生成。该方法具有许多好处。第一，它与现在的构造基础完全兼容，不需显示制造商重建生产车间。此外，它摆脱了TFT LCD所需的滤波器，增加了光强，并消除了这些层的厚度。这种显示器的能效是竞争者6～10倍。

图2 给光导充放电就能使MEMS薄膜偏转

Uni-Pixel使用Opcuity薄膜制造了TMOS显示器的原型，并在2008的洛杉矶显示技术周上进行了展出。
