十字路口要有数字显示，作为倒时提示，以便人们更直观地把握时间。具体为：当某方向绿灯亮时，置显示器为某值，然后以每秒减1，计数方式工作，直至减到数为“0”，十字路口绿、黄、红灯变换，一次工作循环结束，而进入下一步某方向的工作循环。
倒计时显示采用七段数码管来显示，它由4511译码器驱动，显示减法计数器4516的输出值。七段数码管有共阴极和共阳极两种接法，本设计电路中采用共阴极数码管，即把七段数码管内的所有发光二极管的阴极都接地时，数码管才能被点亮。此外在设计电路时，在七段数码管的每一段串联510Ω的电阻，以限制流经每一段的电流，否则电流太大，容易烧毁发光二极管。
由于目前减法计数器4516输出的是一个小于10的十六进制数据，而该数据的显示要采用七段数码管来显示，所以在这两者之间需要有一个专门的译码器，来完成BCD码到七段的译码。该译码器不但要完成译码功能，还有相当的驱动能力。基于该原因，本系统选用CD4511译码器，来驱动七段数码管。CD4511的输出是低电平有效，即输出为0时，对应字段点亮；输出为1时，对应字段熄灭。A、B、C、D接收4516的输入，QA、QB、QC、QD、QE、QF、QG输出分别驱动七段数码管的a、b、c、d、e、f和g段。
当电路开始工作时，首先东西方向绿灯对应的数码显示器显示值为9，与此同时南北方向的红灯对应的数码管显示器由12逐步递减，当9减到0时，然后跳变为黄灯对应的数码显示器显示值3，而此时南北方向的红灯对应的数码管显示值已由12减到3，正好实现黄灯与红灯的同步功能，当3减到0时跳变为红灯对应的数码显示器显示，其值为12，反复循环。其电路原理图如图2-7所示。

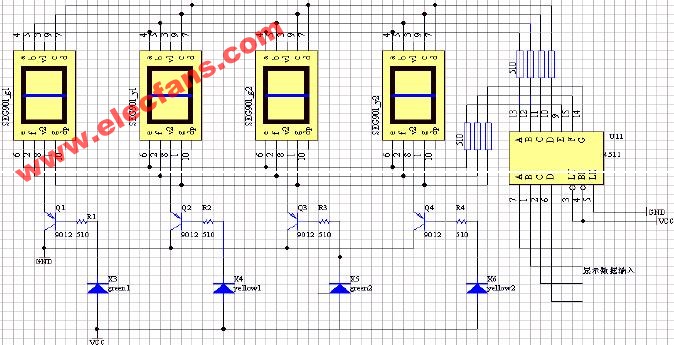

图7 显示电路原理图
