基于onsemi NCP12400的20W医疗级插墙式适配器：高效

随着全球老龄化趋势加剧，居家医疗和照护市场迅速崛起，对外置式医疗级适配器的需求也随之增长。许多非危及生命的患者在家中使用医疗设备进行护理已成为常态。这些设备包括雾化器、血氧仪、防褥疮气垫床等，需满足严格的医疗安全标准，如欧美60601-1-11居家医疗安规认证、2×MOPP高绝缘等级、BF类标准以及超低泄漏电流等要求。

基于onsemi NCP12400的固定频率电流模式AC/DC适配器，专为满足这些需求而设计，提供了一种高效、稳定且安全的20W电源解决方案，适用于各种居家医疗设备和便携式医疗装置。

方案场景应用图

核心技术亮点

1. 简化设计，降低成本

NCP12400集成了动态自供电功能，通过内部启动电流源为控制器供电，简化了辅助电源和VCC电容的设计。此外，内置高压启动和X2放电电路，可检测交流输入线的断开并触发放电，进一步降低系统复杂性和成本。

2. 优异的负载效率

通过频率折返技术，NCP12400在轻负载条件下表现出卓越的效率，同时待机功耗低至30mW以下。其安静的跳过模式将跳跃频率锁定在可听范围之外，显著降低噪声并提升用户体验。

3. 稳定的功率输出

内置定时器故障检测功能，可检测过载情况并通过可调节补偿保持功率稳定，确保输入电压波动时输出功率不受影响，增强了电源的可靠性。

4. 卓越的电磁兼容性

NCP12400支持频率调制功能，使电磁干扰（EMI）信号更加柔和，满足相关电磁兼容性标准，减少对其他电子设备的干扰。

5. 多重保护功能

适配器具备过功率保护、过电压保护、过温保护以及内部热关断等多种保护功能，可根据不同应用需求进行定制，确保设备在异常情况下的安全运行。

6. 灵活的工作频率

提供65kHz和100kHz两种固定工作频率选项，设计人员可根据具体应用需求优化电源性能和效率。

7. 强大的驱动能力

NCP12400具备300/500mA源/灌电流峰值驱动能力，能够有效驱动功率开关管，满足不同功率等级的反激电源设计需求。

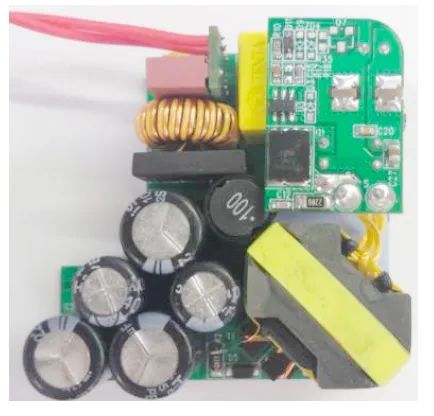

展示板照片正面

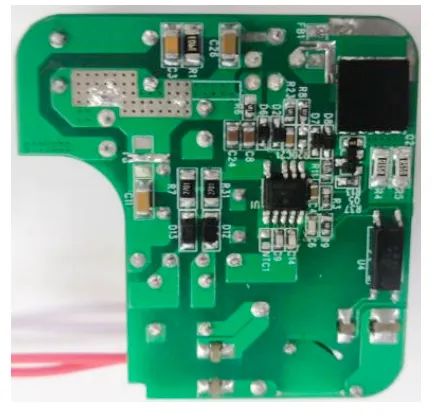

展示板照片背面

方案规格

• 输入电压：90--264VAC

• 输出电压：5V

• 输出电流：4A

• 输出功率：20W

• 系统满载效率：大于82%

• 待机功耗：小于30MW

• 认证：医疗认证IEC60601-1 (2×MOPP)

• 漏电流：超低病患泄漏电流 < 5μA

• 绝缘电压：4KVAC输入/输出隔离

• 工作温度：-40 ~ +90℃ 超宽温

• 保护功能：短路、过负载、输入过低保护

• 质保：3年保固

方案方块图

应用场景

该适配器特别适用于居家医疗设备和便携式医疗装置，如雾化器、血氧仪、防褥疮气垫床等。其小巧便携的设计、符合DoE Level VI和欧盟ErP能效标准的高效能表现，使其成为医疗设备电源的理想选择。

通过onsemi NCP12400的创新技术，医疗级适配器不仅满足了严格的安全和性能要求，还为居家医疗设备提供了高效、稳定的电源支持，为患者的居家护理带来更多便利和保障。
