配套AC/DC砖类电源的高性能滤波器——FC-L15HB

一、产品介绍

金升阳推出的FC-L15HB是为我司AC砖类电源配套使用的EMC辅助器。将FC-L15HB加装在金升阳AC/DC砖类电源的前端，可以提高电源产品IEC/EN61000—4系列及CISPR32/EN55032标准的EMC性能。





二、产品优势

1、高共差模插入损耗

① DM&CM＞60dB@550KHz：

150K~1MHz＞35dB(CM/DM)

1~10MHz以内＞25dB(CM/DM)

10~30MHz＞35dB(CM/DM)

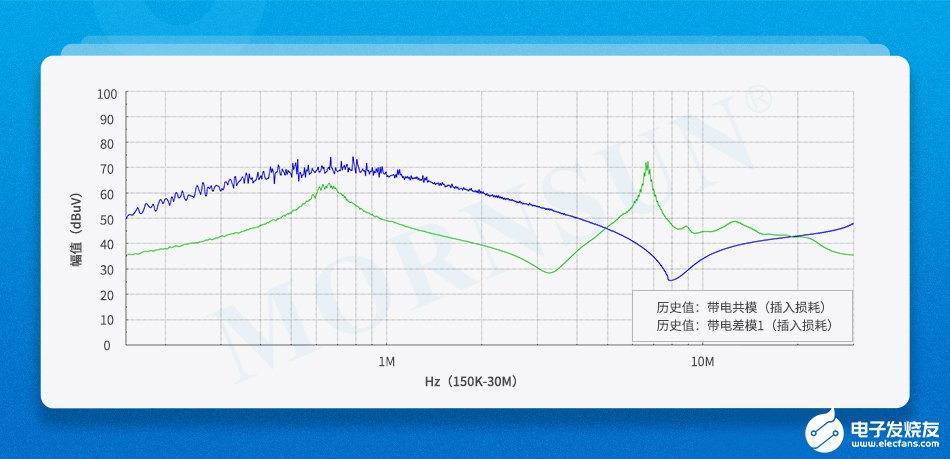

图1 FC-L15HB型号插入损耗图



2、高浪涌抑制能力

结合外围电路，满足浪涌抑制 线对线：±2KV； 线对地：±4KV



图2 FC-L15HB型号浪涌抑制效果对比图



3、EMI抑制效果

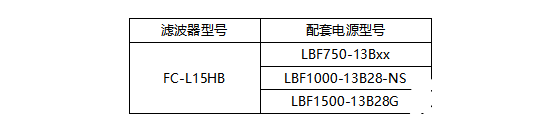

滤波器推荐我司配套电源见下表：

滤波器配套电源后EMI改善详细情况如下：

① FC-L15HB及推荐外围电路配套LBF750-13Bxx系列测试传导、辐射，满足 EN55032 Class A。

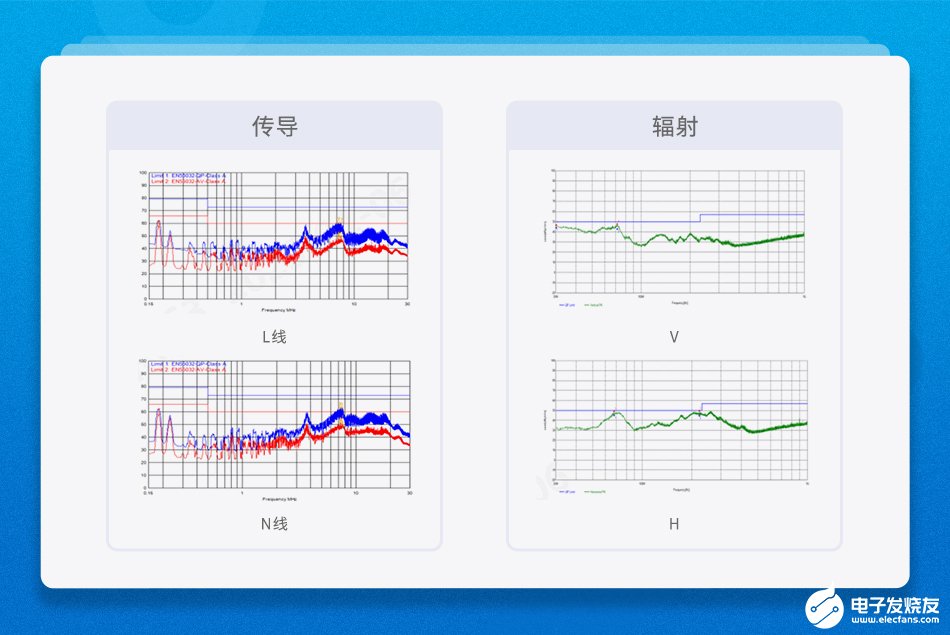

图3 配套LBF750-13Bxx使用时EMI抑制效果图



② FC-L15HB及推荐外围电路配套LBF1000-13B28-NS 测试传导、辐射，满足 EN55032 Class A。

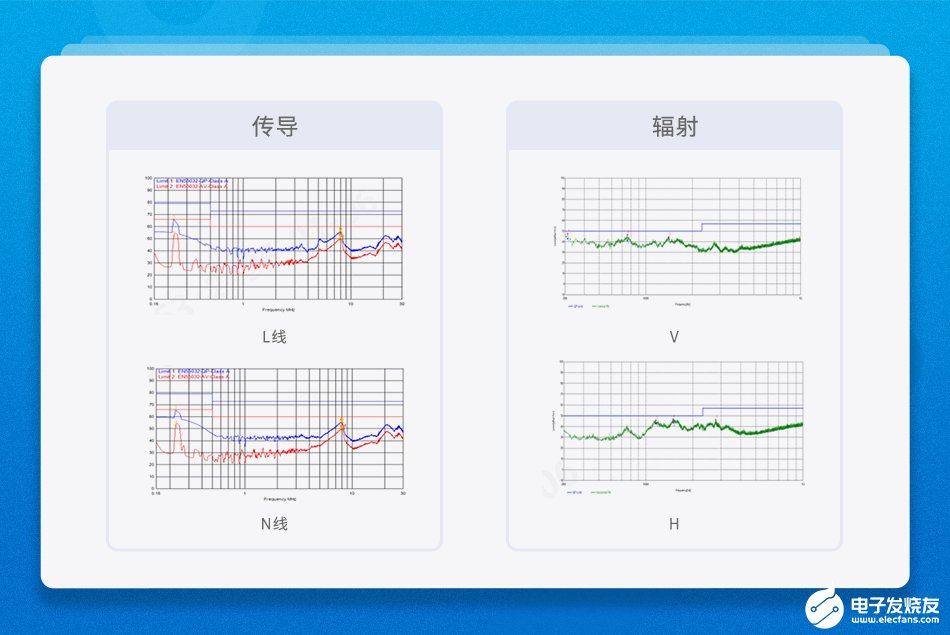

图4 配套LBF1000-13B28-NS使用时EMI抑制效果图



③ FC-L15HB及推荐外围电路配套LBF1500-13B28G测试传导、辐射，满足 EN55032 Class A。



图5 配套LBF1500-13B28G使用时EMI抑制效果图



4、符合安规标准

FC-L15HB符合安规标准EN62368，具有CE认证



三、产品应用场景

将 FC-L15HB 加装在金升阳 AC/DC 砖类电源的前端，可以提高电源产品 IEC/EN61000-4 系列及 CISPR32/EN55032 标准的 EMC 性能。可广泛应用于工控、通信、服务器、仪器检测、车载船载机载系统等领域。





四、产品特点

• 高共差模抑制能力（DM&CM＞60dB@550KHz）

• 高绝缘耐压2500VAC（L~PE, N~PE，漏电流<5mA，时间1分钟）

• 高浪涌抑制能力（可抑制浪涌线对线：±2KV； 线对地：±4KV）

• 宽范围工作电压（85~305VAC，120~430VDC）

• 超薄超小体积（外观尺寸63*60*14.5mm，大致为半砖电源尺寸大小）

• 符合安规标准EN62368/5000m
