功能性电刺激（FES）—神经假肢

功能性电刺激（Functional Electrical Stimulation, FES）:技术概述

FES由Liberson等人于1961年首次报道，最初通过脚踏开关控制腓神经刺激实现踝关节背屈，帮助患者行走，1962年正式命名为 “功能性电刺激”。经过六十余年发展，其应用已从简单步态辅助拓展至复杂上肢功能重建、呼吸调控等多领域，成为现代神经康复的核心技术之一。

功能性电刺激（Functional Electrical Stimulation, FES）是一种通过低频脉冲电流刺激神经肌肉组织，绕过受损中枢神经系统（如中风、脊髓损伤部位），人为激活肌肉收缩以恢复运动功能的康复技术。其核心原理在于利用神经可塑性，通过重复电刺激重塑神经通路，实现 “被动刺激” 向 “主动功能重建” 的转变。

神经生理学基础：

正常神经传导链：神经元通过动作电位传递信号至肌肉，触发收缩。

损伤后机制：中风或脊髓损伤导致运动神经元与中枢失联，FES直接刺激完整轴突，通过神经肌肉接头激活肌肉纤维。

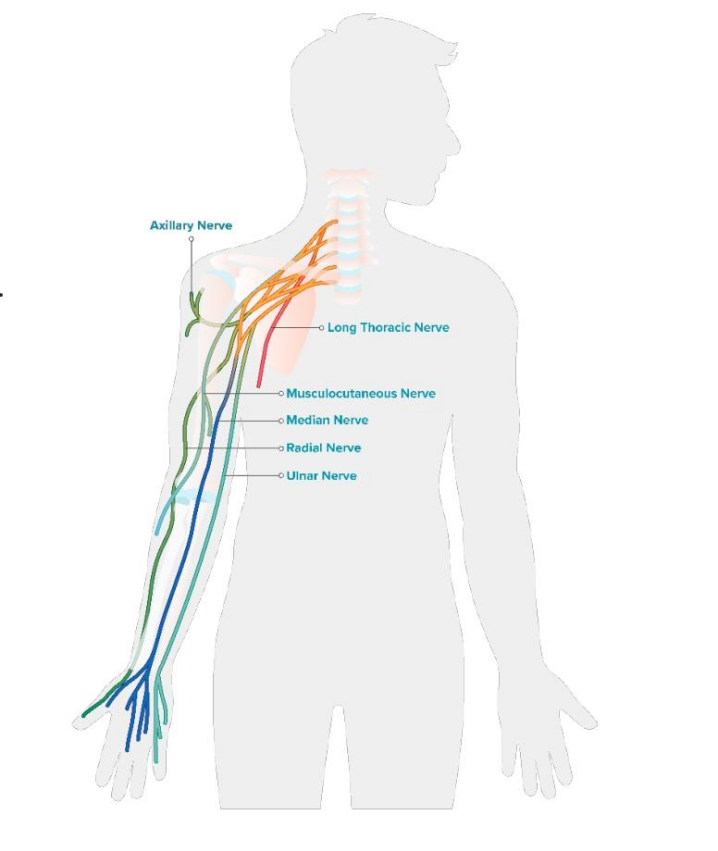

人体上肢神经解剖图

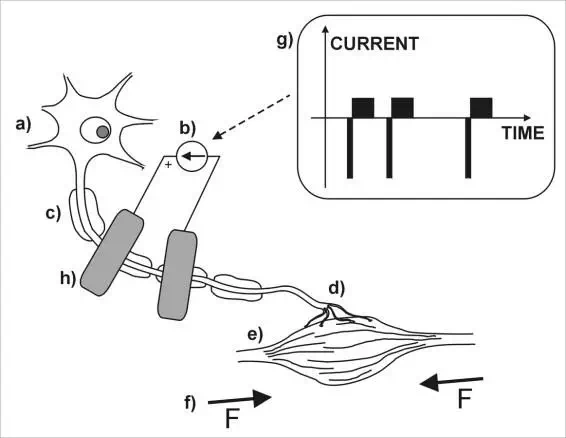

FES神经学原理

电刺激参数：

1.频率：理论上FES的频率为1~100Hz

2.脉冲：常在100~1000之间，多使用200~300。

3.占空比：大多数为1：1至1：3之间。

4.波升/波降：波升是指达到最大电流所需要的时间，波降是指从最大电流回落到断电时所需的时间，波升、波降通常取1~2s。

一般FES使用表面电极时，其电流强度在0mA~100mA之间。使用肌肉内电极时，其电流强度在0mA~20mA之间。

HUIYING

技术原理与系统组成

FES系统主要分为开放式和闭环式两大类，核心差异在于是否引入

生物信号反馈。

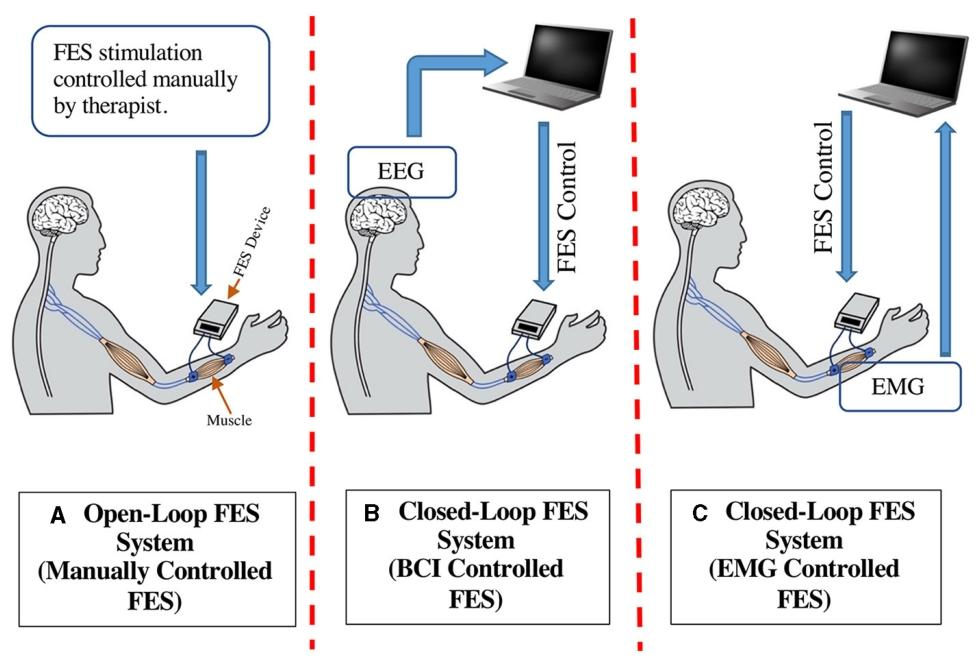

图1用于中风康复的功能性电刺激（FES）康复系统类型

A.开环FES系统；B.闭环FES系统（脑机接口-FES）；C.闭环FES系统（肌电图-FES）；

1. 开放式 FES 系统：手动预编程控制

工作机制：由治疗师手动设定刺激参数（如强度、频率、脉宽），通过预设模式激活目标肌肉。例如，在腕部痉挛治疗中，治疗师可通过2通道表面电极刺激腕伸肌，抑制屈肌痉挛（图1A）。

典型应用：用于早期康复或肌肉基础较弱的患者。一项研究通过8次定制化开放式FES训练，使22名患者中17人完成率超90%，证实其临床可行性。

2. 闭环式 FES 系统：生物信号驱动的智能反馈

脑机接口（BCI-FES）：

原理：通过EEG捕捉运动想象（MI）的脑电信号，转化为刺激指令。例如，患者想象手部抓握时，EEG信号经算法分类后触发FES刺激手指屈肌，同步结合VR场景引导训练。

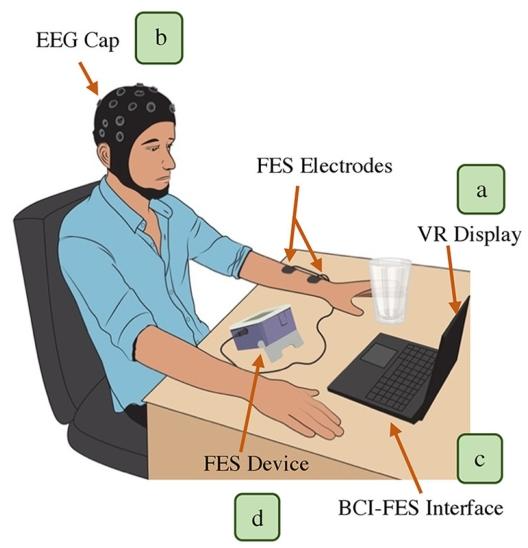

BCI-FES神经康复系统整体示意图

设备示例：商用系统RecoveriX通过16通道EEG电极采集信号，分类准确率达72.9%-95%，显著提升慢性中风患者FMA评分（Δ=3.5-21.0分）。

肌电控制（EMG-FES）：

原理：实时分析肌电信号，动态调整刺激强度。当患者主动尝试腕部伸展时，EMG传感器检测肌肉活动阈值，触发FES辅助完成动作，避免过度刺激导致的疲劳。

优势：相较于开放式系统，EMG-FES的FMA评分提升最高（Δ=14.14分），且能减少肌肉痉挛（MAS评分降低0.63-0.72）。

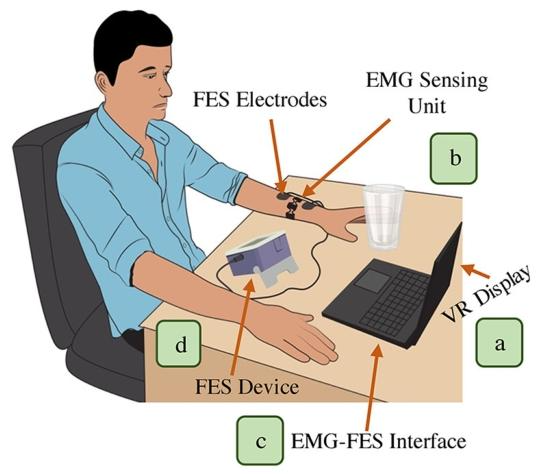

EMG-FES神经康复系统整体示意图

关键组件对比

HUIYING

应用领域：从临床康复到前沿创新

FES的应用已从单一肌肉激活拓展至多场景功能重建，覆盖神经系统疾病、运动医学及跨学科融合领域。

神经系统疾病康复

中风后上肢功能恢复：

手部抓握：BCI-FES结合VR游戏训练（如RecoveriX系统）可使患者在虚拟场景中通过想象控制抓握动作，治疗24次后，9-HPT测试（手指灵活性）提升30%。

腕部协调：EMG-FES系统（如MeCFES）通过实时肌电反馈，使32名患者的ARAT评分（上肢功能）提升3.0分，显著优于传统疗法（Δ=2.0分）。

脊髓损伤与多发性硬化：

植入式FES可帮助截瘫患者恢复站立能力。一项研究通过腰背部电极刺激，使慢性脊髓损伤患者的站立平衡时间延长至15分钟。

对于多发性硬化患者，FES可缓解肌肉萎缩，维持关节活动度，延缓功能衰退。

呼吸功能障碍：

主要用于脑血管意外、脑外伤、高位脊髓损伤所致的呼吸肌麻痹。用于控制和调节呼吸运动的FES系统为膈肌起搏器（EDP）。一对植入电极埋入双侧膈神经上（亦可用体表电极置于双侧颈部膈神经运动点上），与固定于胸壁上的信号接收器相连。控制器发出无线电脉冲信号，由接收器将其变为低频电流，经电极刺激膈神经，引起膈肌收缩。

运动医学与智能康复设备

假肢控制与外骨骼协同：

结合肌电信号的FES假肢可实现 “意念控制”。例如，截肢患者通过残肢肌电信号触发FES，控制义肢完成捏取动作，触觉反馈准确率达83%。

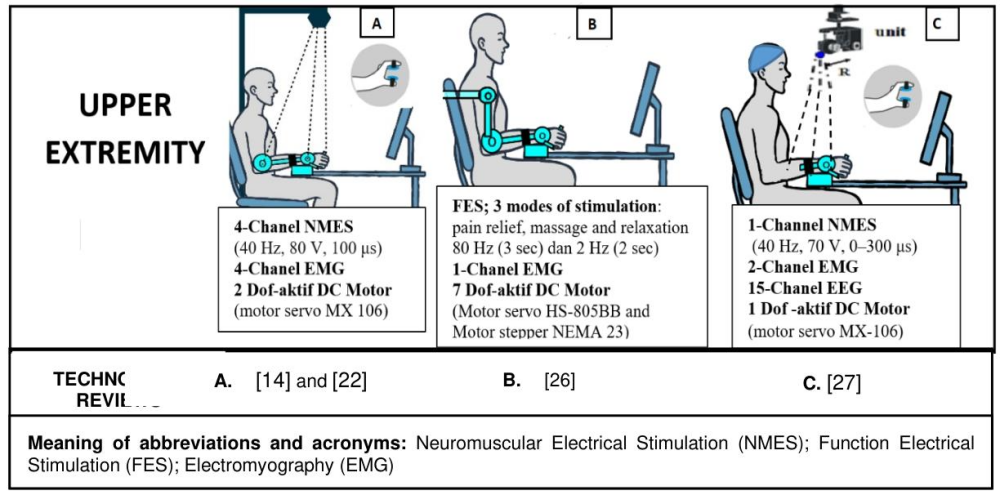

FES与机械臂集成设计示意图

FES与机器人外骨骼结合（如RETRAINER系统）可提供机械助力与电刺激双重支持。72名中风患者经25次训练后，ARAT评分提升11.5分，较传统疗法高15%。

前沿创新：VR 与柔性电子技术融合

虚拟现实（VR）沉浸式训练：

VR-FES联合疗法通过游戏化场景提升患者参与度。例如，患者在虚拟厨房中通过FES辅助完成端水杯动作，训练20次后，MAL评分（日常活动能力）提升40%。

柔性电极与可穿戴设备：

柔性电极阵列（如“e-sleeve”）贴合曲面皮肤，实现精准肌肉刺激。8名患者使用24电极阵列进行 “手指开合” 训练，动作误差降低至0.5°-0.8°。

临床数据对比：

HUIYING

总结：从实验室到临床的跨越

FES通过电信号与神经肌肉的精准交互，正在重新定义中风等神经疾病的康复边界。从早期的手动控制到如今的BCI/EMG闭环智能系统，其核心突破在于 “被动刺激” 向 “主动神经重塑” 的转变 。尽管仍面临个体适配与成本挑战，但随着VR、柔性电子与AI的深度融合，FES有望成为未来家庭康复的核心工具，让更多患者通过 “电子钥匙” 重启自主生活。

数据支持：截至2023年，全球已有超200项临床研究验证FES疗效，其中闭环系统在慢性中风患者中的功能恢复率较传统疗法提升40%-60%。随着跨学科技术的迭代，FES正从 “辅助工具” 迈向 “神经再生引擎”，为千万患者开启康复新可能。

HUIYING

回映产品

手持式功能性电刺激仪 FES

该设备基于功能性电刺激（FES）技术，通过 低频脉冲电流（1–100Hz） 刺激目标神经或肌肉，绕过受损的中枢神经系统（如中风、脊髓损伤部位），直接诱发肌肉收缩，以恢复或辅助运动功能。该手持式FES设备通过 精准电刺激+智能反馈，为神经损伤患者提供非侵入、可定制的运动功能重建方案，覆盖从临床到家庭的康复需求。其核心价值在于 “替代-训练-重塑” 三重作用：短期替代瘫痪肌肉，中期促进神经可塑性，长期恢复自主运动功能。
适应症:

该设备适用于 神经系统损伤导致的运动功能障碍，主要临床应用包括：

1.中风康复

上肢功能重建：辅助手部抓握、腕部伸展（如改善勺子握持能力）。

下肢步态训练：纠正足下垂（如刺激腓神经实现踝背屈）。

2.脊髓损伤（SCI）

肌肉激活：预防废用性萎缩（如股四头肌电刺激维持肌力）。

膀胱功能管理：刺激骶神经根改善排尿（需专业配置）。

3.多发性硬化（MS） & 脑瘫（CP）

痉挛管理：通过拮抗肌刺激抑制异常肌张力（如腕屈肌痉挛缓解）。

4.运动医学

术后肌肉再训练：如膝关节置换后股四头肌激活。

回映手持式功能性电刺激FES设备示意图

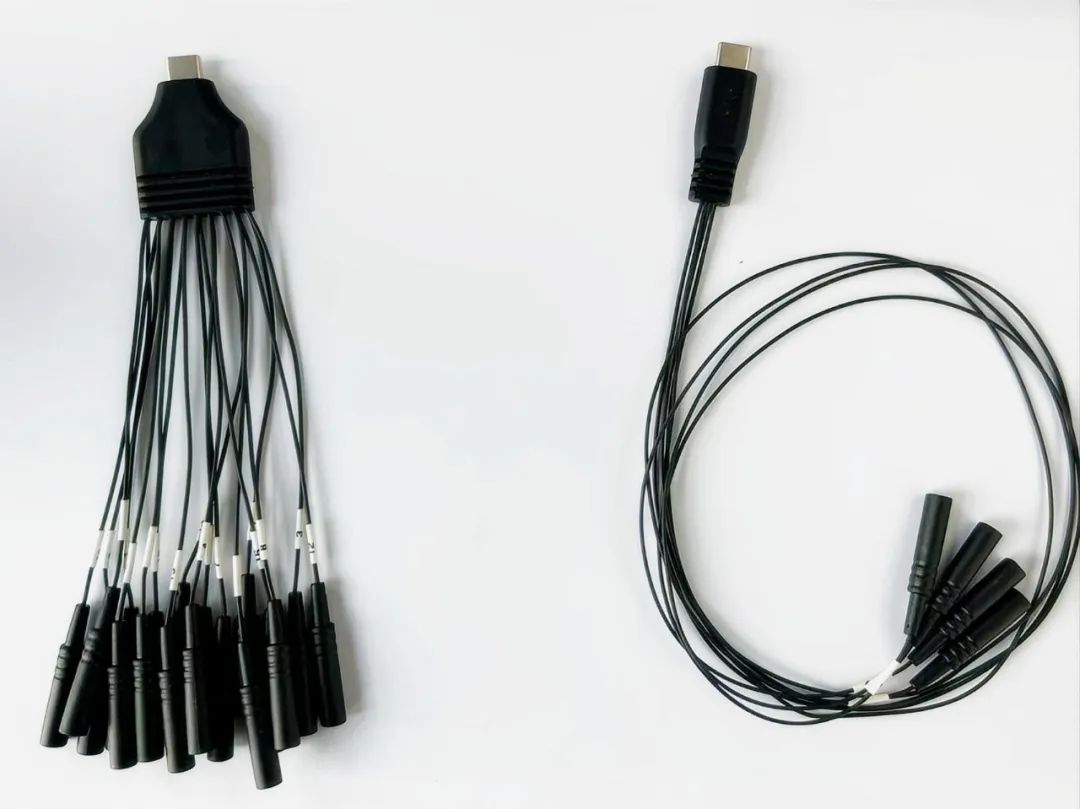

回映自研type-C转生物电极示意图

基本参数

幅值：0~80mA

频率：1~100Hz

脉宽：0~1000us

淡入淡出时间：0~4s

通断比：1:5 ~ 1:1

刺激时间：0~30min

脱落检测：通过实时阻抗检测分析电极脱落状态确保刺激有效性；
