ATA-7020高压放大器基于数字微流控的即时凝血检测

实验名称：基于数字微流控的即时凝血检测技术

研究方向：通过电压驱动血液液滴，检测血液液滴在运动过程中发生的变化。本实验中通过设置不同的电压组别来控制血液液滴的运动情况，确定合适的电压驱动情况。

测试设备：ATA-7020高压放大器、信号源等。

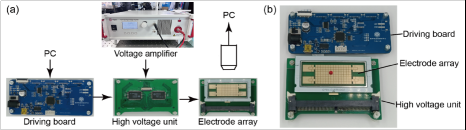

图1：实验框架图

实验过程：

1.通过上位机控制程序，发送信号给控制模块，控制模块控制PCB板上高低电平的转换，高压电源直接提供给PCB电极高压；

2.ATA-7020放大器提供不同组别的高压电源，本实验中提供150V-300V的电压，来验证液滴的驱动情况；

3.设置不同电压组别控制血液液滴运动，观察液滴的运动速度，确定合适的液滴运动速度进行后续的实验操作；

实验结果：

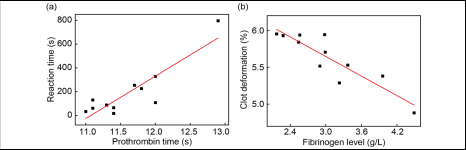

图2：实验结果

1.经过液滴驱动实验验证可知，设置200、230、260、290V四组电压组别实验，200V以下实验组液滴无法正常驱动，290V电压组容易造成液滴击穿装置损坏，根据实验要求，我们选择230V的驱动电压进行后续实验。

2.液滴实验验证之后，进行血液液滴实验测试，通过检测血液液滴在运动过程中的长度和速度的变化，将收集到的数据进行处理，得到实验中分析到的数据RT(凝血反应时间)和凝块变形能力(Clotdeformation)与临床上金标准进行相关性分析；

3.经相关性分析，实验中凝血反应时间和凝块变形能力与临床上凝血四项中的凝血酶原时间和纤维蛋白原浓度有强相关性，有望研发出一种用于即时诊断的凝血装置。

高压放大器推荐：ATA-7020

图：ATA-7020高压放大器指标参数
