基于灵动微MM32F3270微控制器的监护仪

监护仪是各类医用电子仪器中应用极为普遍的一种。监护仪不仅可以提高护理工作的效率，更重要的是，它为更全面、更准确的掌握患者病情，提高医疗服务质量提供了更可靠的保障。

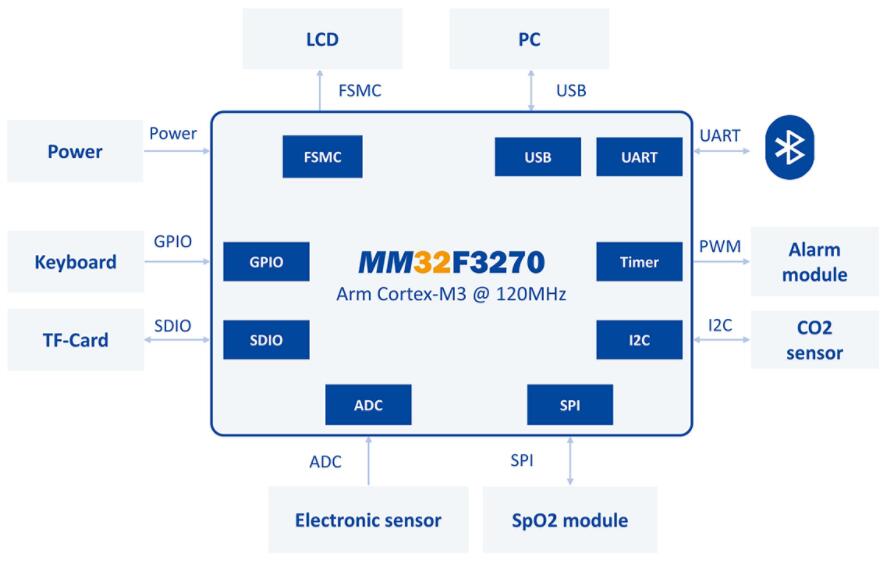

基于灵动微MM32F3270微控制器的监护仪：
-信号采集：通过电极和传感器拾取人体生理参数信号，并将光、压力等其它信号转化为电信号，通过ADC或者通信口接收采集的数据
-模拟处理：通过模拟电路对采集的信号进行阻抗匹配、过滤、放大等处理，高精度ADC进行信号采集
-数字处理：这一部分是现代监护仪的核心部分，主要由模数转换器、微处理机、存储器等组成。其中由模数转换器把人体生理参数的模拟信号转化为数字信号，由存储器存储操作程序、设置信息和临时数据（如波形、文字、趋势等），微处理机则接收来自控制面板的控制信息，执行程序，对数字信号进行运算、分析和存储，并控制输出，同时协调、检测整机各个部分的工作
-信息输出：显示波形、文字、图形，启动报警和打印记录

MM32F3270

规格：

使用高性能的Arm®Cortex-M3为内核的32位微控制器，最高工作频率可达120MHz，内置512KBFlash，128KBSRAM高速存储器，丰富的I/O端口和多种外设。3个12位的ADC、2个12位的DAC、2个比较器2个16位通用定时器、2个32位通用定时器、2个16位基本定时器和2个16位高级定时器，2个I2C接口、3个SPI接口、3个I2S接口和8个UART接口，1个USBOTG全速接口，1个CAN接口，1个SDIO接口，工作电压为2.0V-5.5V，工作温度范围（环境温度）-40℃-85℃工业型和-40℃-105℃扩展工业型（后缀为V），多种省电工作模式支持低功耗应用的需求，提供LQFP144、LQFP100、LQFP64、LQFP48和QFN40封装。更多方案详情及样品测试、技术支持联系官方代理英尚微电子。

应用特色：

-LCD显示器、实时时钟、保存数据和执行ECG算法等组成

-高效运算单元，能够处理快速处理ECG算法

-能够将数据转换成心电图波形，实时显示在LCD显示器或通过USB传输到PC

-抗干扰能力强，高可靠性适
