基于双极霍尔开关AH402F的电子血压测量仪应用

电子血压测量仪的血测量一般分为两种，传统的听诊法和示波法（即振荡法），电子血压计是利用现代电子技术与血压间接测量的原理来进行测量血压的医疗设备，随着人们自我健康意识的提高，电子血压计已经成为家庭自测血压的主要工具。 电子血压测量仪由袖带、测量系统和显示面板等组成。为了避免因人为出现的漏气导致测量结果不准确的现象，常在测量仪主机中安装霍尔传感器来进行位置监测，霍尔在电子血压计中主要起到位置检测的作用。

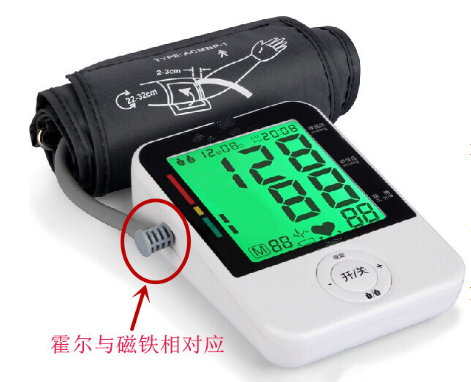

在测量过程中，气袖需要固定在手臂某一位置上，在测量仪上连接好输气管，增压泵通过输气管进行充气，血压仪开始工作。在输气管插头部分固定一块小型磁铁，在血压测量仪对接插口的位置安装霍尔传感器，这样一来可以很好的监测输气管是否插装到位，增压泵能否正常输气等。当霍尔传感器检测到漏气现象时会向血压仪主机发出信号，这时电子血压计就会发出报警信号，以便于测量的人及时调整。

电子血压测量仪经常被用到的是全极霍尔，例如中科阿尔法的AH402F磁阻全极霍尔，这颗芯片体积小，便于隐藏安装，较高的灵敏度能够提供准确而稳定的磁开关点，功耗极低可以满足电池供电，响应速度也是非常快的，非常适合应用于电子血压测量仪中。

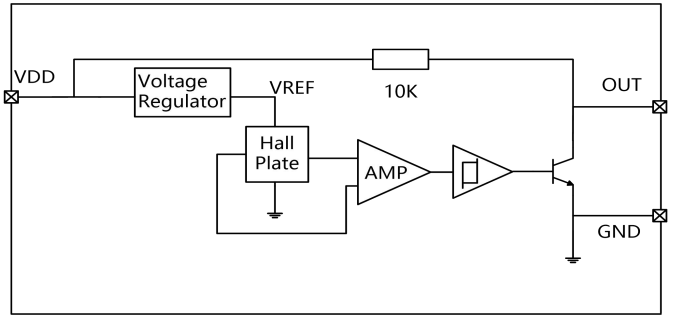

功能框图 AH402F是一款耐高压双极霍尔开关芯片，采用高压bipolar工艺制程。该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式：输入磁感应强度，输出为数字电压信号。

• 工作电压：3.0V~60V • 过压保护能力：80V

• ESD性能：±4kV

• 集电极开路输出

• 电源引脚反向电压保护

• 可驱动电流最大30mA

• 输出内置10KΩ上拉电阻

• 工作温度范围：-40℃~15℃

该芯片具有可耐高电压冲击，具有极强的抗噪能力；适用于各种电子消费类、汽车和工业控制等领域。提供TO92S和SOT23-3L两种封装形式，且封装都符合RoHS标准。
