随着现在的用户开始越来越关心自身健康，在各类电子产品上，加上生命体征监测的功能已经屡见不鲜，同时 TWS 在日常生活中的使用也越来越多，TWS 上的生命体征监测是未来 TWS 发展的一个大趋势。

该方案是基于 ams OSRAM AS7056 Sensor Board 方案，可以搭配主控芯片和第三方算法计算心率血氧，在 TWS 中使用，方案中包含 AFE AS7056、Multi Chip LED SFH7015、VCSEL PLPVYL1940A_E、PD SFH 2704，方案中添加了 LDO SMG2036S-1.8 和 Level Shift SGM4574YUQN12G/TR，可搭配 3.3V 或1.8V通讯电平的主控。

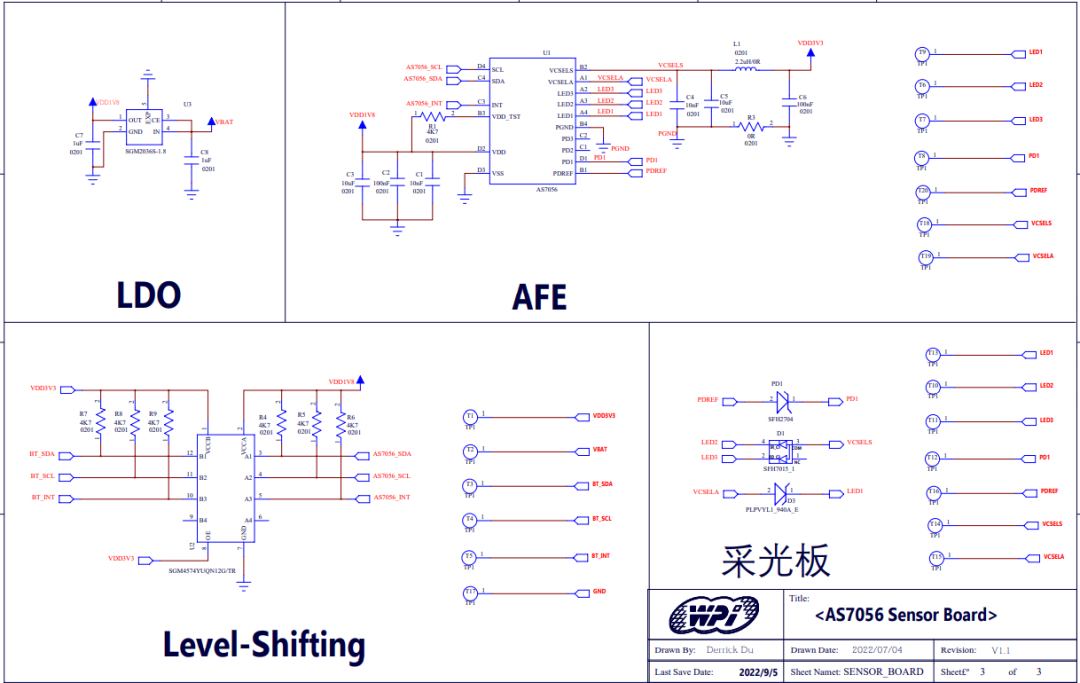

方案的硬件设计如下所示：

通过方案板子采集耳朵 PPG 信号如下图所示：

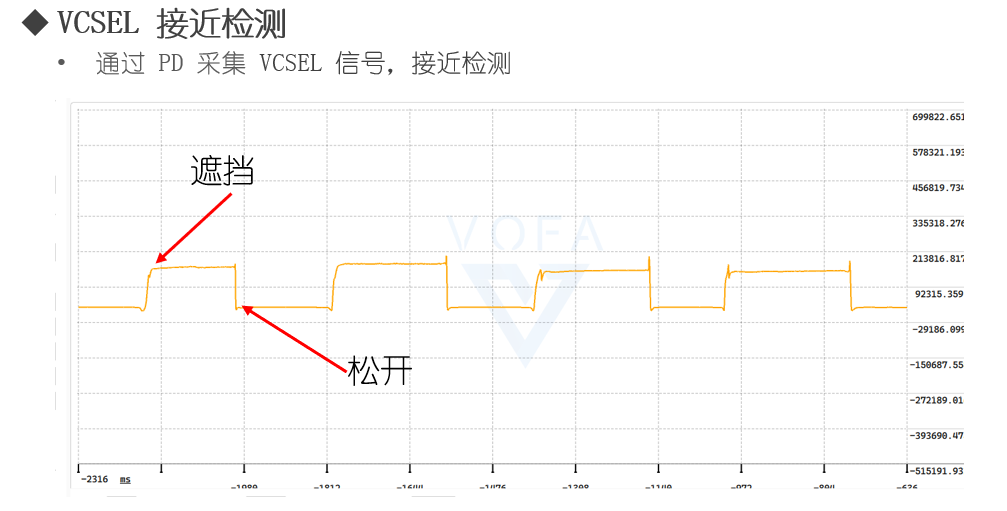

通过方案板子 VCSEL 做接近检测如下图所示：

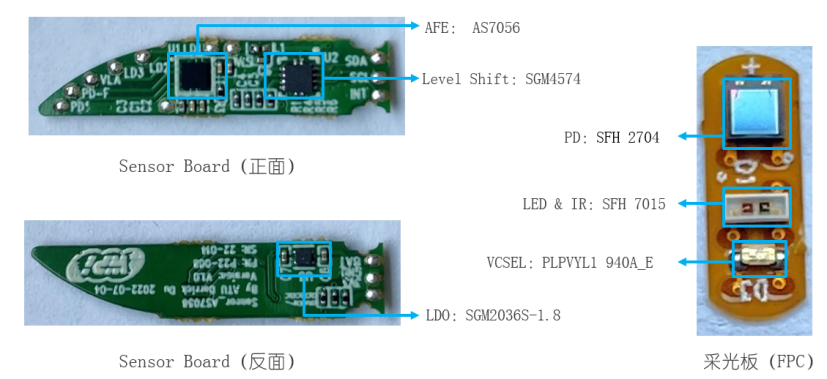

►展示板照片

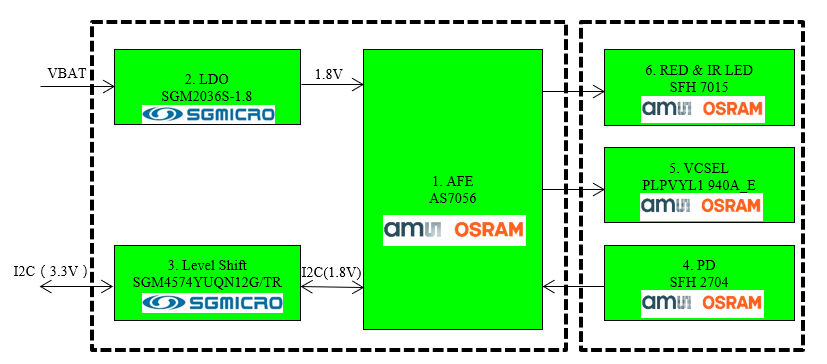

►方案方块图

►核心技术优势

1. ADC resolution：20 bits;

2. FIFO 大小 1.5 kByte;

3. 1 个 PD + 1 个多芯片发光二极管，体积小;

4. 支持两路同步采样序列（可配置不同采样频率）;

5. VCSEL 可做接近、入耳检测;

►方案规格

1. 支持 1.8V、3.3V 的 IO电平 ;

2. 支持 AGC调节LED电流;

3. 支持 I2C 通讯
