血氧仪丨按键静电保护方案

近日，血氧仪产品迅速走俏。对于一些家庭来说，血氧仪能帮助其判断是否缺氧。在使用过程中，我们的身上和周围带有很高的静电电压。静电的危害对血氧仪的按键部位有重大影响，静电能直接影响血氧仪产品的电气性能甚至使用寿命，因此按键部位的防静电是非常有必要的。

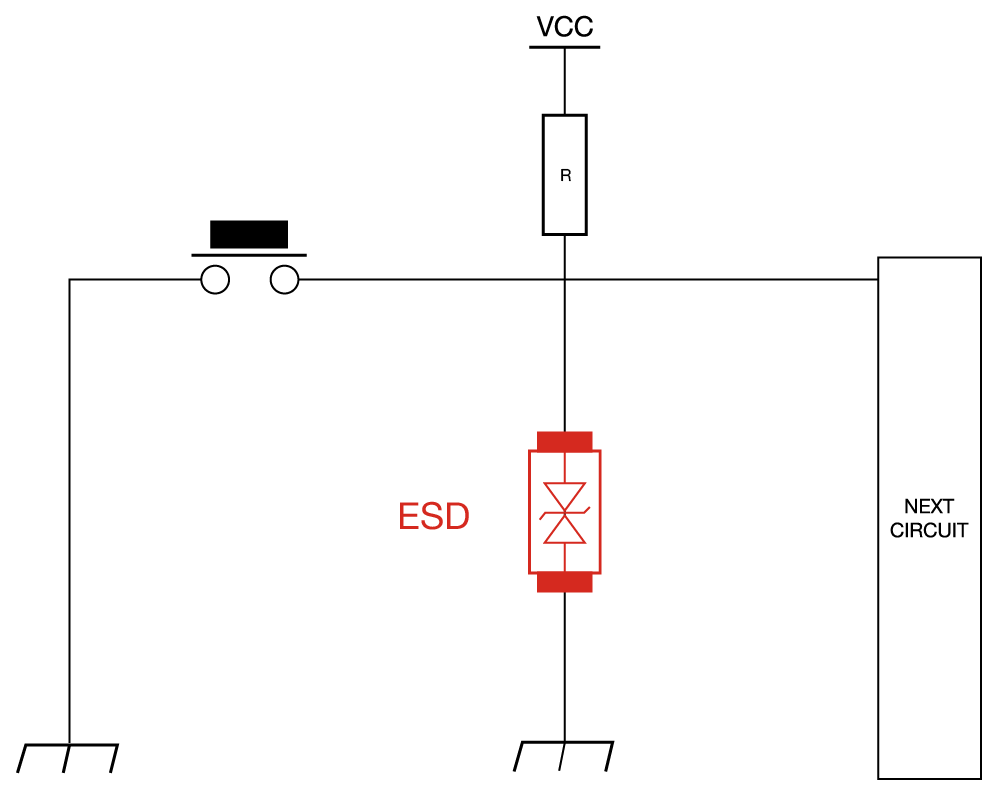

按键静电保护方案

本方案采用双向ESD静电保护管，对控制线路提供静电放电保护，旨在保护抗过压寄生敏感系统以及瞬态事件。

产品推荐

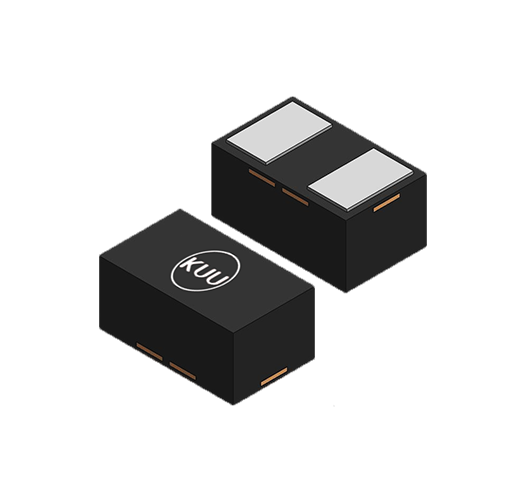

KPESD5V0S1BL

DFN1006

Vrwm：5V

Vc：15V

Cj：15pF

KPESD5V0A1BL

DFN1006

Vrwm：5V

Vc：25V

Cj：0.5pF

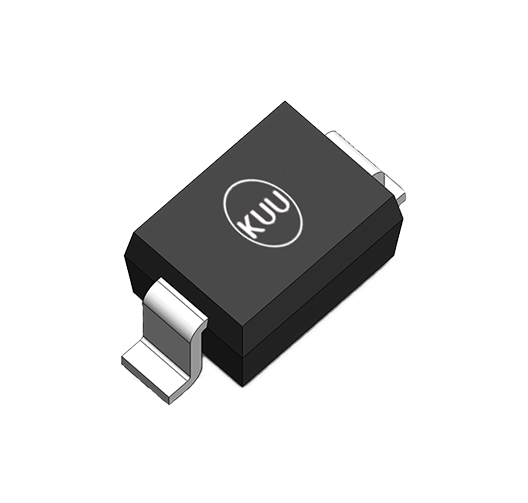

KPESD5V0L1BA

SOD-323

Vrwm：5V

Vc：16V

Cj：15pF

KPESD15VS1BA

SOD-323

Vrwm：15V

Vc：38V

Cj：68pF

KPESD36VS1BA

SOD-323

Vrwm：36V

Vc：75V

Cj：35pF
