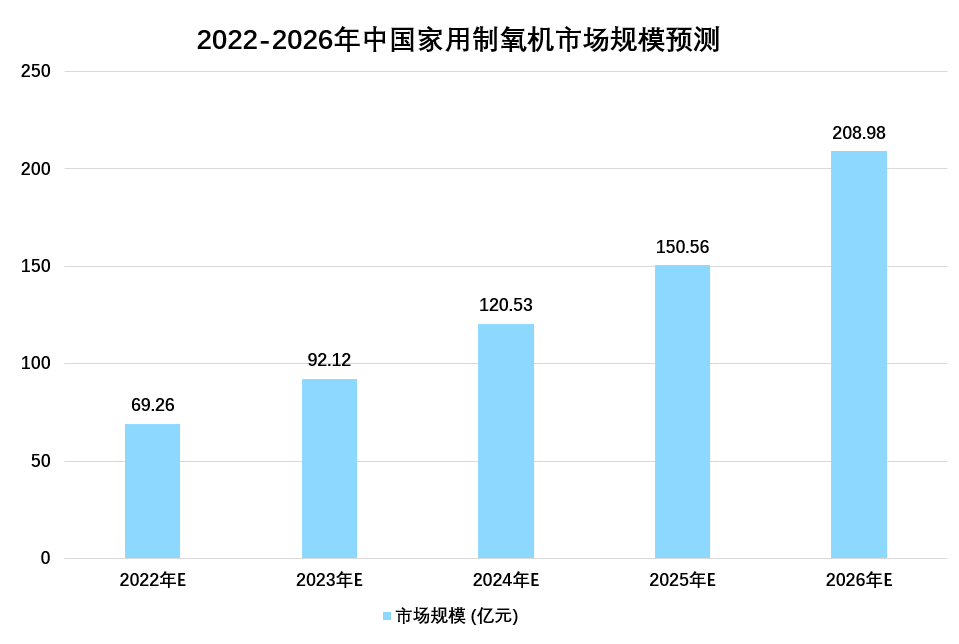

老年群体对养老、医疗、社会服务等方面需求越来越大，吸氧对于缓解和预防老年人心脑血管疾病、呼吸系统疾病具有良好的效果，家用制氧机可以保证老年人每天能吸到充足的氧气。据研究机构报告显示2022年至2026年，国内家用制氧机市场规模预计将从69.26亿增加至208.98亿元，市场需求量不断增加。

矽力杰制氧机解决方案

Silergy Oxygenerator Solution

矽力杰制氧机解决方案可提供高性能，高可靠性的电池充电芯片，PD协议芯片，DC/DC转换芯片等方案。

1

电池充电芯片

SQ6961

具有低Iq电源路径管理的2A开关充电器

◆ 极少的电池泄漏电流和支持航运模式

◆ 高效2A降压充电器

♢输入电压范围：3.8V~14V

♢可编程IDPM/VDPM用于支持USB和适配器

♢4V~4.5V可调节充电电压

♢支持NVDC电源路径管理

◆ 最大1.2AOTG输出电流

◆ 最大350mA在BOOST1和BOOST2通道

♢1.6V~6V可调节输出电压

♢在LDO模式下最大200mA限流

♢在全开模式下最大350mA限流

◆ 全BATFET控制来支持航运模式，唤醒和系统重置

◆ 高达8A电池放电电流

◆ 安全

♢电池温度感应用于充电和升压模式

♢电池充电安全定时器

♢热度调节和热关断

♢输出/系统过压保护

♢MOSFET过流保护

◆ 紧凑型封装：QFN4x4-32

SY6969

带电源路径管理的多节Buck-Boost充放电控制器

◆ 工作电压: 3.5V~25V

◆ 通过大范围输入源为电池充电1~4s

◆ 驱动具有单电感的双向4开关Buck-Boost

◆ 开关频率: 800/1200kHz

◆ SMBus控制装置

◆ 1-4节电池

◆ 精准的功率/电流监测

◆ NVDC电源路径管理

♢适配器满载时电池补充系统

♢补充模式下的电池 MOSFET 理想二极管操作

◆ 用于提高系统电源效率的直通模式(PTM)

◆ I2C控制

◆ 支持电池LEARN功能

◆ 可调节输入电流限制(AICL)提取最大输入功率

◆ 主机控制接口用于灵活系统配置

◆ 高精度电压/电流调节和监控

◆ 紧凑型封装: QFN4×4-32

2

PD协议芯片

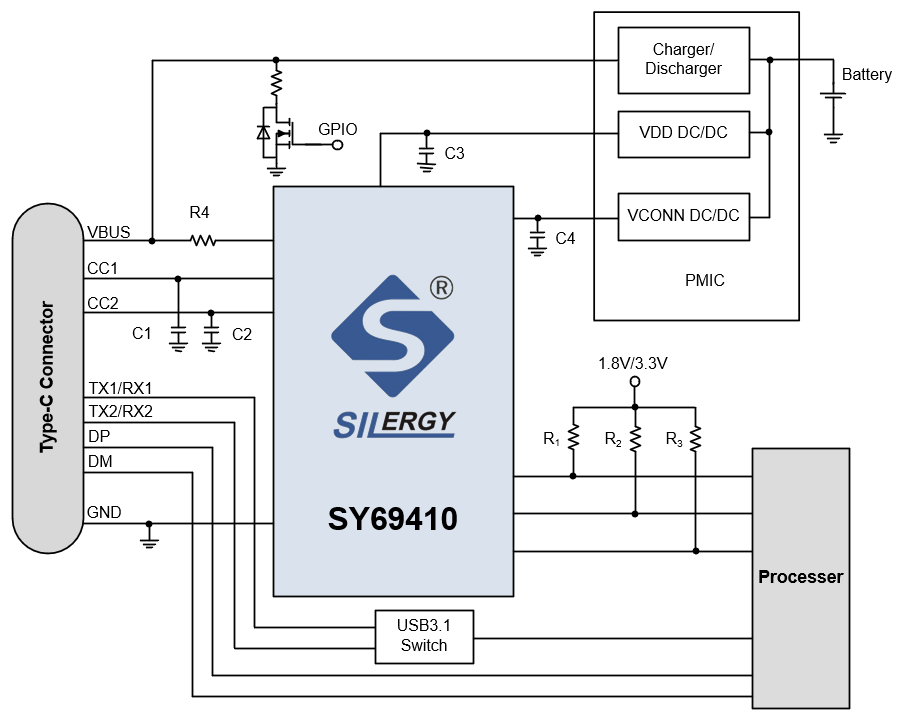

SY69410

USB Type-C端控制器

◆ 带I2C接口的USB PD3.0 PHY

◆ 设置电流预警和检测功能

◆ 有源电缆检测

◆ 电缆方向检测

◆ 支持BIST模式

◆ 支持VBUS检测

◆ 支持VCONN电源控制

◆ VCONN过压保护，短路保护和可编程过流保护

◆ 低功耗

◆ VDD范围：3~5.5V

◆ 热关断

◆ 紧凑型封装: CSP1.29×1.25-9

3

DC-DC转换芯片

SQ20953

30V/3A Buck

◆输入电压: 4.5-30V

◆内置低导通电阻开关: 110/70mΩ

◆内部补偿

◆内部1ms软启动实现浪涌限流

◆可调开关频率范围: 0.5M~2.5MHz

◆3A输出电流能力

◆1.5％0.6V基准电压精度

◆低静态电流

◆逐周期峰值限流

◆短路保护

◆热关机和自动恢复

◆符合RoHS标准且无卤素

◆紧凑型包装：TSOT23-8

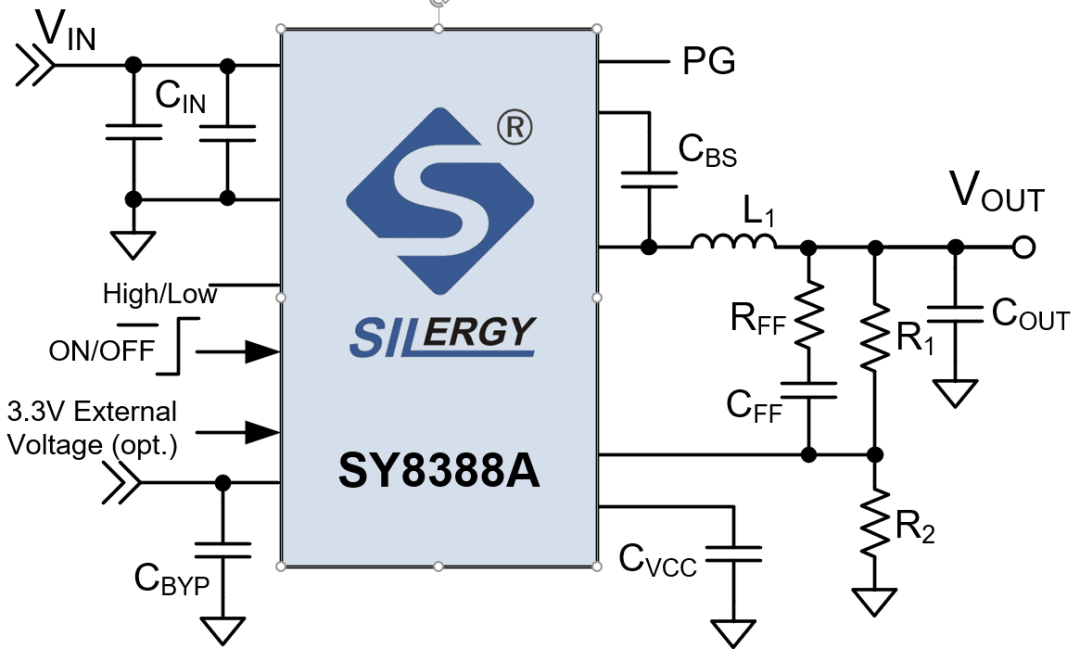

SY8388A

24V/8A Buck

◆内置低导通电阻开关: 20/10mΩ

◆宽输入电压: 4.5-24V

◆集成旁路开关: 1.5Ω

◆ PWM架构实现快速瞬态响应

◆内部软启动实现浪涌限流

◆准恒定频率: 600kHz

◆可调输出电压应用

◆ 输出电流:8A

◆±1％内部基准电压

◆PFM/USM可选轻载运行模式

◆电源正常指示器

◆逐周期峰值/谷值限流保护

◆ILMT可编程的谷值限流阈值

◆自动恢复模式输出过压保护

◆自动恢复模式过温保护

◆输入欠压锁定

◆符合RoHS标准且不含卤素

◆紧凑型封装: QFN2.5×2.5-16

SY8386A

24V/6A Buck

◆内置低导通电阻开关: 38/19mΩ

◆宽输入电压: 4.5-24V

◆集成旁路开关: 1.2Ω

◆ PWM架构实现快速瞬态响应

◆内部软启动实现浪涌限流

◆准恒定频率: 600kHz

◆可调输出电压应用

◆ 输出电流:6A

◆±1％内部基准电压

◆PFM/USM可选轻载运行模式

◆电源正常指示器

◆逐周期峰值/谷值限流保护

◆ILMT可编程的谷值限流阈值

◆自动恢复模式输出过压保护

◆自动恢复模式过温保护

◆输入欠压锁定

◆符合RoHS标准且不含卤素

◆紧凑型封装: QFN2.5×2.5-16

SY8156I

18V/6A Buck

◆输入电压范围：4.5-18V

◆内置低导通电阻开关: 29/19mΩ

◆输出电流:6A

◆400kHz开关频率最大程度减小

外部元件尺寸

◆PWM架构实现快速瞬态响应

◆内部软启动实现浪涌限流

◆逐周期峰值/谷值电流限制

◆打嗝式输出短路保护

◆热关断保护，自动恢复功能

◆输出自动放电功能

◆紧凑型封装: TSOT23-6

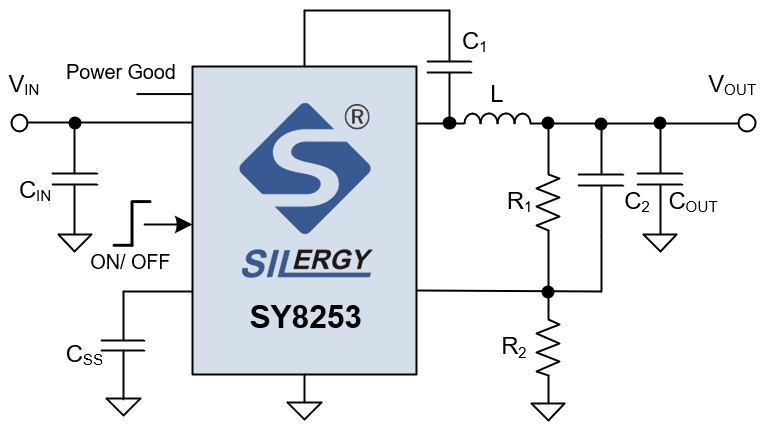

SY8253

18V/3A Buck

◆输入电压范围：4.5-23V

◆内置低导通电阻开关: 105/50mΩ

◆ 输出电流: 3A

◆ 开关频率:500kHz

◆ PWM架构实现快速瞬态响应

◆逐周期峰值限流

◆内部软启动实现浪涌限流

◆打嗝式短路保护

◆±1.5％ 0.6V基准电压精度

◆紧凑型封装: TSOT23-6
