基于T5L0的上臂式电子血压计方案

电子血压计工作原理

电子血压计是利用现代电子技术与血压间接测量原理进行血压测量的医疗设备，大多采用示波法原理测量血压。家用的便携式血压计主要由MCU、显示面板、气压传感器、袖带、气泵、电池等构成，其工作原理是根据气袖在减压过程中动脉血管内血压的波动变化，计算出收缩压、舒张压、平均动脉压。

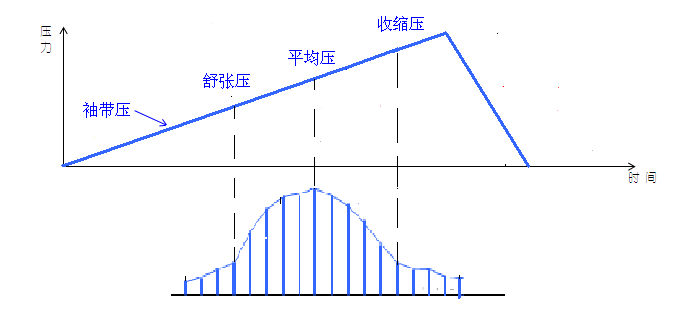

1.1电子血压计工作原理

迪文电子血压计方案

整个方案采用T5L0作为整机血压测量显示的控制中心，通过自带温度补偿的CFSensor压力传感器XGZP6829D040KPG监测动脉血管内血压的波动变化，转换为频率，经滤波算法处理，计算出收缩压、舒张压、平均动脉压，并驱动4.3寸800*480分辨率液晶面板显示血压值和脉搏数，自动语音播报测量结果。

方案特点

• 数据精准：采用滤波算法，精准计算收缩压和舒张压值。显示精度1mmHg(0.133Kpa)；
• 智能加压：内置24位高精度数字气压传感器，精确控制压脉带的充气与放气，有效消除测量伪差；
• 语音播报：支持音量调节，可全程自动语音播报测量结果；
• 大存储：支持双人使用与历史查询，可存储每人800组历史记录；
• 界面元素丰富：DGUS II界面零代码二次开发，可实现血压值实时曲线显示、高低压预警及亮度调节等用户界面显示效果；
• 充电式：内置可充电锂电池，搭配Mini USB充电接口，充电方便，无需更换电池。

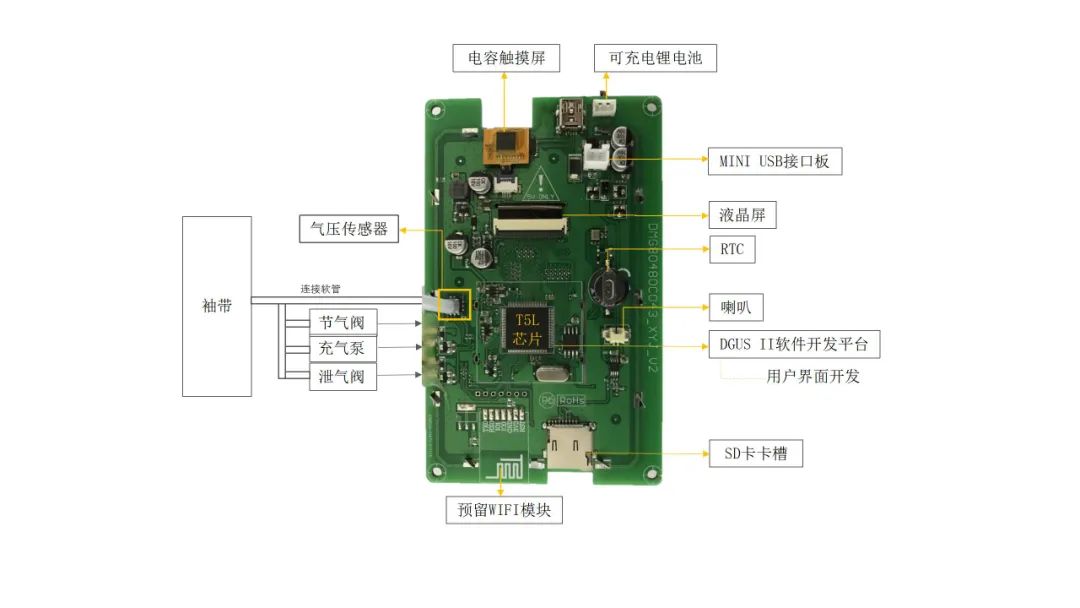

1.2 迪文电子血压计方案实物

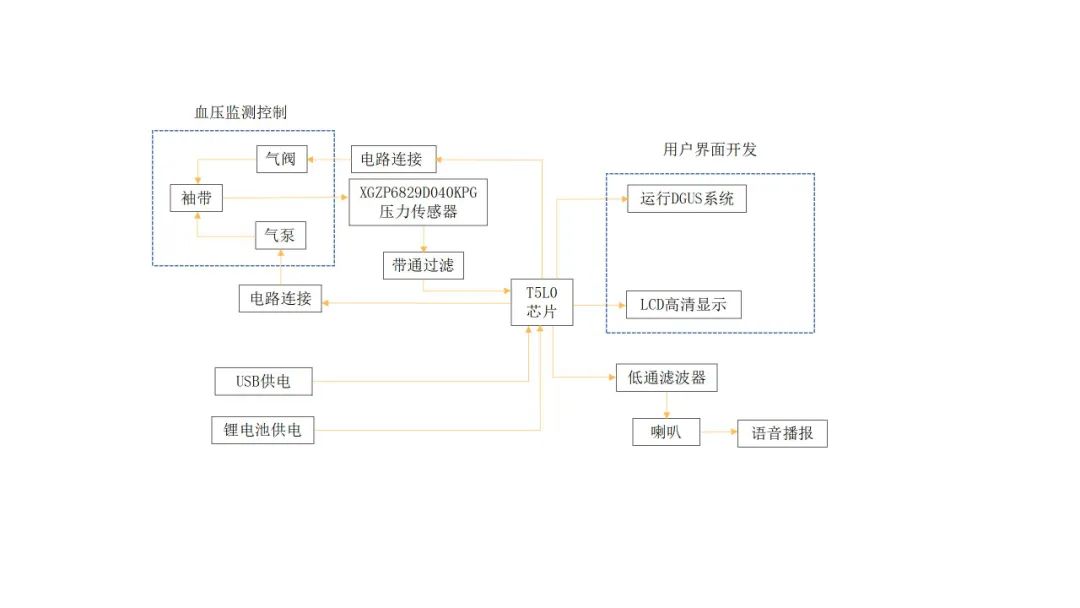

1.3 迪文电子血压计方案框图

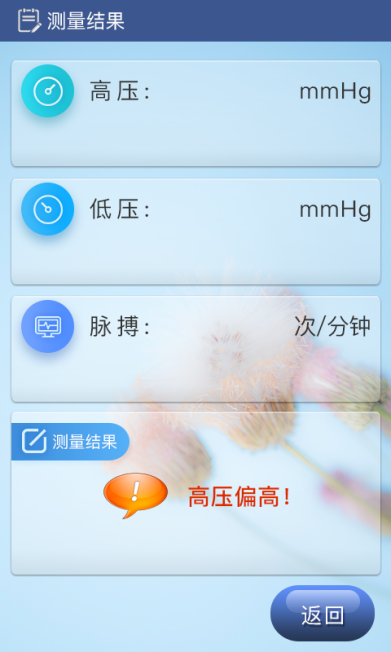

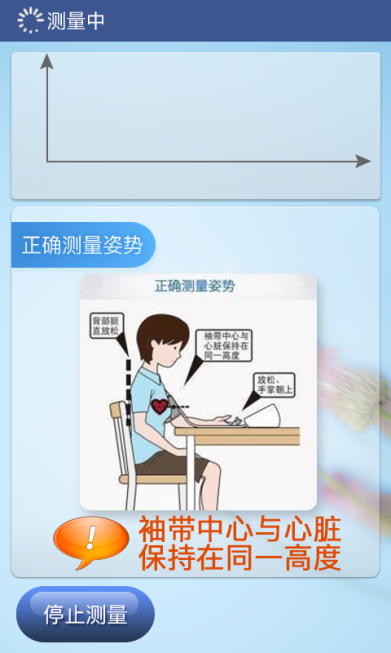

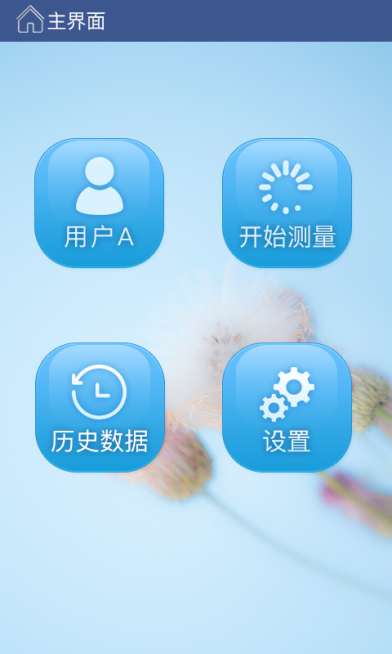

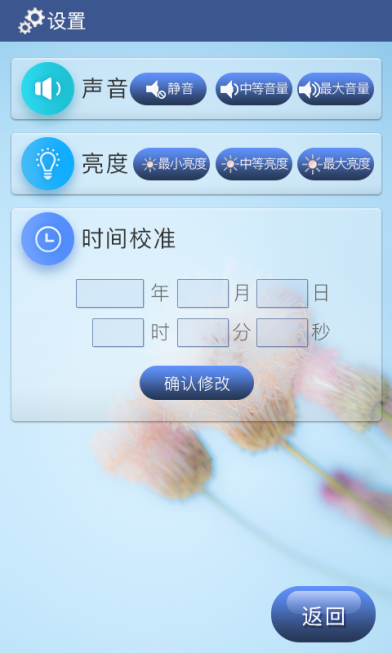

1.4 用户界面示例
