基于AT32 MCU的血压计应用解决方案

传统设备数据传送依靠有线USB将信息传输至主机，经常面临多条线材摆放凌乱、布线空间及操控范围受限等问题。基于科技革新速度不断加快、技术推陈出新，IoT概念普及化，多数设备已由有线逐渐转变为无线。

雅特力超值型AT32F415与无线型AT32WB415系列采用强大的32-bit ARM Cortex-M4内核，在SoC单芯片系统上，整合多种通讯接口，如USB OTG、UART、SPI、I2C、SDIO等，搭配RF射频进行信息传输，实现USB HID无线传输功能，无须额外安装驱动程序，即可帮助用户快速完成信息传送和保持文件完整性。本文将以客户实际应用案例「血压计导入AT32F415/AT32WB415系列MCU连接USB HID应用」为例，介绍AT32 MCU在USB HID上的应用。

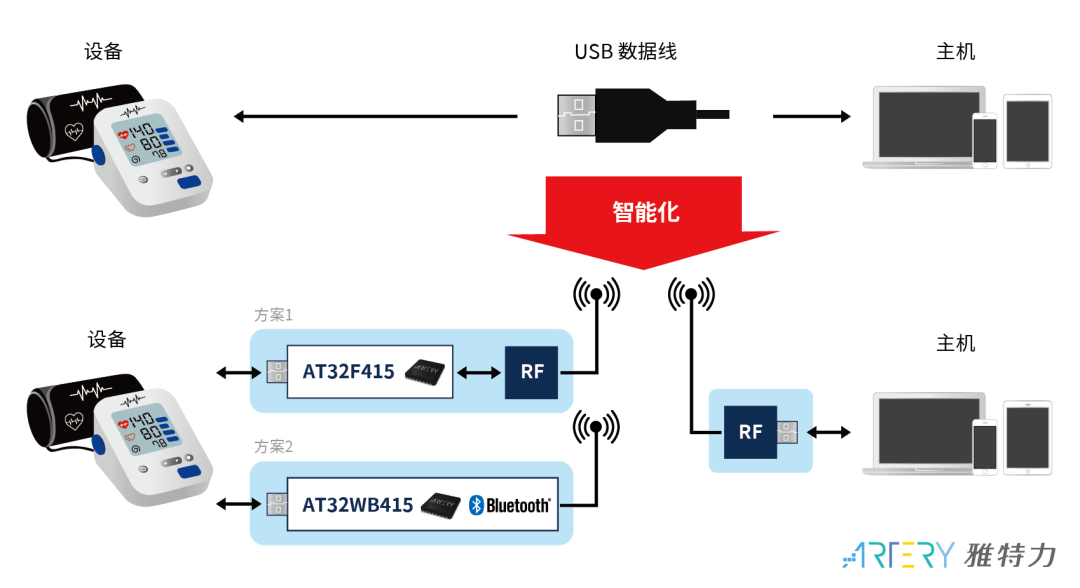

AT32 MCU提供一个高精度、高性价比的血压计应用解决方案，当血压计测量脉搏率、收缩压和舒张压时，压力传感器精确检测到血压信号强度，如下图所示。血压计量测信息传送情境对照图：

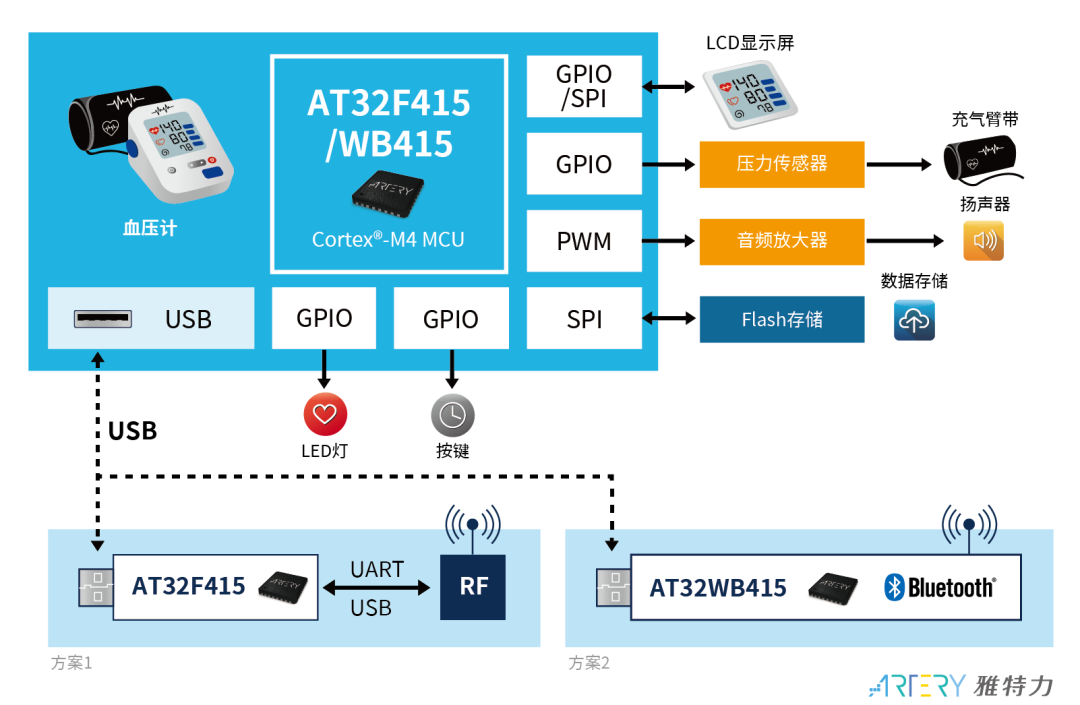

导入AT32 MCU搭配RF射频实现无线传输

AT32F415 / AT32WB415系列连接USB HID应用方案特点

采用ARM Cortex-M4内核，主频高达150MHz，内建大容量256KB Flash和32KB SRAM，并提供软件开发工具，以便进行产品系统校正、更新和储存用户信息。

支持UART、SPI、I2C、SDIO、USB OTG、CAN多种通讯界面，同时搭配RF无线射频组件，支持蓝牙无线传输功能(适用AT32WB415系列方案二)，实现智能应用与产品功能价值。

AT32F415 / AT32WB415系列导入血压计产品附加优势

支持12位高精度ADC及CMP，从压力传感器采集信号中分辨袖带和脉搏波信号，精准提取脉搏波信号，经滤波电路后，透过A/D转换电路，输出至CPU，无须添加额外组件，大幅降低开发成本和缩短量产时程。

支持高速GPIO/SPI驱阿动LCD显示屏，流畅显示血压量测读值状态。

支持蓝牙2.4GHz频段，Rx灵敏度可达到-97dBm，Tx值介于-20dBm~+4dBm之间，有效传输范围超过30m，数据传输最快可达到2Mbps，实现无线传输低延迟(适用AT32WB415系列方案二)。
