基于STM32单片机的血压计设计

基于STM32单片机的血压计

一.系统设计

通过单片机32作为主控制器，完成对人体血压的测量，主要方式是通过气压模块来模拟完成对血压的采集，同时将采集到的血压数据在显示屏上进显示。同时可以通过按键对整个血压上下限值进行设定，一旦超过，则报警。

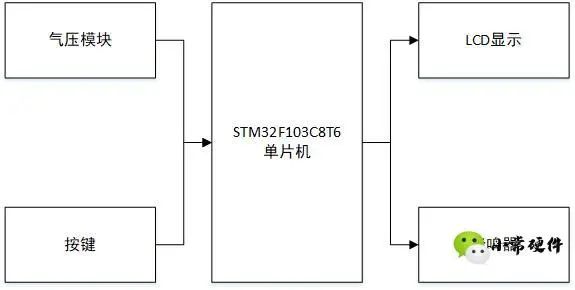

图1 系统框图

二.硬件设计

血压计电路内主要有单片机最小系统主控电路、压力检测电路、血压显示电路、按键控制电路，以及报警电路。

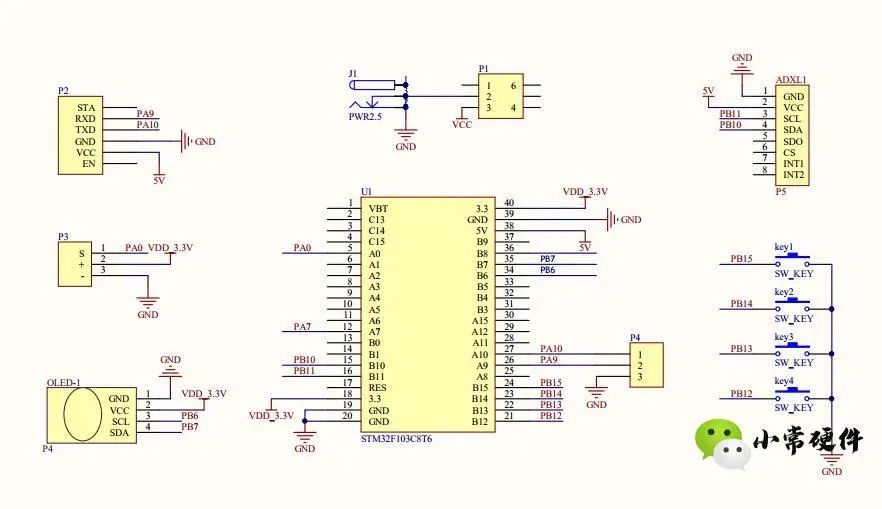

图2 硬件电路

三.软件设计

系统的软件逻辑清晰，通过传感器完成数据检测后，经过单片机的数据处理后就会将采集的数据在显示屏上进行显示，当检测到血压值超过设定阈值时就会通过蜂鸣器进行报警。按下阈值设定按键就可以进行阈值设定。

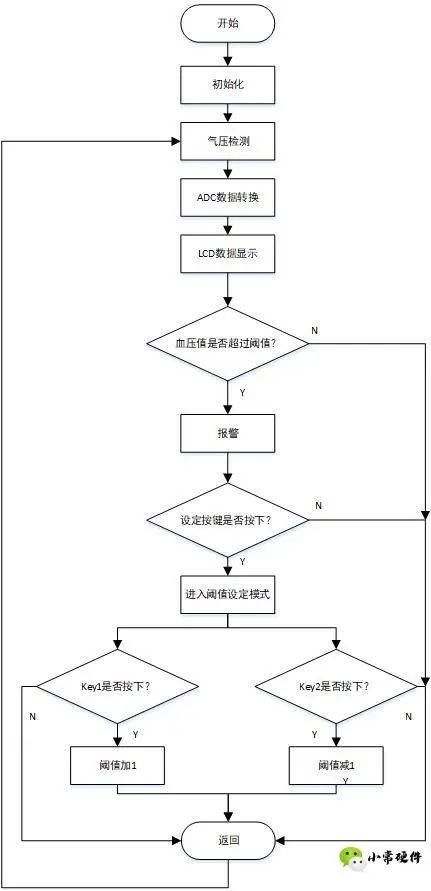

图3 程序流程图

图4 主程序

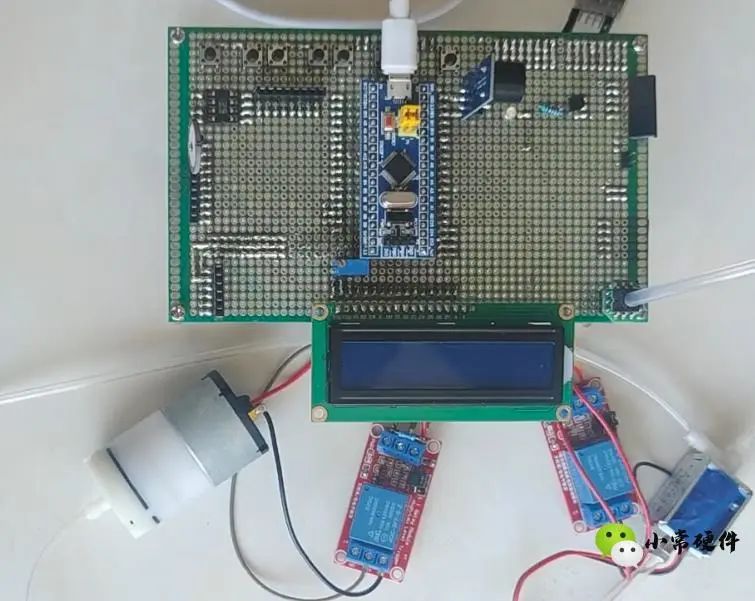

四.实物展示

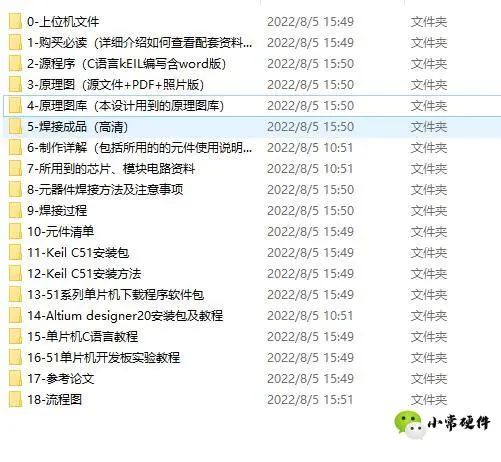

五.资料内容

　审核编辑：汤梓红
