一种基于AMetal-FOC算法的呼吸机电调方案

呼吸机在临床医学中占据着极其重要的作用，立功科技推出的呼吸机电调方案采用AMetal-FOC高性能无感算法，具有高速节能、超低噪声、自动补偿、启动可靠、具有多种保护机制等优点。

呼吸机科普

呼吸机是一种能代替人工自主通气功能的一种仪器，已普遍用于各种原因所致的呼吸衰竭、大手术期间的麻醉呼吸管理、呼吸支持治疗和急救复苏中，在现代医学领域内占有十分重要的位置，能够起到预防和治疗呼吸衰竭，减少并发症，挽救及延长病人生命的至关重要的医疗设备。

呼吸机电调框图

立功科技推出的呼吸机电调方案采用AMetal-FOC高性能无感算法，具有高速节能、超低噪声、自动补偿、启动可靠、具有过压、过流、缺相、堵转保护等多种保护机制。

主控MCU：AMetal-FOC算法已适配NXP、小华、兆易创新等多家多款MCU，兼容性极强；

已深入调试过市场上主流常用的十余款呼吸机电机（医用及家用），可轻松适配任意一款电机；

并按照呼吸机行业电机测试需求和指标，做了深度的测试和优化，经验丰富。

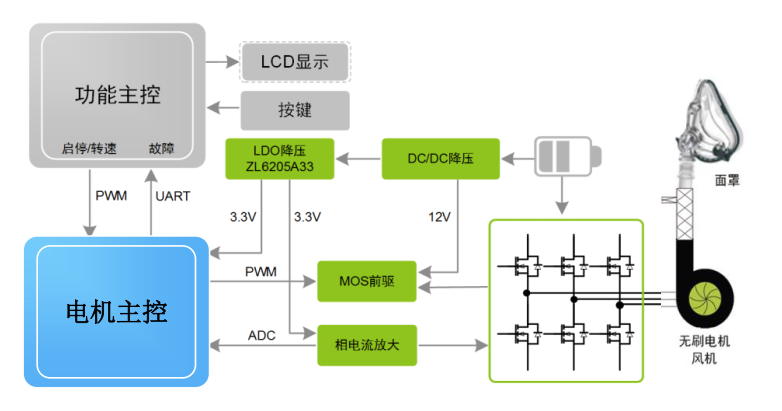

电调方案框图如下所示：




电机相电流波形

如下所示为驱动某款呼吸机电机在不同转速和状态下的相电流波形，从超低速300RPM，按240000RPM/S 加减速度，在300RPM~55000RPM间各速度点进行加减速测试，以及启停测试（连续启动1000次）。

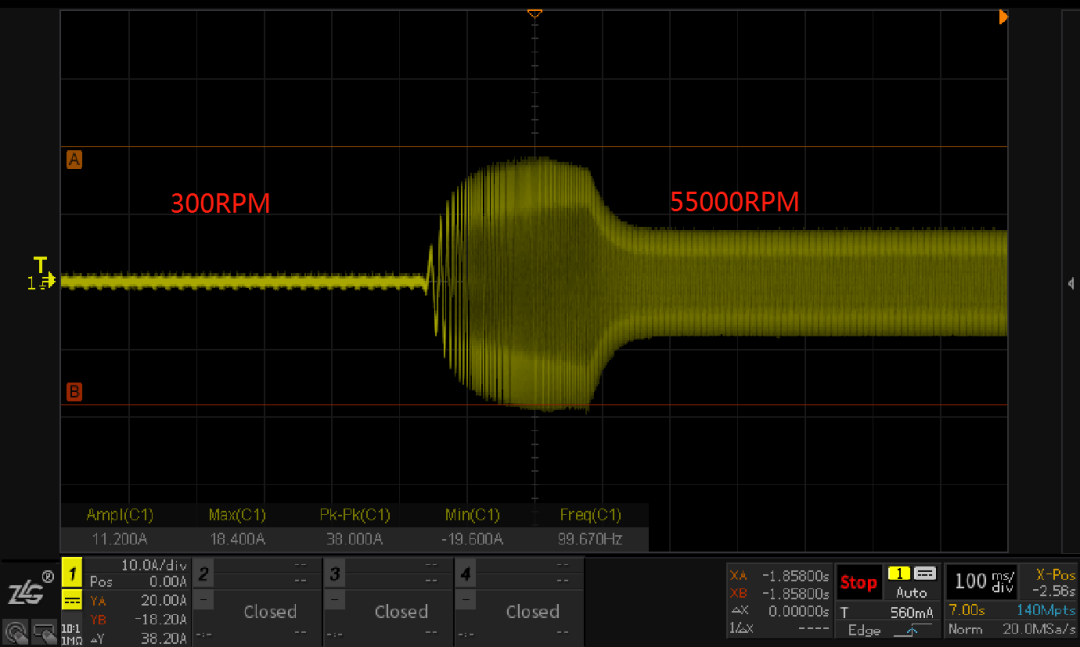

300RPM加速到55000RPM加速过程相电流波形图，加速度200000RPM/S

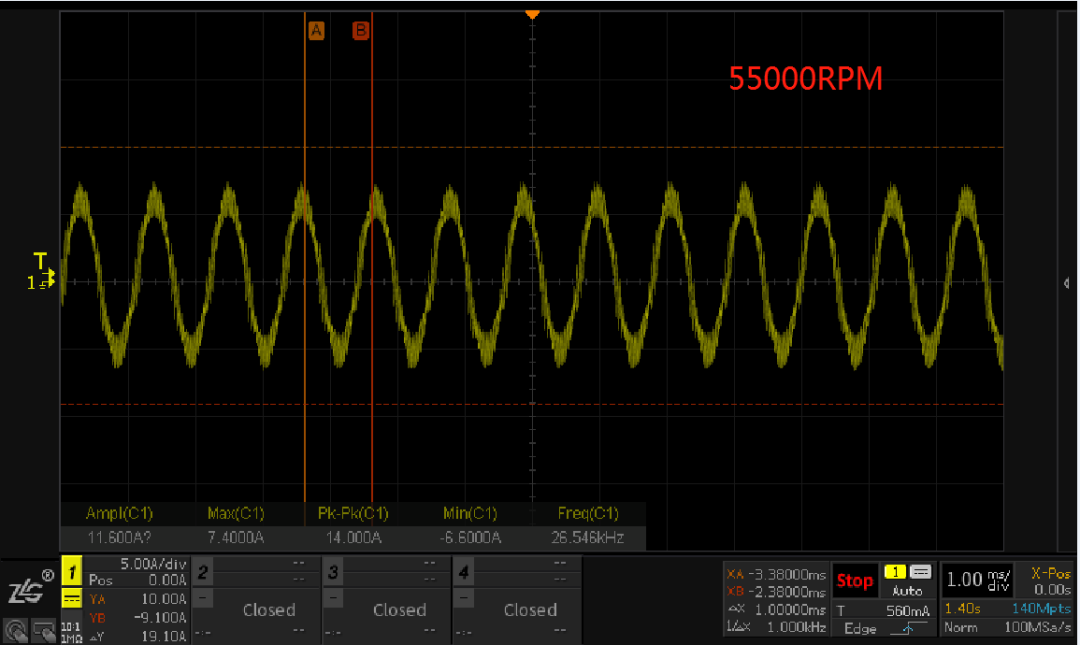

高速55000RPM相电流波形图

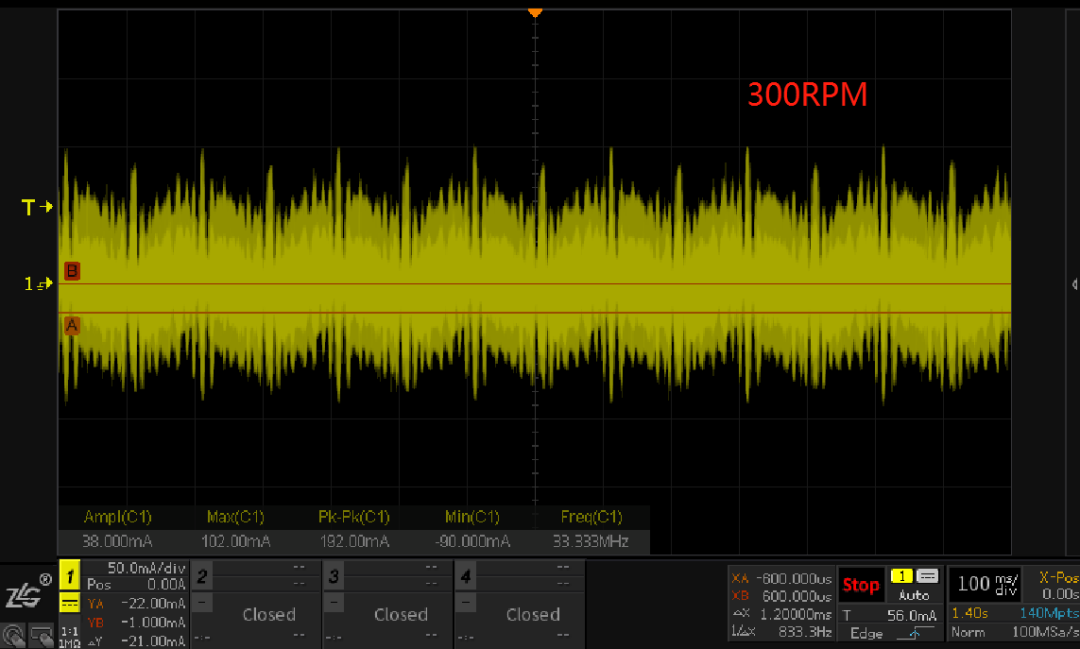

超低速300RPM相电流波形图
