ZLG在设备仪器中的嵌入式解决方案

病毒试剂盒的研制离不开基因扩增仪（PCR）、荧光分析仪等医疗仪器的分析，试剂研制成功之后，需要对疑似病患的鼻咽拭纸、痰液、肺泡灌洗液3种样本进行检测。而试剂盒的检测同样需要相应的仪器配套工作，其中包括特定蛋白分析仪、手持式荧光分析等医疗设备，在大范围的检测群体需求下会对此类设备有小型化需求，最优情况下是实现手持式分析，实现即时检验（PCOT）。

ZLG成熟的应用方案已在此类设备仪器中广泛应用。本文将为大家介绍ZLG在设备仪器中的方案。

一、基因扩增仪

基因扩增仪（PCR）实际上是一种可编程控制的、可快速变温的、可精密控温的温度循环仪，主要用于基因分离、克隆和核酸序列分析等研究，因其灵敏度高、操作简单、省时等特点，在此次新冠状病毒的全基因组序列获取中发挥至关重要的作用。

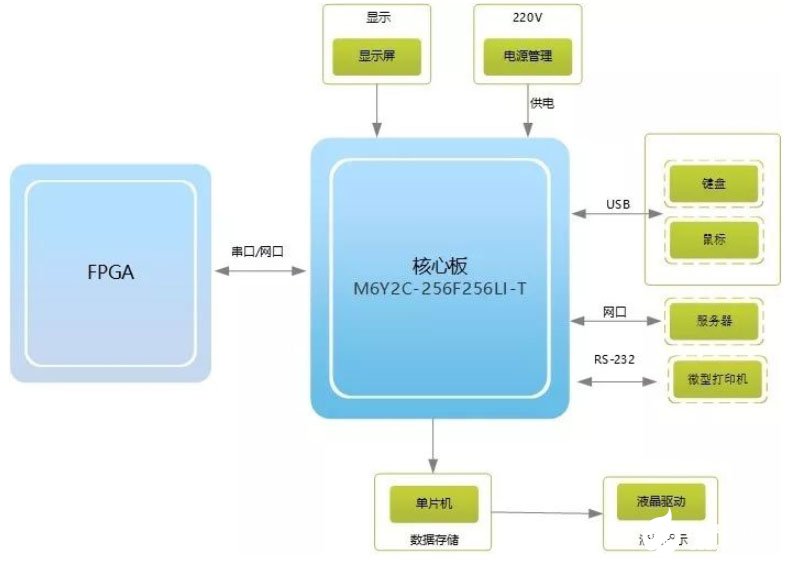

基因扩增仪（PCR）系统框图大致如下所示，主要包括显示通讯控制板、控制系统主控板和电源。ZLG为基因扩增仪主要提供Cortex-A7平台显控方案——M6Y2C，工业控制核心板，并通过严格EMC和高低温测试，确保核心板在严酷的环境下稳定保证显示的稳定与可靠。

系列平台具备如下优势：

• 配置了工业级超大容量eMMC与TF卡；

• 丰富的接口资源，包含以太网、RS-485、CAN等通讯接口；

• 拥有丰富的接口资源，包括8路UART，2路隔离CAN-bus，1路隔离RS-485，1路USB Host等多种有线数据通讯接口。

二、手持/台式荧光分析仪

荧光免疫分析仪用于医院体外检测，主要对人体的血清/血浆/全血/尿液样本进行检测，辅助诊断人的心肌损伤，心力衰竭，急性冠状动脉综合征，心血管炎症，静脉血栓栓塞，常规炎症，细菌/病毒感染的鉴别，急慢性肾病等疾病的早期发现及治疗。

荧光分析仪主要包括两种控制平台：PC电脑、ARM主控。

ZLG为荧光分析仪PC电脑平台提供USBCAN采集卡方案，主要用于实现PC与荧光分析仪链接，进行数据交互，控制控制电机、光源等，具体如下所示：

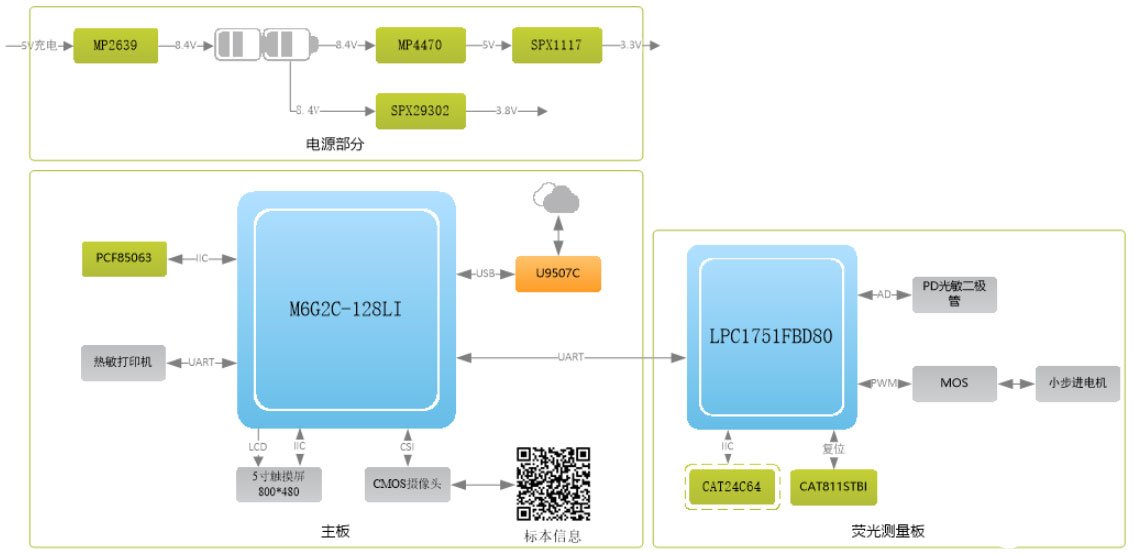

ZLG为荧光分析仪ARM平台提供系列解决方案，经过二十多年的嵌入式积累，提供推出了稳定可靠的Cortex-A7解决方案，具体如下所示。

系列平台具备如下优势：

• 预留丰富的扩展接口；

• 提供WIFI、4G、ZigBee等无线方案的选择，可根据实际情况通过MiniPcie进行扩展；

• 核心板结构利于将台式和便携式仪器统一到同一个平台，同一套底板，节省开发周期；

• 提供了周到的技术支持以及详细的技术开发资料，缩短开发、生产周期。

三、特定蛋白分析仪

特定蛋白分析仪主要用于检测血清、血浆和尿液中的特定蛋白浓度检测，原理是基于免疫比浊法基础，从结构上主要分为透射比浊和散射比浊两种，可以检测包括血浆或血清、尿液、脑脊液等样本中特定蛋白的浓度。

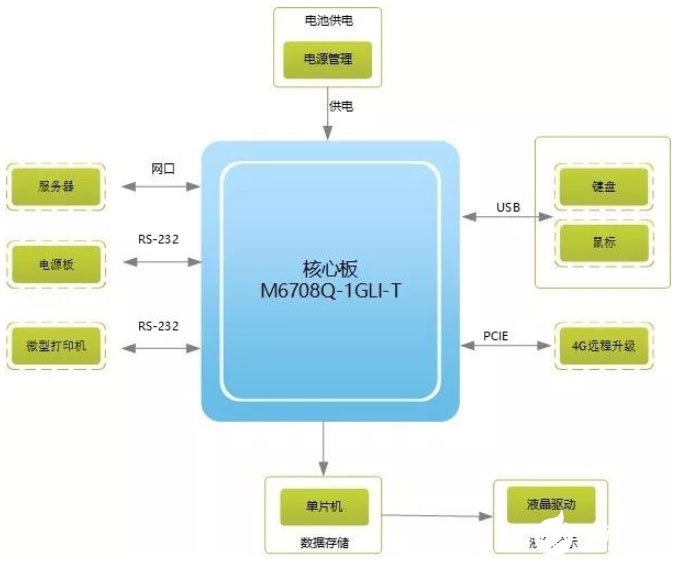

ZLG为特定蛋白分析仪提供Cortex-A9平台主控方案，小巧的体积符合诊断设备小型化、便携化需求。

系列平台具备如下优势：

• 丰富接口、强劲性能、设计更灵活；

• 丰富的多媒体接口，支持摄像头、HDMI、LCD、LVDS接口，轻松实现图像采集和媒体显示；

• 强大的编解码功能，集成了1080P视频编解码等强大的多媒体编解码功能。
