介绍电容数字转换器（CDC）技术

1简介

近年来，电子技术的进步为医疗保健行业的诸多创新和改进创造了条件。医疗保健设备面临的挑战包括提出新的诊断和治疗方法，实现远程监控，开发家庭护理设备，提高质量和可靠性，以及增强灵活性和易用性。

40余年以来，ADI公司丰富而全面的线性、混合信号、MEMS和数字信号处理技术给仪器仪表、成像和病人监护等领域的医疗设备设计带来了重大的变革。本文将集中探讨电容数字转换器（CDC）技术，该技术使得在医疗保健应用中使用高性能电容检测成为可能。

2电容式触摸传感器控制器——一种全新的用户输入法

电容式触摸传感器以类似图1所示的按钮、滑动条、滚轮或其他方式提供一种用户界面。


图1.触摸传感器布局示例

各个蓝色几何区域表示印刷电路板（PCB）上的一个传感器电极，构成虚拟电容器的一个极板。另一极板则由用户的手指构成，实际上，该极板相对于传感器输入是接地的。AD7147/AD7148CapTouch控制器系列专为激励电容式触摸传感器和与之接口而设计，能够测量来自单电极传感器的电容变化。器件首先输出一个激励信号，使电容器极板充电。当一个物体（如用户手指）靠近传感器时，用户充当电容器的令一个极板，将形成虚拟电容器（如图2）。利用电容数字转换器（CDC）可以测量该电容。


图2.电容检测示意图和典型响应

该CDC能够感知外部传感器的电容变化，并借助此信息来记录传感器激活事件。AD7147和AD7148分别有13个和8个电容输入，并均配有片内校准逻辑，用以对环境变化引起的测量变化进行补偿，从而确保不会因温度变化或湿度变化而在外部传感器上产生误触发事件。

AD7147和AD7148提供多种工作模式、用户可编程的转换序列和极其灵活的控制功能。这些特性使其成为高分辨率触摸传感器功能的理想选择，比如滑动条或滚轮，而且其对软件的要求很低。另外，无需使用任何软件，即可用片内数字逻辑完整实现按钮传感器应用。

3电容检测和测量的基本原理

          电容是指电容器在电场中存储能量的能力。在其标称形态中——平行板电容器——电容C衡量在给定电压V下电容器中存储的电荷Q，计算公式为：

       对于平行板电容器，电容检测和测量技术的本质如图3所图2.电容检测示意图和典型响应
该CDC能够感知外部传感器的电容变化，并借助此信息来记录传感器激活事件。AD7147和AD7148分别有13个和8个电容输入，并均配有片内校准逻辑，用以对环境变化引起的测量变化进行补偿，从而确保不会因温度变化或湿度变化而在外部传感器上产生误触发事件。
AD7147和AD7148提供多种工作模式、用户可编程的转换序列和极其灵活的控制功能。这些特性使其成为高分辨率触摸传感器功能的理想选择，比如滑动条或滚轮，而且其对软件的要求很低。另外，无需使用任何软件，即可用片内数字逻辑完整实现按钮传感器应用。

3电容检测和测量的基本原理
电容是指电容器在电场中存储能量的能力。在其标称形态中——平行板电容器——电容C衡量在给定电压V下电容器中存储的电荷Q，计算公式为：

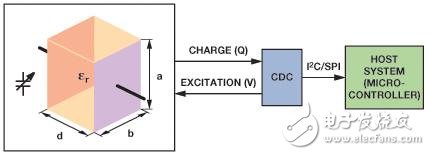

对于平行板电容器，电容检测和测量技术的本质如图示。

图3.测量平行板电容器的电容
