构建完整移动医疗系统数字化管理方案解析

1.前言

过去，在我国各级医疗机构中采用的还是基于纸质医疗管理模式，其繁琐的就诊过程大大降低医疗资源的应用效率，已经不能满足人们轻松看病的需求。近年来，随着我国经济社会的不断发展，特别是电子信息化的发展，为医疗资源的电子化的发展提供良好的条件，其中医疗设备的移动化是核心，有利于整个行业的转型升级。

目前医疗行业存在两大问题：一是繁杂的纸张化数据管理，二是医院之间存在的有形无形的就医屏障。传统的医学纸张化数据保存和处理方式存在的问题主要有以下几点：

纸张保存着病人的重要信息，需要长期保存。管理难度与纸张胶片数量同步增长，将耗费大量财力、物力和空间。纸张库手工管理效率低下，查询速度慢，医学影像的传递需要大量时问。纸张的丢失、损坏更是一个难以解决的问题。

病人在不同的医院就医屏障表现在：病人在一家医院就医后已经经过了一系列的身体检查，可是当病人由于种种原因不得不到其他的医院就诊时，以前做过的检查大多作废，还要花费不少的费用，经受重复的检查化验。这就给病人看病带来了经济和身体精神上的巨大压力。

电子医疗设备品种繁多，但这些设备功能过于单一，缺乏功能的整合。采用这样的设备要构建一套完整的移动医疗系统，往往需要购置多台设备，不仅造成成本的上升，而且随着设备数目的增多，设备的移动性也大打折扣。正是基于成本和移动性的考虑，为医院数据的数字化信息管理提供解决方案，力图使医疗过程实现无纸化。加快医疗行业信息共享进程。我们设计出的健康伴侣，其功能较为系统，主要包括心电图、体温，血糖，血压等功能，同时为了更好的实现移动医疗服务，辅助功能包括远程控制、人性化操作、紧急呼救、数据实时备份等功能。

2. 硬件设计

2.1硬件系统综述及系统框图

本系统硬件集成锂电池充电管理、DCDC稳压，不仅给系统稳定的工作电压，更使系统便于携带。功能上实现了心电、体温、血压和血糖精准测量，并且集成GSM模块，遇到紧急情况可以一键呼叫。系统设有3.2寸电阻触摸屏，具有很好的人机交互界面，并且配备一个按键实现一键待机关屏，减少功耗。对于常用数据，如手机号，电阻屏校准值，配备廉价E2PROM储存器储存。而采集到生理数据通过蓝牙发送给PC机，也可以保存到系统带有的SD卡中。

整个系统的框图如下图所示：

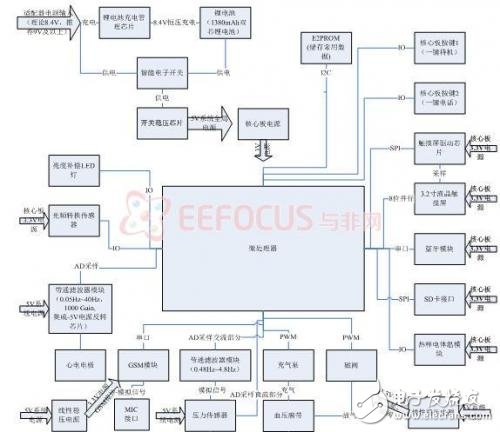

图1 系统框图

2.2电源电路设计

统集成多项功能，为了保证系统的稳定运行，一个良好的电源是十分必要的。为了增加系统的便携性，方便用户使用，系统采用电源适配器和锂电池双路供电。当没有市电可用时，采用锂电池供电；有市电时，采用电源适配器供电，同时给锂电池充电。

电池采用1380mAh双芯锂电池，具有高输出电流、无记忆效应、自放电小可长时间存放、寿命长等特点。为了保护锂电池，本系统锂电池设有保护板，锂电池的饱和电压为8.4V，放电终止电压为6.0V。保护板连接电路如下图所示：

图2 保护板连接电路

为了给锂电池充电，本系统还设计有锂电池充电管理电路。管理芯片采用Maxim公司的低成本多电池充电控制器MAX846A。此芯片支持单/双芯锂电池、镍氢电池和镍镉电池。充电电路如下图所示：

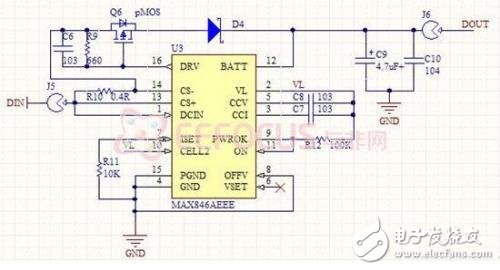

图3 锂电池充电电路

其中C6和R9按经验值采取0.01uF电容和660电阻，C7、C8、R12按芯片数据手册取值。R11（in K）= 1.65V/=10，取165mV。，当取0.4时，，即充电电流为400mA。二极管采用肖特基二极管1N5817，具有低导阻的特点。PMOS管采用AO3415，此型号具有40m的低导阻，可以降低开关管损耗，提高效率，1450pF的小输入电容，可以用MAX846内部集成三极管直接驱动，节省成本。
