瑞萨基于78K0/LE3MCU的血糖监视仪应用方案

　　概要

　　血糖监视仪之前一直在欧美等地广泛流行，不过随着包括日本在内的亚洲诸国因饮食欧美化，为了预防糖尿病，对它的需求逐渐增强。因为一天要测量多次，便于携带的小型装置及电池的高寿命化成为所需。另外，糖尿病患者一般视力不好，必须要用大型的液晶显示屏来显示测量值。而测出来的数据需要和医院进行信息共享，因此需要能够和电脑进行通信的USB或Bluetooth功能。

　　测量时，根据血糖值，微小的电流从检测试纸处被输出，由运算放大器得出电流转换成电压的值，并通过高精度A/D转换器读取出来。为了测量血糖值， A/D转换器需要具有12位以上的分辨率。另外，为了实现装置的小型化、电池的高寿命化，必须具有低功耗。

　　瑞萨的78K0/LE3， 78K0/LF3和H8/Super Low Power MCU内置了最适合血糖值测量的高精度14位A/D转换器。此外，通过内置血糖监视仪所必需的外围元件，实现了装置的低成本，并改善了电池寿命。

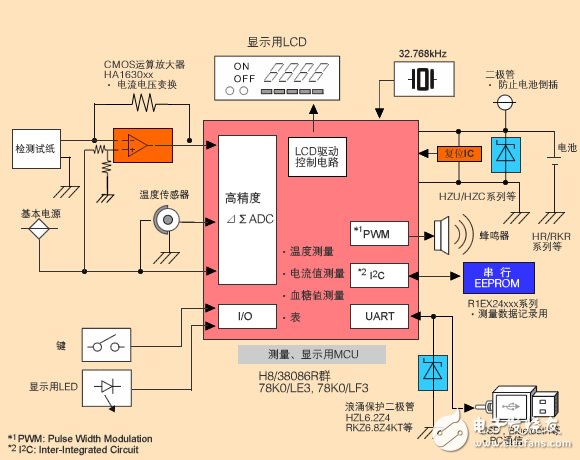

　　系统框图

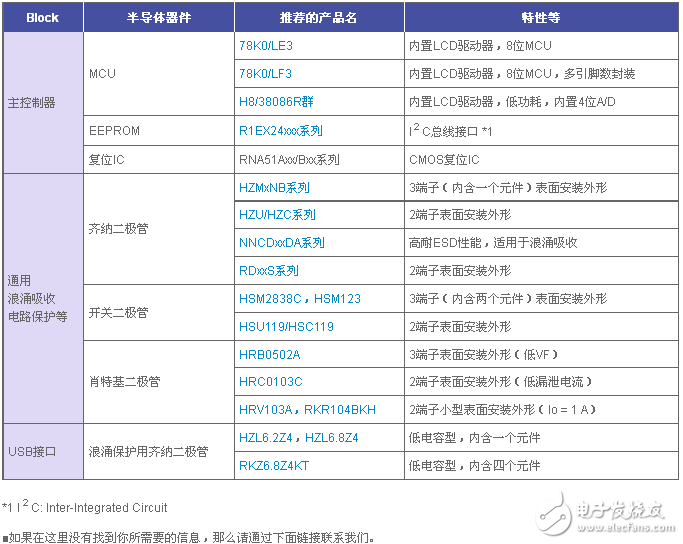

　　所推荐的瑞萨产品
