电子冻疮治疗仪原理及电路图

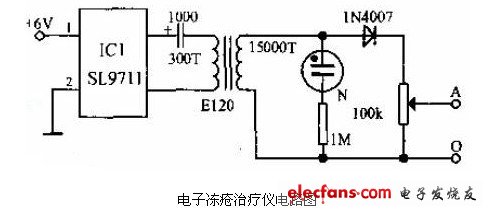

电子冻疮治疗仪原理及电路图解释说明:电子冻疮治疗仪专用集成电路SL9711构成振荡电路、功率放大电路及控制器，产生100Hz和3Hz的正弦波，经变压器升压后电位器调节电针回路中的电流。由于输出中加有二极管，因而流过人体的电流波形为脉动电流。作用于人体时，运动神经受到刺激引起肌肉颤动感。数十秒后，麻颤感觉消失，感觉和运动神经开始进入抑制状态，痛阈上升而呈现止痛效应，由于脉动电流抑制交流神经并使电流通过的蛋白质发生微量变性分解，开成血管活性肽等物质，因而在脉动电流停止后，尚有改善局部血液循环和后期止痛作用.如下图所示：
