电子鼻炎治疗仪电路图

　　电子鼻炎治疗仪电路图如下图所示：本电路为电脉冲针灸，可与服药结合治疗鼻炎。电疗仪中电源经R1、R2向C1充电。当电容上的电压升到电路的上限阈值电平2/3Vcc时，定时器电路中的电压比较器A输出高电平，从而使电路的输出Vo为低电平，这时电路内部的放电管导通，使电容C1经电阻R2通过放电管放电；当电压下降到1/3Vcc时，定时器的输出变为高电平，并使放电管断开。电路重复上述过程，引起振荡。时基电路的输出脉冲电压经变压器T升压，输出80Vp的矩形脉冲，作用于人体经络穴位，可产生针灸似的针刺、胀、麻等效果。电位器RP可调节输出，以适应患者穴位的需要。

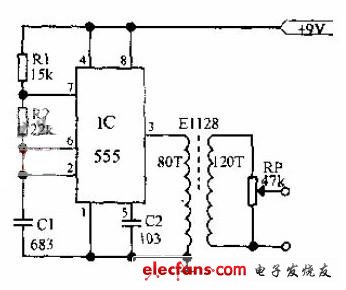

图 电子鼻炎治疗仪电路图
