超声设计考虑及灵活性实现

　　本文将探讨提供便携式高性能超声产品所必须满足的一些最重要设计考虑，以及超声系统设计师如何实现为目前全球市场开发新的成像产品所需的灵活性。

　　系统权衡

　　尽管超声系统多年的研究和开发已经取得了重大的技术进步，但它仍然很复杂。与其它的复杂系统一样，也存在许多的系统划分方法。

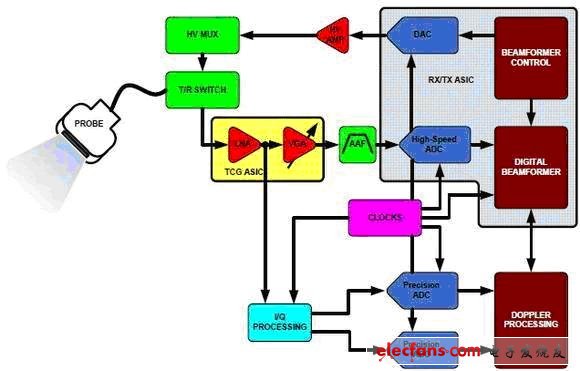

　　多年来，制造商通过设计他们自己的定制ASIC 来实现这些复杂系统。这种解决方案通常由两个ASIC 组成，它们集成了时间增益压缩(TGC)和Rx/Tx 路径上的大部分元器件，如图1 所示。这一方法在多通道VGA、ADC 和DAC 广为出现之前很常见。定制电路允许设计师集成一些灵活的低成本功能特性，它们随着时间的推移可体现出成本优势，因为把信号链的大部分集成在一起可将外部元件数量减至最少。不幸的是，随着时间的推移，基于光刻技术制造出来的ASIC 在集成度和功耗两方面皆显示出它的局限性。ASIC 拥有大量的逻辑门，但这一数字技术并不是被优化用来成功地实现模拟功能特性的，如高性能ADC。此外，由于供应商数量有限，ASIC 还使得系统设计师只能在一个很小的范围内进行选择。

　　图1：ASIC方法
