MN101EF32D单片机实现示波法测量血压

　　引言

　　水银血压计存在一些固有的缺点：一是放气的快慢对读数有直接影响，国际标准放气速度为每秒3～5mmHg，而不同的医生放气有快有慢，会影响测量的准确度;二是这种方法以人的视觉、听觉和协调程度为主要依据，很难标准化。为此，本设计从血压的检测方法着手，采用日本松下公司高速、低功耗的MN101EF32D单片机，作为血压计测量、控制、数据读写、数据显示的核心，可准确地采用示波法(振荡法)测量血压。

　　工作原理

　　示波法(振荡法)是根据袖带在减压过程中，其压力振荡波的振幅变化包络线来判定血压的。目前比较一致的看法是当袖带压力振荡波的振幅最大时，袖带的压力就是动脉的平均压。动脉的收缩压对应于振幅包络线的第一个拐点，舒张压对应于包络线的第二个拐点。

　　硬件设计

　　系统基本工作原理如图1所示。压力传感器输出的电压信号首先通过低通滤波器滤波，之后由运放电路将信号转化为适合单片机的输入信号，最后将模拟的采样信号经过MN101EF32D单片机转化为数字量。程序对采集的数据进行数字滤波后分析，计算出人体血压的两个关键指标"舒张压"和"收缩压"，之后单片机立即将数据存储到外部存储器中，并将这些重要数据显示在LCD上。

　　传感器介绍及其外围电路的设计

　　该血压计使用的传感器为MPS-3100-006G压阻式压力传感器，是由四个等值电阻组成的惠式电桥，其输出电压和输入压力成正比，理想状态下当压力输入时，电阻值就跟着改变，但实际上温度的改变也会影响其阻值输出结果。另外，由于晶体和电路设计制作的误差，加上封装过程等方面的影响，零点偏移不是零。所以必须由外加元件来进行个别温度补偿电路校正。其重要指标如下：

　　a、传感器测定范围：5.8~15 PSIG

　　b、操作温度范围：?40~85 ℃

　　c、驱动电流：1.5~3mA

　　d、驱动电压：5~15V

　　e、零点漂移：?25~25mV

　　f、电阻温度系数为：0.2%/℃

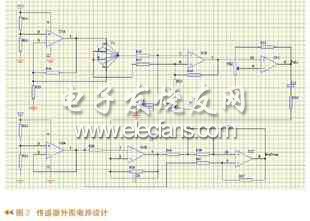

　　因为血压信号取自手臂，测量的信号容易受袖带的位置、手臂的挪动而带来的干扰。根据这些专业特点，要求系统具备高输入阻抗、高增益、高共模抑制比、低噪声以及低漂移等特征。如图2所示，图中的T1即为MPS-3100-006G压阻式压力传感器。整个电路首先将压力信号转换为电压信号，然后进行放大滤波。图中U1、U2为有源运放LM324，它的输入阻抗很高。压力传感器的信号通过放大后，并通过调节VR1的大小来改变运放的闭环增益，以调节为适应于A/D的电压输入范围。U1运放回路用来测量袖带中的压力，测量的数据用来供MCU分析并控制对袖带充气和放气的速度。另外U2运放回路是将通过C11电容隔直的交流信号放大，此回路测量的是人体的脉搏波。两个回路的采集数据构成了血压计各个指标的重要计算参数。
