基于SOPC的医用呼吸机主控系统设计

　　呼吸机是可以代替人的呼吸功能或辅助人的呼吸功能的仪器。它适用于呼吸衰竭、甚至停止呼吸的病人做人工呼吸之用。它能帮助病人纠正缺氧和排出二氧化碳，是挽救某些危重病人生命的重要工具。

　　现有的呼吸机产品，其主控系统大多基于单片机来实现，对于功能强一些的产品就需要使用高端单片机，这样使得系统的成本比较高，而且外围的接口模块较多，结构复杂。使用SOPC(可编程片上系统)技术设计主控系统，可充分利用IP核的强大功能，精简外设数量，与此同时只占用了很小部分的资源，大大提高了系统的性价比。

　　本文利用SOPC技术设计了持续气道正压通气呼吸机的主控系统，使用了Altera公司的Nios II软核处理器以及一些通用的IP核，笔者基于Avalon总线规范定制了组件，将控制逻辑全部集成至单片FPGA内。

　　医用呼吸机

　　正压呼吸机是利用增加气道内压力的方法将空气送入肺内，肺内的压力增大使肺腔扩张。当压力失去后，由于肺腔组织的弹性，将肺恢复到原来的形状，而使经过交换的一部分空气呼出体外。目前，大部分呼吸机都是利用这种增加气道内压力的方法给病人送气的。

　　呼吸机所需的气压采用直流电机来提供，直流电机的控制信号为PWM信号，根据PWM信号的占空比和周期来控制电机的转速。外部接口提供按键来接受命令，设定各种参数。提示信息、状态信息、参数信息通过字符型LCD显示。为了便于对系统进行测试，使用UART为命令控制接口，对系统进行直接控制，该接口在成品后即被隐去。

　　系统结构

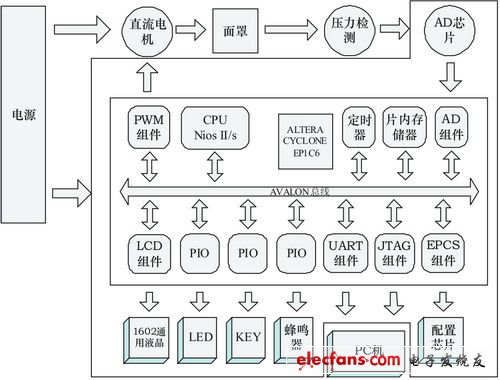

　　以SOPC技术为核心的呼吸机主控系统框图如图1所示。

　　图1 呼吸机系统硬件结构框图

　　主控系统的核心FPGA采用Altera公司Cyclone系列的EP1C6T144C8。CPU即为Nios II软核处理器，对整个系统进行统一管理。折线框内为主控板，除下载、调试用的PC机外，对直流电机及主控板需单独供电。直流电机工作后将气流送至面罩内，电机根据端的信号来调节气流的大小。在面罩内装有压力检测模块，通过A/D转换返回至主控板，用来对气流进行回馈调节。面罩供患者使用。

　　直流电机控制

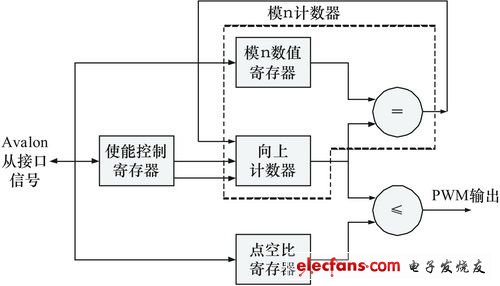

　　系统使用PWM信号对直流电机进行控制。在SOPC Builder提供的标准IP核中是没有PWM组件的，需要自行定制，PWM组件的输出信号是方波，方波的周期及占空比可调。PWM任务逻辑结构示于图2。
