简易电子脉搏仪的制作方法

简易电子脉搏仪的制作方法

    为了便于经常携带及制作，本机只用了一块CMOS集成电路和一只三极管。静态电流只有10～20μA，耗电极少，所以整机只使用了两块AG10型钮扣电池。

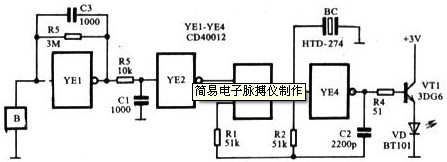

电子脉搏仪电原理图如图1所示。它由传感器(B)、放大器、整形电路和驱动电路组成。整个电路由4个CMOS与非门组成了放大、整形与振荡电路。前端用压电陶瓷片做的传感器，将手指上的脉动压力信号转变为电信号。


放大电路：
    由于传感器送来的电信号极其微弱，必须采用高输入阻抗的放大电路。CMOS反相器如果当做模拟器件应用，只要加上适当的线性偏置，就是一个性能不错的高阻抗放大器，如图28-1中的YF1。用一个电阻R5将反相器YF1的输入端与输出端连接起来，它既是反馈电阻，也是偏置电阻。这就构成了带负反馈的放大器。电容C1的作用是高频旁路，以阻止产生自激振荡。

整形电路：
    第二级用反相器YF2做为整形器。这级工作在开关状态，故末加偏置。如YF1的输出电平高于YF2的开启电平，YF2输出低电平；如低于YF2的开启电平，YF2便输出高电平。由于第一级放大电路的反馈电阻R5的值选取得当，使YF1的输出刚刚超出YF2的开启电平。一旦传感器有了微弱的信号输出，经过YF1的放大，YF2整形后输出高电平。YF2在静态时输出低电平。

音响及发光管驱动电路：
    YF3和YF4组成了一个受控多谐振荡器。当YF2输出高电平时，振荡器起振。调整电阻R1、R2和电容C2，即可改变振荡频率。同时，YF3驱动压电陶瓷片BC发出音响，YF4接晶体管VT1驱动发光二极管发光。

    电子脉搏仪除了电路部分外，传感器制作的好坏将直接影响仪器的灵敏度，所以传感器的制作是很重要的一环。如图2(a)所示，压电陶瓷片有陶瓷的一面焊在铜环这边(在圆周上均匀焊三个点)，用一根细屏蔽线作引出线，外皮与铜环相接，芯线穿过铜环缺口焊在陶瓷面上。再将一个铜片焊在铜环的下面，焊好后如图2(b)所示。最后再根据普通人手指的粗细，截取一段带弹簧的金属手表与传感器连在一起，围成一圈，以便使用时套在手指上，见图2(c)。传感器所用压电陶瓷片的型号为HTD-20，但选用压电陶瓷片应注意下面要求：将陶瓷面镀银层接示波器Y轴输入端，金属基片接地端，用手触压金属基片一面，观察镀银的一面输出应是正向脉冲的才能使用。

     电子脉搏仪不带电源开关，使用时先用手指触动传感器，仪器便会发出“叽，叽”的声音，发光管发出红光，便说明仪器工作正常。将传感器按照图2(c)的方式戴在手指上稍感压迫为宜，静等片刻(因为手指受压后血流需稍候一会儿才能重新涌入手指)，仪器便会随着脉搏的跳动发出声音和显示红光。

 电子脉搏仪是从手指上取出“指脉”信号，使用起来十分方便。当手指前端受到轻微的裹压以后，可以感觉到手指前端在血压的作用下有一张一弛的感觉，将这个信号用传感器提取出来，转变为电信号，再以光和声的形式显示出来，就可以知道脉搏跳动的情况了。
